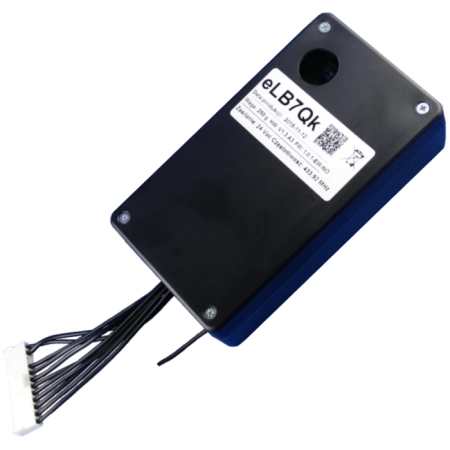

Dane techniczne: | eLB7Qk | eLB7Qk2 | eLB7Hk | eLB7Hk2 |
Zasilanie: | 24V ac/dc | |||
Zakres temperatury pracy: | -20ºC / +70ºC | |||
Typ bezpiecznika: | 6,3 A wymiary (5x20) | |||
Moc silnika: | max. 140W | |||
Wymiary zewnętrzne (szerokość x głębokość x wysokość): | 84,8mm x 154,4mm x 42,8mm bez przewodu | |||
Obudowa: | bryzgoszczelna obudowa plastikowa IP40 | |||
Waga: | 250g | 270g | 250g | 270g |
Parametry wyjściowe: | ||||
Wyjścia przekaźnikowe(typ, ilość, max. obciążenie): | silnik DC, jedno, 5,8A/24Vdc (maksymalna moc 140W) | |||
Wyjście przekaźnikowe lampy(typ, ilość, max. obciążenie): | monostabilne, jedno, 1A/24Vac (maksymalna moc 25W) | |||
Parametry radiowe: | ||||
Moduł radiowy: | zintegrowany, superheterodynowy, zapewniający wysoka niezawodność, powtarzalność i odporność na zakłócenia radiowe | |||
Standard transmisji: | KeeLoq® | |||
Zasięg: | do 200m (przy stosowaniu nadajników eLdrim) | |||
Rodzaj modulacji / częstotliwość: | OOK / 433,92MHz | |||
Impedancja wejściowa anteny: | 50 Ω | |||
Antena: | antena wewnętrzna, zaciski do podłączenia anteny zewnętrznej na eL01a | |||
Pamięć pilotów: | 34szt. | 34szt. | 48szt. | 48szt. |
Funkcjonalność: | ||||
Czas auto-zamykania: | 5s - 10min | |||
Maksymalny czas pracy sterownika: | 72s / 180s (zależne od wersji oprogramowania) | |||
Maksymalny czas świecenia lampy: | 25min | |||
Interfejs użytkownika: | prosta instalacja urządzenia, procedura uczenia oraz konfiguracji, oparta na jednej diodzie LED i jednym przycisku | |||
Konfiguracja nadajnika: | możliwość przypisania dowolnego przycisku do kanału | |||
Możliwość kasowania całej pamięci: | tak | |||
Możliwość kasowania pojedynczego pilota: | nie | |||
Możliwość wpisania pilota bez konieczności dostępu do przycisków odbiornika: | tak | tak | nie | nie |
Uwagi: | W przypadku montażu wymagane jest podłączenie fotokomórek, w przypadku braku fotokomórek należy założyć zworkę na płytce łączeniowej eL01a | |||
eLB7Qk jest kompatybilny z płytką łączeniowa ST1 | ||||
W przypadku montażu w miejsce sterownika ST2 WYMAGANA jest zmiana płytki łączeniowej na eL01a oraz zmiana konfiguracji krańcówek na N.O. |
Firma eLdrim jest profesjonalną firmą zajmującą się projektowaniem i produkcją urządzeń elektronicznych. Specjalizują się w układach zdalnego sterowania do bram przesuwnych, garażowych, rolet, nadajników - odbiorników radiowych oraz elektroniki użytkowej.
Firma powstała w 1989 roku; zatrudnia wykwalifikowaną kadrę inżynierów, programistów i technologów. Posiada nowoczesny park maszyn oraz linie produkcyjną. Dbając o jakość naszych wyrobów do produkcji stosuje wyłącznie sprawdzone elementy renomowanych firm. Stosowane oprogramowanie oraz wiedza pracowników pozwala na wyprodukowanie urządzeń zaawansowanych technologicznie, a przy tym prostych w obsłudze.
Wieloletnie doświadczenie, ciągłe doskonalenie oraz nowe rozwiązania w układach sterowań sprawiają, że osiągają coraz wyższe notowania na rynku elektroniki i uznanie wielu odbiorców. W dotychczasowej działalności sprzedali kilkadziesiąt tysięcy różnego rodzaju urządzeń, co pokazało, że mogą być konkurencją dla największych światowych producentów, a odbiorcami są najwięksi w Polsce producenci bram. Doświadczenie wyniesione z wieloletniej działalności zaowocowało rozszerzeniem oferty eLdrim. Znając bardzo dobrze, zarówno układy sterujące jak i rozwiązania mechaniczne oraz ich właściwości, eLdrim zawsze w stanie wybrać dla swoich klientów rozwiązania optymalne pod względem jakości i ceny.
