Centrala sterująca FAAC 540BPR to zaawansowane urządzenie przeznaczone do zarządzania napędami bram przemysłowych i intensywnie użytkowanych systemów automatyki bramowej. Dzięki zaawansowanej technologii, centrala FAAC 540BPR umożliwia pełną kontrolę nad funkcjonowaniem bramy, oferując precyzyjną regulację parametrów takich jak siła ciągu, czas otwierania, zamykania czy opóźnienia.
Specyfikacja techniczna:
Centrala FAAC 540BPR obsługuje fotokomórki, co zwiększa bezpieczeństwo, automatycznie zatrzymując bramę w przypadku napotkania przeszkody.
Zaawansowane funkcje bezpieczeństwa, jak np. system zabezpieczeń amperometrycznych, zapewniają ochronę przed uszkodzeniami mechanicznymi napędu. Dodatkowo, intuicyjny interfejs z wyświetlaczem LCD oraz możliwość programowania w różnych trybach (automatycznym, półautomatycznym, ręcznym) sprawiają, że centrala FAAC 540BPR to doskonałe rozwiązanie w wymagających środowiskach przemysłowych i komercyjnych.
| SPECYFIKACJA TECHNICZNA FAAC 540BPR | |
| Napięcie zasilania | 230 V AC (+6% -10%) 50(60) Hz |
| Maks. pobór mocy | 4 W |
| Maks. moc silnika | 800 W |
| Maks. obciążenie wyjścia | 200 mA |
| Logika operacyjna | Półautomatyczna krokowa (EP), automatyczna (A), automatyczna krokowa (AP), automatyczna krokowa (P), półautomatyczna z wejściem “Otwórz” i “Zamknij” (b), mieszana - otwieranie impulsowe/zamykanie w trybie dead-man (bC), dead-man (C) |
| Funkcje programowalne | Logiczne, czas pracy, czas przestoju |
| Czas pracy (time-out) | Automatyczne zapamiętywanie (0-10 min ze stopniami 2,5 sek.) - domyślna = 10 min |
| Czas przerwy | Automatyczne zapamiętywanie (0-5 min ze stopniami 1,5 sek.) - domyślna = 30 sek. |
| Wejścia | Otwarcie, zamknięcie, zatrzymanie awaryjne, zabezpieczenie zamykania, wyłączniki krańcowe, zasilanie sieciowe |
| Wyjścia | Silnik, zasilanie akcesoriów |
| Szybkozłącza | 5-pinowe dla radioodbiorników RP/DEKODERÓW |
| Bezpieczniki | F1 = F 6,3 A, F2= samoresetowalny |
| Temperatura otoczenia podczas pracy | -20°C ÷ +55°C |

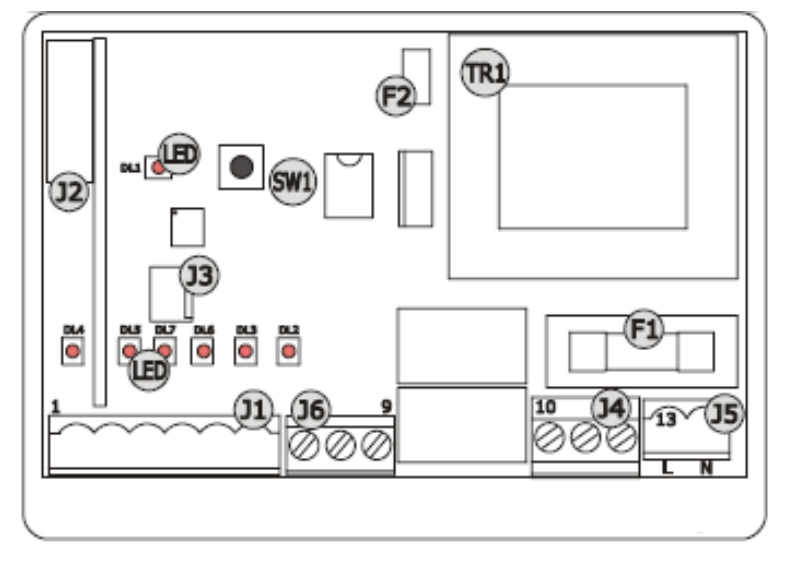

| OPIS SCHEMATU CENTRALI FAAC 540BPR | |
| J1 | wejściowa płytka zaciskowa i zasilanie akcesoriów |
| J2 | Złączka do radio odbiornika (patrz uwaga poniżej) |
| J3 | nie używane |
| J4 | płytka zaciskowa silnika |
| JS | Płytka zaciskowa zasilania 230 Vac |
| J6 | Płytka zaciskowa krańcówek |
| LED | Diody sygnalizacyjne |
| SW1 | Przycisk programowania |
| TR1 | Transformator |
| F1 | 6,3A–250V (bezpiecznik silnika) |
| F2 | Samonastawny(ochrona akcesoriów) |

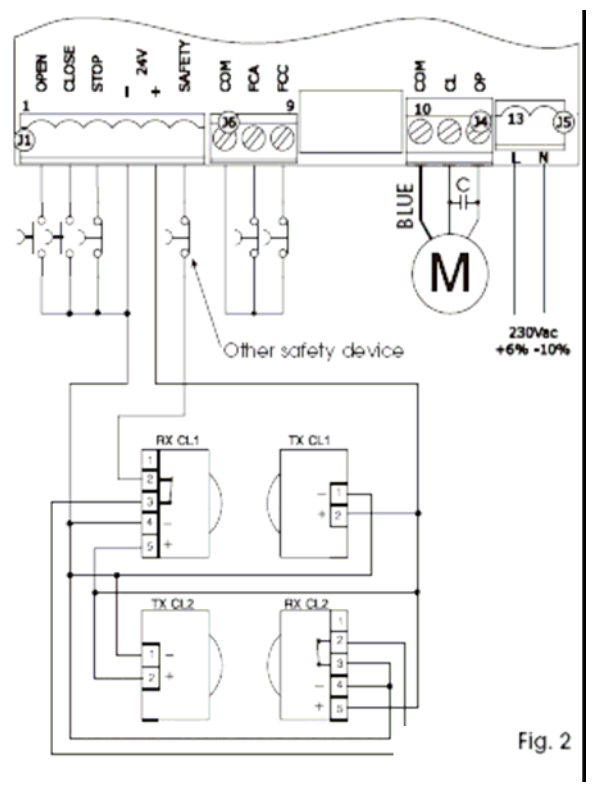

| OPIS SCHEMATU CENTRALI FAAC 540BPR | ||
| 1 | OPEN | Styk normalnie otwarty(patrz rozdział funkcje logiczne) |
| 2 | CLOSE | Styk normalnie otwarty(patrz rozdział funkcje logiczne) |
| 3 | STOP | Styk normalnie zwarty uruchamia automatyczny system blokujący |
| 4 | - 24Vdc | Zasilanie akcesoriów |
| 5 | + 24Vdc | Zasilanie akcesoriów |
| 6 | SAFETY | Zamykający styk bezpieczeństwa normalnie zwarty (patrz rozdział funkcje logiczne) |
| 7 | COM | Wspólne złącze wyłączników krańcowych |
| 8 | FCA | Wyłącznik krańcowy otwarty(styk normalnie zwarty) |
| 9 | FCC | Wyłącznik krańcowy zamknięty(styk normalni zwarty) |
| 10 | COM | Wspólne złącze silnika |
| 11 | CL | Silnik realizuje zamykanie |
| 12 | OP | Silnik realizuje otwieranie |
| 13-14 | 230Vac – 50Hz | Zasilanie Sterownika |
