Centrala sterująca FAAC 780D wbudowana
DOSTĘPNOŚĆ:
CZAS WYSYŁKI: zapytaj o termin wysyłki
KOSZT WYSYŁKI: od 30,00 zł
NUMER KATALOGOWY: 5494
KOD PRODUCENTA: 780D 7909212
STAN PRODUKTU: nowy
GWARANCJA: DO 24 MIESIĘCY
PRODUCENT: FAAC
KOMPLETACJA: AKCESORIA
- OPIS PRODUKTU
- DANE TECHNICZNE
- SCHEMAT
- FAAC SERWIS - KONTAKT

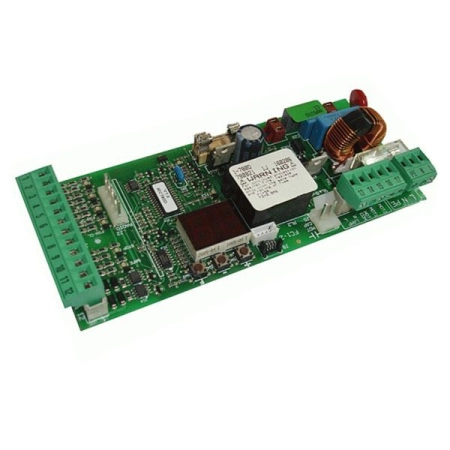

Centrala sterująca FAAC 780D wbudowana
Centrala sterująca FAAC 780D to zaawansowane rozwiązanie przeznaczone do automatyzacji bram przesuwnych, oferujące pełną kontrolę nad funkcjami napędu. Urządzenie to jest idealnym rozwiązaniem w przypadku bram o średnich i dużych gabarytach, zapewniając niezawodne i bezpieczne działanie przez wiele lat. FAAC 780D charakteryzuje się wysoką jakością wykonania, co sprawia, że doskonale sprawdza się w różnych warunkach atmosferycznych.
Centrala obsługuje napędy bramowe FAAC 746 ER oraz FAAC 844 ER, oferując szeroki wachlarz funkcji programowalnych. Można w niej ustawić takie parametry jak siła ciągu, czas zamykania, czy opóźnienie w zamykaniu, co pozwala na precyzyjne dostosowanie działania bramy do indywidualnych potrzeb. Dodatkowo, centrala umożliwia łatwą integrację z fotokomórkami oraz innymi systemami zabezpieczeń.
FAAC 780D posiada intuicyjny interfejs z wyświetlaczem LCD, który umożliwia szybkie i wygodne ustawienie parametrów. Zaletą centralnej jest również możliwość programowania w kilku trybach, w tym trybie automatycznym, półautomatycznym oraz ręcznym. Dzięki tym cechom, FAAC 780D zapewnia wysoki komfort użytkowania oraz gwarantuje długotrwałą, bezawaryjną pracę.
| SPECYFIKACJA TECHNICZNA FAAC 780D | |
| Napięcie zasilania | 230 V AC (+6%-10%) 50(60) Hz |
| Maks. pobór mocy | 10 W |
| Maks. moc silnika | 1 000 W |
| Maks. obciążenie wyjścia | 0,5 A |
| Programowanie | 3 klawisze (+, -, F) oraz wyświetlacz, tryb “podstawowy” i “zaawansowany” |
| Sygnalizacja statusu | Na wyświetlaczu |
| Logika pracy | Półautomatyczna (E), półautomatyczna krokowa (EP), automatyczna (A), automatyczna krokowa (AP), automatyczna bezpieczna (S), półautomatyczna z wejściem “Otwórz” i “Zamknij” (b), mieszana - otwieranie impulsowe/zamykanie w trybie dead-man (bC), dead-man (C) |
| Funkcje programowalne | Logika, czas pauzy, siła ciągu, kierunek otwarcia/zamknięcia, maks. siła ciągu na początku ruchu, hamowanie, fail-safe, lampa ostrzegawcza, kontrolka stanu bramy, wyjście czasowe, elektryczna blokada otwarcia i zamknięcia, zabezpieczenie otwarcia i zamknięcia, enkoder, zabezpieczenie przeciwzgnieceniowe, spowolnienie prędkości, czas otwarcia częściowego, czas pracy, żądanie przeglądu, licznik cykli |
| Czas pracy | Programowalny (0 do 4 min) |
| Czas przerwy | Programowalny (0 do 4 min) |
| Siła ciągu | Regulowana na 50 poziomach |
| Wejścia | Pełne otwarcie, otwarcie częściowe, zatrzymanie awaryjne, zabezpieczenie otwierania, zabezpieczenie zamykania, listwa krawędziowa, zasilanie sieciowe |
| Wyjścia | Lampa ostrzegawcza, silnik, zasilanie akcesoriów 24 V DC, kontrolka 24 V DC, wyjście czasowe, sterowanie blokadą elektryczną, oświetlenie, fail-safe - bezpieczny w razie awarii |
| Szybkozłącza | 5-pinowe dla radioodbiorników RP/DEKODERÓW |
| Bezpieczniki | F1 = F 5 A, F2 = T 800 mA |
| Temperatura otoczenia podczas pracy | -20°C ÷ +55°C |

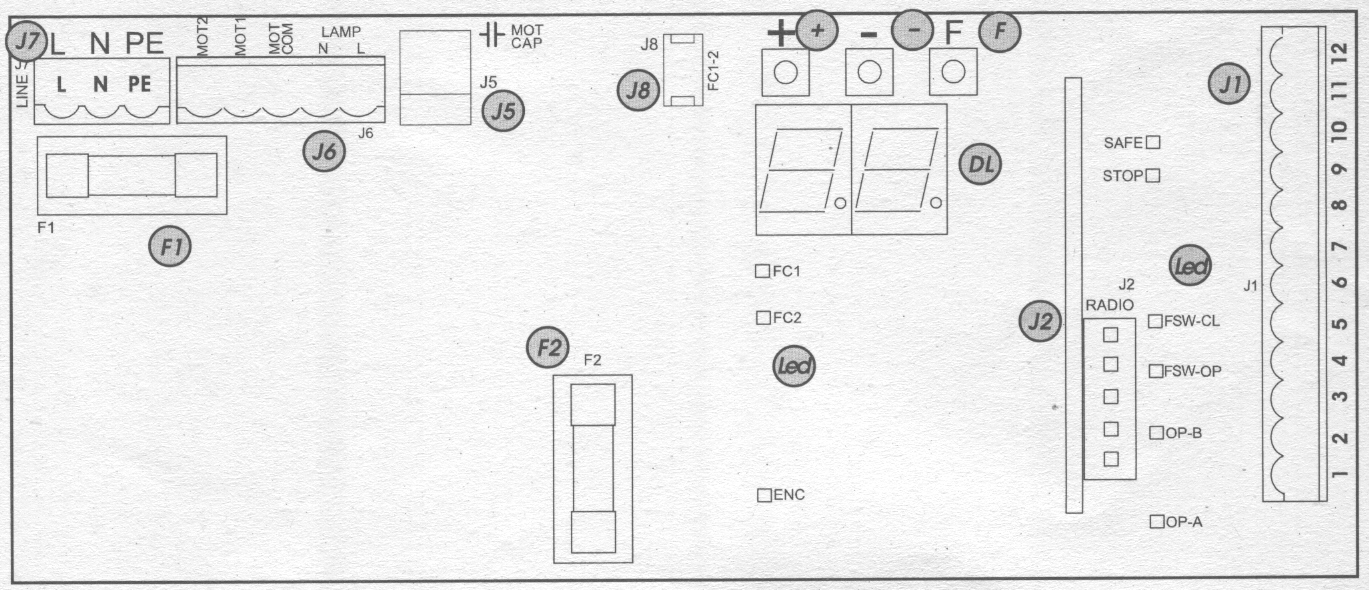

| OPIS SCHEMATU CENTRALI FAAC 780D | |
| DL | EKRAN SYGNAŁÓW ORAZ PROGRAMOWANIA |
| LED | DIODY KONTROLNE SYGNAŁÓW WEJŚCIOWYCH |
| J1 | LISTWA ZACISKOWA OBWODÓW NISKIEGO NAPIĘCIA |
| J2 | SZYBKOZŁĄCZE DO KART STERUJĄCYCH FAAC |
| J5 | ZŁĄCZE KONDENSATORA ROZRUCHOWO |
| J6 | LISTWA ZACISKOWA OBWODÓW WYSOKIEGO NAPIĘCIA |
| J7 | ZŁĄCZE ZASILANIA 230 VAC |
| J8 | SZYBKOZŁĄCZE WYŁĄCZNIKÓW KRAŃCOWYCH |
| F1 | BEZPIECZNIK SILNIKA 5A |
| F2 | BEZPIECZNIK NISKONAPIĘCIOWY 800mA |
| F | PRZYCISK PROGRAMOWANIA F |
| + | PRZYCISK PROGRAMOWANIA + |
| - | PRZYCISK PROGRAMOWANIA – |

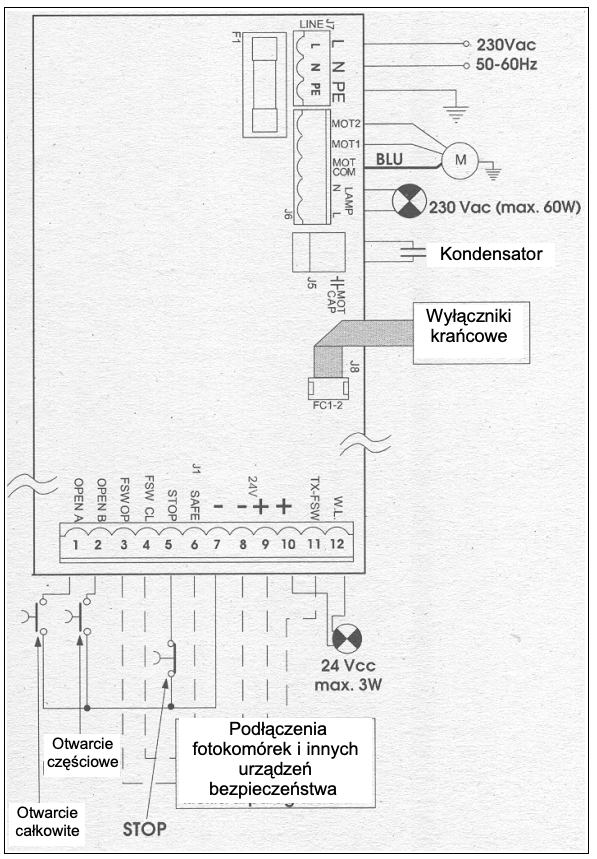

| OPIS SCHEMATU CENTRALI FAAC 780D | |
| 1 | OP EN A (otwarcie całkowite) |
| 2 | OPEN B ( otwarcie częściowe) |
| 3 | FSW- OP (zabezpieczenia otwierania) |
| 4 | FSW-C L (zabezpieczenia zamykania) |
| 5 | STOP (stop awaryjny) |
| 6 | SAF E (zabezpieczenia krawędziowe) |
| 7 | “-” ( minus zasilania akcesoriów) |
| 8 | “-” ( minus zasilania akcesoriów) |
| 9 | “+24V dc” (zasilanie akcesoriów) |
| 10 | “+24V dc” (zasilanie akcesoriów) |
| 11 | FSW-TX (minus zasilania fotokomórek, można wykorzystać funkcje testowania fotokomórek) |
| 12 | W.L. (minus zasilani a lampki kontrolnej) |
