Zestaw automatyki do bram skrzydłowych 3,6m FAAC Zestaw 390 na szerokie słupki
DOSTĘPNOŚĆ:
CZAS WYSYŁKI: zapytaj o termin wysyłki
KOSZT WYSYŁKI: od 30,00 zł
NUMER KATALOGOWY: (187) 1045700001
KOD PRODUCENTA: Zestaw 390
STAN PRODUKTU: nowy
GWARANCJA: 24 miesiące
PRODUCENT: FAAC
KOMPLETACJA: ZESTAW
SZEROKOŚĆ SKRZYDŁA: 1,8m
CYKL PRACY: REZYDENCYJNY
PRĘDKOŚĆ OTWIERANIA: NORMALNA
ENKODER: NIE
WYŁĄCZNIK KRAŃCOWY: BRAK
ZASILANIE SILNIKA: 230V
- OPIS PRODUKTU
- DANE TECHNICZNE
- WYMIARY
- WARUNKI INSTALACJI
- PRZYKŁAD INSTALACJI
- DO POBRANIA (2)
Zestaw 390 FAAC Napęd elektromechaniczny do bram skrzydłowych do użytku przydomowego dla skrzydła o długości do 1.8 m
(3 m z zamkiem elektromagnetycznym).
SZYBKI I ŁATWY MONTAŻ.
Ze względu na swoją kompaktową budowę napęd 390 jest szybki i łatwy w montażu bez konieczności wykonania kosztownych przeróbek adoptujących.
Wykonanie siłownika w wersji elektromechanicznej czyni napęd FAAC 390 idealnym rozwiązaniem do przydomowych zastosowań.
IDEALNE ROZWIĄZANIE DLA SZEROKICH SŁUPKÓW BRAMOWYCH.
Napęd elektromechaniczny FAAC 390 jest najbardziej praktycznym i ekonomicznym rozwiązaniem przy automatyzowaniu bram o szerokich słupkach bramowych. Zastosowanie silnika samoblokującego uniemożliwia uchylenie skrzydła bramy po zamknięciu co powoduje, że dla bram o długości skrzydła do 1.8 m nie ma konieczności stosowania zamka elektromagnetycznego.
BEZPIECZEŃSTWO
Zabezpieczenie przeciw zgnieceniowe zapewnia moduł elektroniczny instalowany w centralach sterujących 452 MPS lub 455 D, który bezpośrednio kontroluje siłę ciągu napędu.
W przypadku awarii mechanizm odblokowujący siłownika umożliwia odblokowanie skrzydeł bramy i obsługę ręczną.
Charakterystyka techniczna 390:
- Zasilanie230 V (+6% - 10%) 50 (60) Hz
- Pobór mocy 280 W
- Prędkość obrotowa silnika 960 obr./min
- Pobór prądu 1,2 A
- Przełożenie 1:700
- Prędkość kątowa 8 °/s
- Zabezpieczenie termiczne 140°C
- Maks. moment 250 Nm
- Zakres temperatur pracy -20°C +55°C
- Ciężar siłownika 12 kg
- Stopień ochrony IP 44

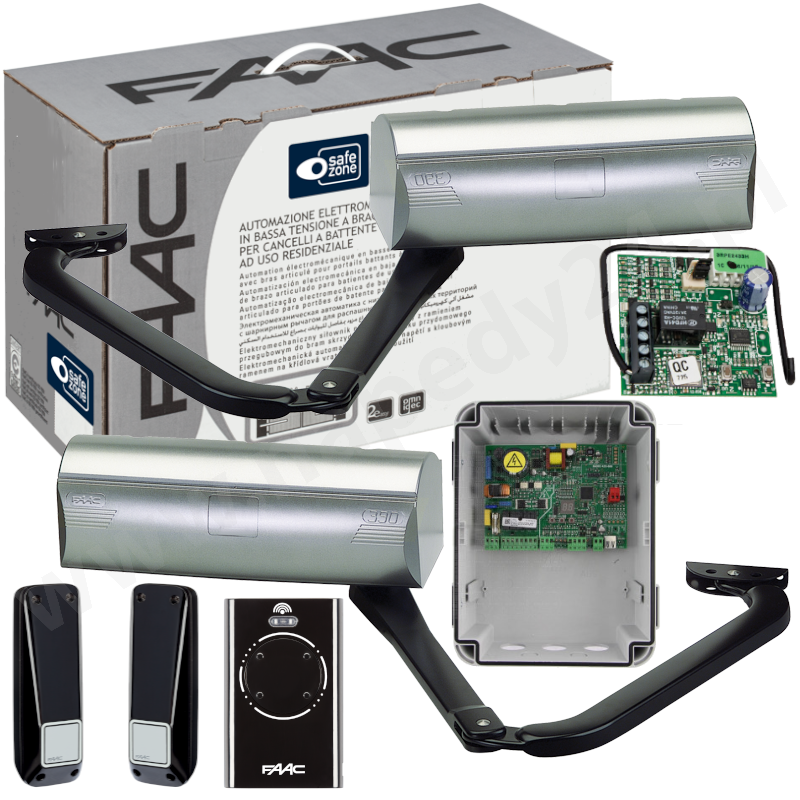

KUPUJĄC ZESTAW FAAC 390 OTRZYMUJESZ :

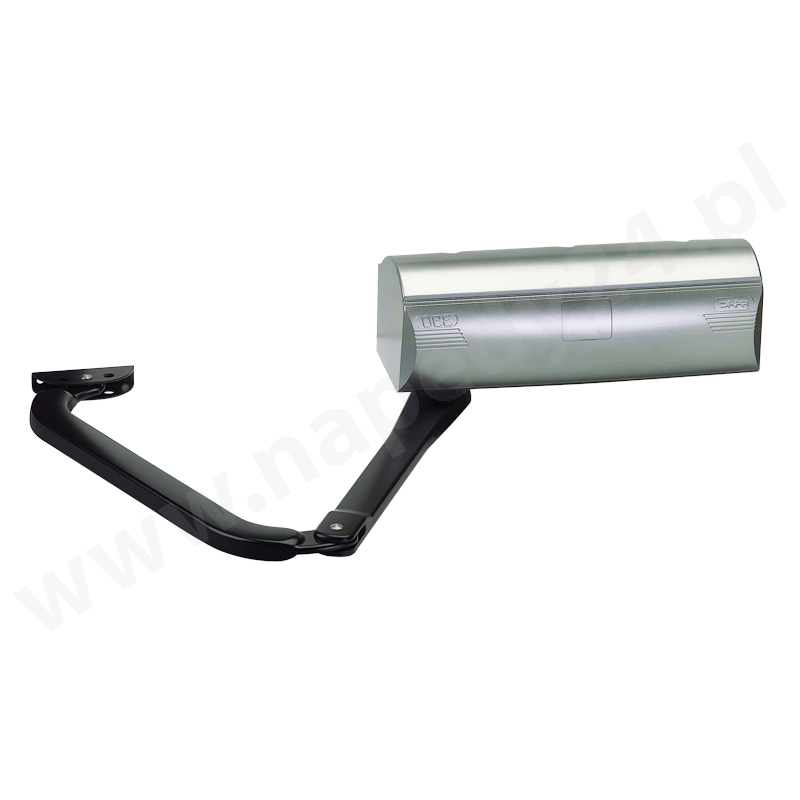

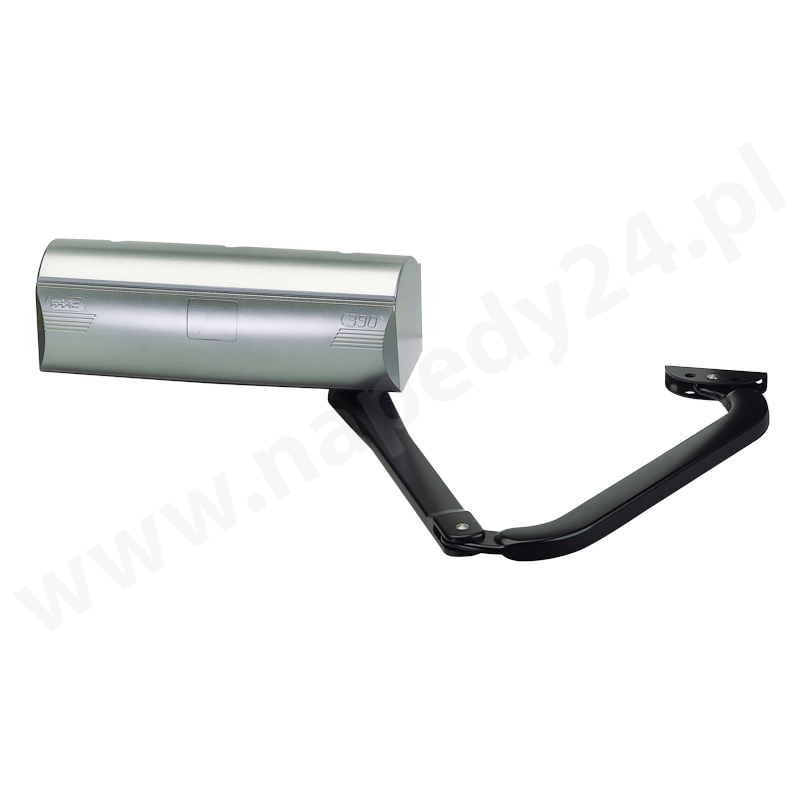

- Siłowniki 390 z elementami mocującymi (2 szt.)
- Ramiona łamane (2 szt.)

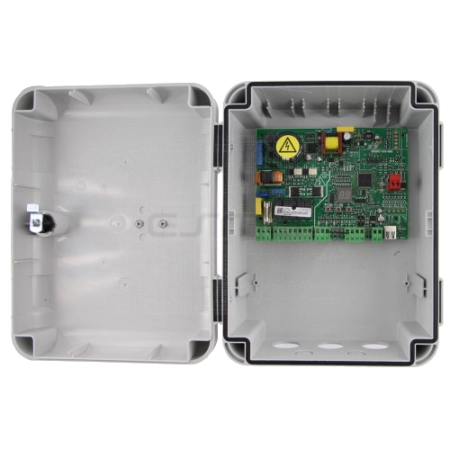

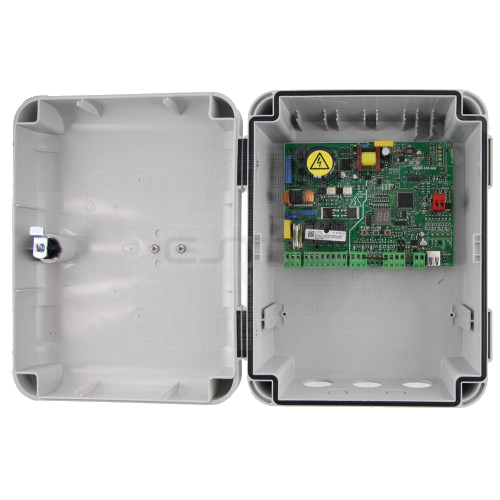

- Centrala sterująca E045S (1 szt.)

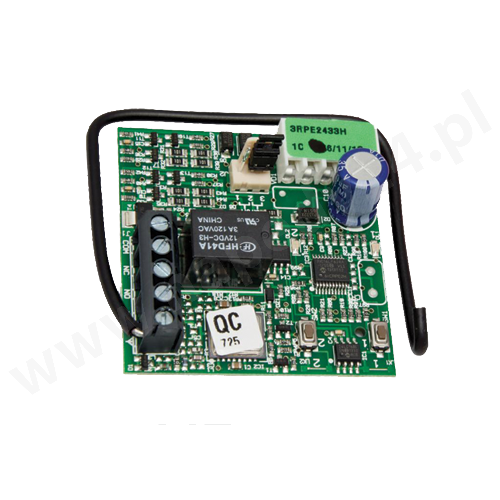

- Moduł radiowy XF 868 (1 szt.)
- Pilot XT4 868 SLH LR czarny (1 szt.)
- Fotokomórka XP 20B D (1 komplet.)
- Instrukcja obslugi
- Karta gwarancyjna
- Dowód zakupu paragon / faktura VAT
WYBÓR LAMPY:
| DANE TECHNICZNE SIŁOWNIKA FAAC 390 | |
| Parametr | Model 390 230 V |
| Napięcie zasilania | 220–240 V AC 50/60 Hz |
| Rodzaj silnika | Asynchroniczny, jednofazowy |
| Maks. pobór mocy | 280 W |
| Maks. moment obrotowy | 250 Nm (*) |
| Maks. prędkość kątowa | 8°/sek. (*) |
| Maks. kąt otwarcia skrzydła | 120° |
| Temperatura otoczenia podczas pracy | -20°C ÷ +55°C |
| Zabezpieczenie termiczne | 140°C |
| Stopień ochrony | IP44 |
| Ciężar urządzenia | 11,5 kg |
| Częstotliwość użytkowania | S3 – 30% |
| Maks. szerokość skrzydła | 1,8 m (3 m z zamkiem elektromagnetycznym) |
| Wymiary urządzenia (DxGxW) | 412 x 133 x 134 mm |
| Centrala sterująca | Brak |
| Uwagi | (*) dane odnoszą się do zasilania napięciem 230 V AC 50 Hz |

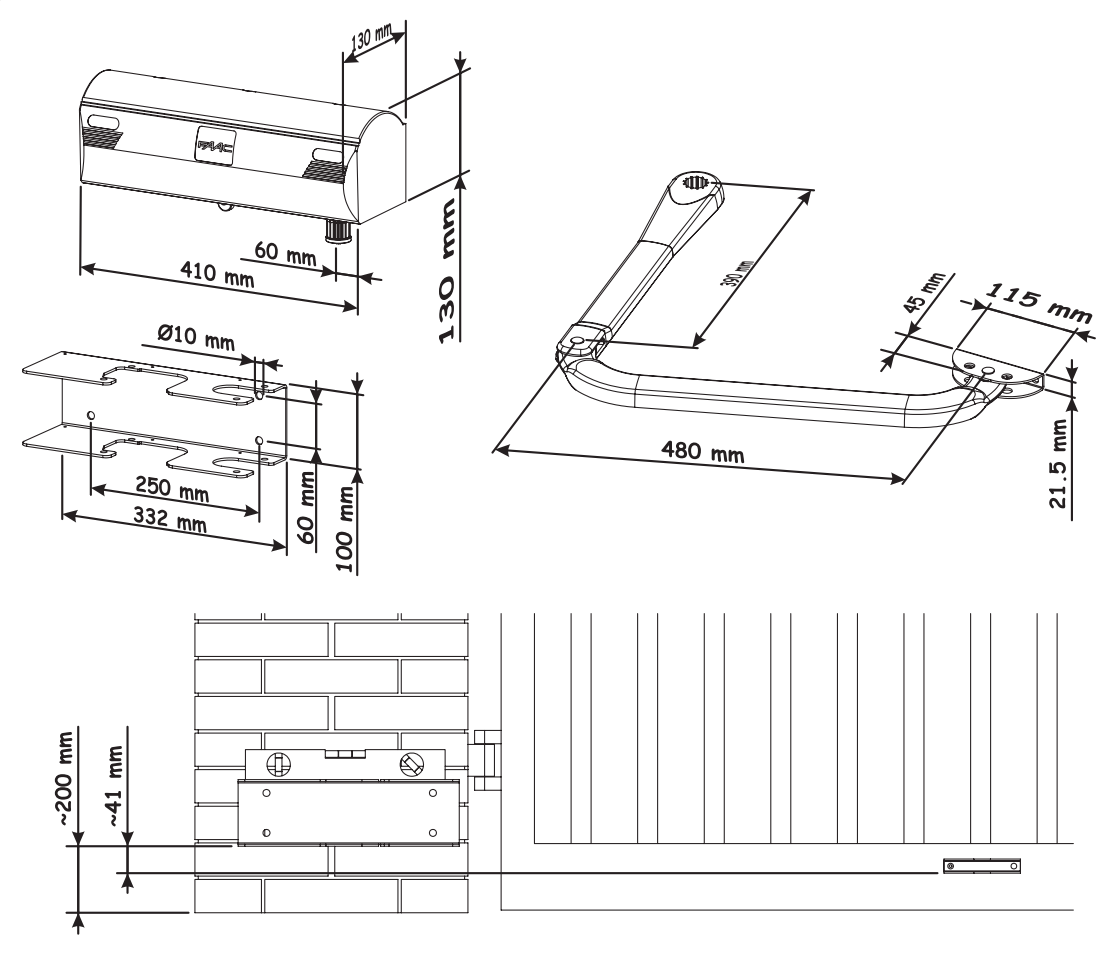

WYMIARY NAPĘDU BRAMY SKRZYDŁOWEJ FAAC 390

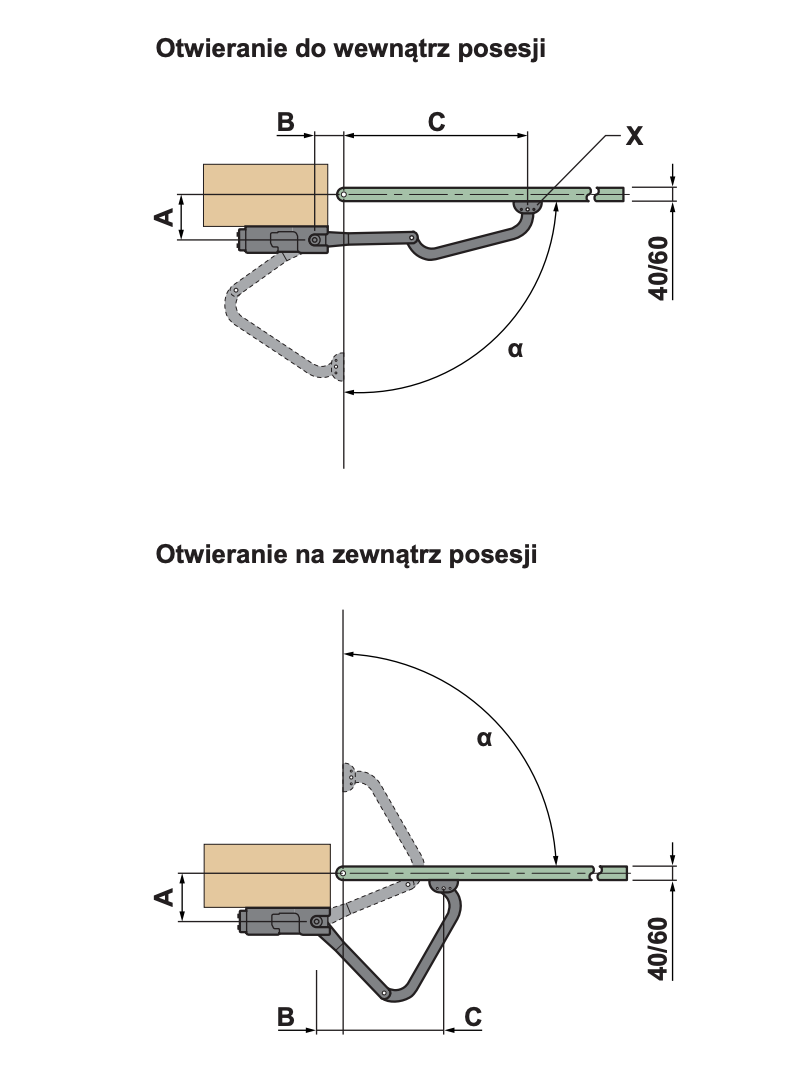

WARUNKI INSTALACJI NAPĘDU DO BRAMY SKRZYDŁOWEJ FAAC 390
Otwieranie do wewnątrz posesji
| A | B | C(maks.) | |
| α 90° | 60 - 110 | 110 - 130 | 730 |
| 110 - 160 | 110 - 130 | 720 | |
| 160 - 210 | 110 - 130 | 710 | |
| 210 - 260 | 110 - 130 | 700 | |
| 260 - 310 | 110 - 130 | 690 | |
| 310 - 360 | 110 - 130 | 670 | |
| α 120° | 60 - 110 | 110 - 130 | 650 |
| 110 - 160 | 190 - 210 | 600 | |
| 160 - 210 | 290 - 310 | 540 | |
| 210 - 260 | 310 - 330 | 510 |
Otwieranie na zewnątrz posesji
| A | B | C(maks.) | |
| α 90° | 60 - 110 | 110 - 130 | 430 |
| 110 - 160 | 110 - 130 | 380 | |
| 160 - 210 | 110 - 130 | 330 | |
| 210 - 260 | 110 - 130 | 280 | |
| 260 - 310 | 110 - 130 | 240 |
WAŻNE: napędy 390 230 V muszą być wyposażone w ramię przegubowe (w przypadku bram rozwiernych) lub ramię teleskopowe (w przypadku drzwi składanych).
WAŻNE: aby zapewnić prawidłowe i bezpieczne funkcjonowanie napędu, upewnij się, że odległość między zawiasem bramy a ogrodzeniem/murem z boku, jest większa niż 300 mm.
W przypadku bramy dwuskrzydłowej należy zainstalować dwa napędy 390 230 V, dwa ramiona przegubowe i wybraną centralę sterującą.
Napędy 390 230 V można wyposażyć w opcjonalne wyłączniki krańcowe otwarcia i zamknięcia. Aby móc wykorzystać opcjonalne wyłączniki krańcowe w napędzie 390 230 V, należy użyć centrali sterującej E145S.

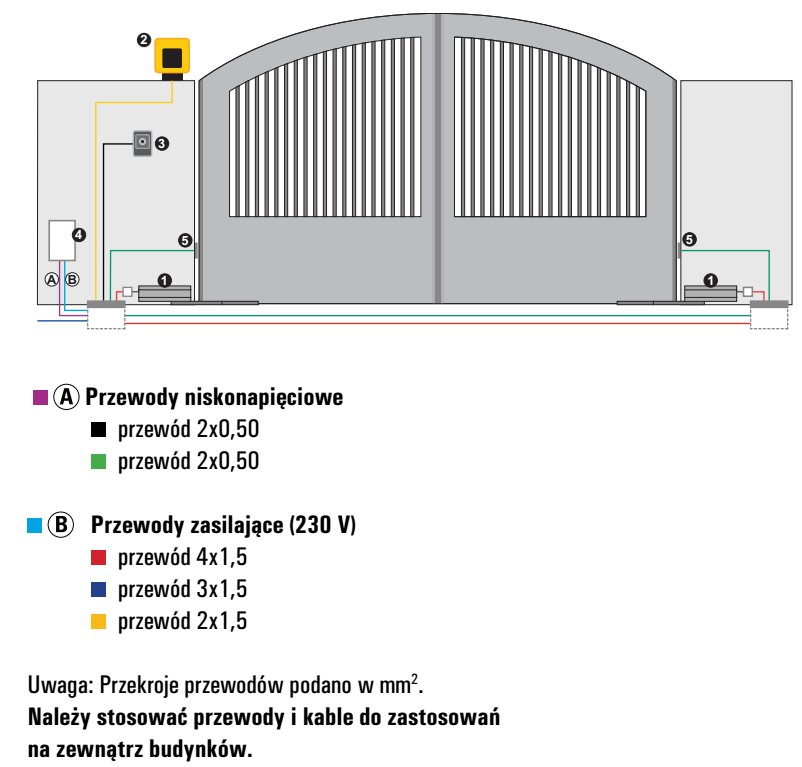

PRZYKŁAD INSTALACJI AUTOMATU DO BRAMY ROZWIERNEJ FAAC 390
| PRZYKŁAD TYPOWEJ INSTALACJI FAAC 390 | |||
| Ref. | Ilość | Opis | Kod |
| 1 | 2 | Napęd 390 | 104570 |
| 1 | 2 | Ramiona przegubowe | 738705 |
| 2 | 1 | Lampa ostrzegawcza XLED | 410029 |
| 3 | 1 | Przełącznik kluczykowy XK10 | 401302 |
| 1 | Zamek z kluczem spersonalizowanym do XK10 | 71275101/10 | |
| 4 | 1 | Centrala sterująca E045S | 790077 |
| 4 | 1 | Obudowa mod. E | 720119 |
| 4 | 1 | Moduł radiowy XF 868 MHz | 787832 |
| 5 | 1 | Pilot 4-kanałowy XT4 868 SLH | 7870101 |
| 1 | Para fotokomórek XP 20B D | 785103 | |
