Zestaw KIT MONOS4/220/L LIGHT ROGER dla bram skrzydłowych do 8m (długość skrzydła 4 m)

OPIS PRODUKTU
DANE TECHNICZNE
WYMIARY
PRZYKŁAD INSTALACJI
ROGER
MONTAŻ
AKCESORIA (10)
DO POBRANIA (1)

KIT MONOS4/220/L LIGHT ROGER Zestaw do zautomatyzowania bramy skrzydłowej

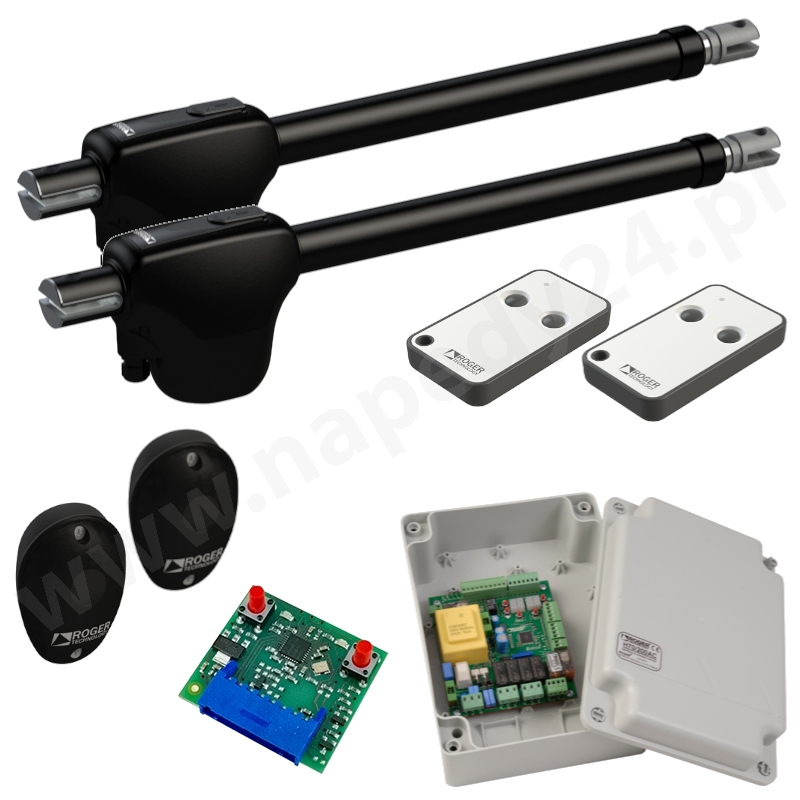

ZESTAW KIT MONOS4/220/L ZAWIERA:

MONOS4/220 ROGER - napęd (2 szt.)
H70/200AC/BOX ROGER - centrala sterująca
H93/RX20/I ROGER - radioodbiornik*
E80/TX52R/2 ROGER - pilot 2-kanałowy (2 szt.)**
R90/F2ES ROGER - komplet fotokomórek***
Akcesoria montażowe
Gwarancja
Dowód zakupu faktura VAT / paragon

* możliwość wymiany radia na radio z kodem dynamicznym H93/RX2RC/I (do pilotów Synus/2, T80/TX2 oraz Zoolock) za dopłatą
** możliwość wymiany pilotów E80/TX52R/2 na Synus/2 lub T80/TX2 bez dopłaty
*** możliwość wymiany fotokomórek R90/F2ES na fotokomórki obrotowe M90/F2ES0 za dopłatą

MONOS4/220 ROGER

Do bram rozwiernych o max długości skrzydła 4m
Silnik ASYNCHRONICZNY 230 V AC
Intensywność 30%
Przekładnia ze stopów metali, bez plastiku, bez teflonu, bez nylonu
Rozblokowanie napędu zabezpieczone kluczem spersonalizowanym
Wysoka kultura pracy
Skok śruby 400 mm
Regulowany uchwyt do przykręcenia do słupka
Uchwyt mocowania do skrzydła

MONOS4/220 ROGER to solidny siłownik dedykowany do bram skrzydłowych, wyróżniający się wysoką intensywnością pracy osiągającą 30%. Zasilany silnikiem asynchronicznym o napięciu 230 V AC, gwarantuje niezawodność oraz efektywność działania. Precyzyjnie wykonana przekładnia z wysokogatunkowych stopów metali zapewnia trwałość i niezawodność w codziennym użytkowaniu. Co istotne, konstrukcja siłownika MONOS4/220 ROGER została starannie zaprojektowana bez użycia plastiku, teflonu oraz nylonu, co przekłada się pozytywnie na jego ekologiczne aspekty.

Niezawodne zabezpieczenia, takie jak rozblokowanie napędu zabezpieczone spersonalizowanym kluczem oraz regulowany uchwyt montażowy, zapewniają użytkownikowi wygodę oraz wysoką kulturę pracy. Z imponującym skokiem śruby wynoszącym 400 mm, ten siłownik doskonale sprawdza się przy obsłudze bram skrzydłowych, zapewniając stabilność i bezpieczeństwo dzięki uchwytowi mocowania do skrzydła. MONOS4/220 ROGER to gwarant wydajności, niezawodności i długotrwałego użytkowania, stanowiący doskonałe rozwiązanie dla automatyzacji bram rozwiernych, cieszący się uznaniem klientów dzięki solidności konstrukcji i precyzji wykonania.

WYBÓR LAMPY:

DANE TECHNICZNE
	MONOS4/220	MONOS4
Zasilanie sieciowe	230 V AC - 50 Hz
Zasilanie silnika	230 V AC	24V
Moc znamionowa	200 W	200 W
Częstotliwość użytkowania	30,00%	Intensywne
Siła	2400 N	2200 N
Temperatura pracy	-20°C / +55°C
Stopień ochrony	IP43
Typ motoreduktora	Nieodwracalny
Prędkość	1,66 cm/s	2,1 cm/s
Czas otwierania do 90°	24 s	19-35 s
Ochrona termiczna silnika	150 C	-
Skok	400 mm
Wyłączniki krańcowe	-
Centrala sterująca	H70/200AC	B70/2DC
Enkoder		Wbudowany cyfrowy
	-	+ magnetyczny
		cyfrowy SENSORED,
		48 impulsów na obrót
Ilość cykli na dobę	-	700
Waga produktu zapakowanego	8,5 kg	7 kg

Monos4 ROGER WYMIARY SIŁOWNIKA BRAM SKRZYDŁO

Monos4 ROGER WYMIARY MONTAŻOWE ZASTOSOWANIE SIŁOWNIKA BRAM SKRZYDLO

PRZYKLAD INSTALACJI SIŁOWNIKA ROGER MONOS

1	MONOS4/220 ROGER siłownik
2	H70/200AC/BOX ROGER Centrala sterująca
3	R90/F2ES ROGER fotokomórki
4	R90/F2ES ROGER fotokomórki i kolumienki
5	FIFTHY/24 ROGER Lampa ostrzegawcza z anteną
6	R85/60 H85/TTD – H85/TDS ROGER – przełącznik kluczykowy
7	Odbojniki
