KIT R20/510/F FULL ROGER Zestaw do zautomatyzowania bramy skrzydłowej

NV/200/SX NAVI ROGER Siłownik bram wjazdowych i garażowych skrzydłowych

F70/IPU36/BOX/P ROGER - centrala sterująca

Zestaw KIT NV/200 ROGER do bram skrzydłowych i garażowych harmonijkowych 2 m lub 1,5 m x 2

DOSTĘPNOŚĆ: dostępny

CZAS WYSYŁKI: 2-3 dni

KOSZT WYSYŁKI: od 30,00 zł

NUMER KATALOGOWY: (9978)

KOD PRODUCENTA: KIT NV/200

STAN PRODUKTU: nowy

GWARANCJA: DO 24 MIESIĘCY

PRODUCENT: ROGER

KOMPLETACJA: ZESTAW

SZEROKOŚĆ SKRZYDŁA: 2,0m, 1,5m, 3,0m

CYKL PRACY: UŻYCIE INTENSYWNE

PRĘDKOŚĆ OTWIERANIA: NORMALNA

ENKODER: TAK

WYŁĄCZNIK KRAŃCOWY: MECHANICZNY

ZASILANIE SILNIKA: 36V

Cena: 16 168,66 zł Negocjuj cenę produktu

Cena poprzednia: 18 500,00 zł

Cena katalogowa: 19 021,95 zł

Oszczędzasz: 2 853,29 zł

Najniższa cena w okresie 30 dni przed wprowadzeniem obniżki to 18 500,00 zł

Ilość:

szt.

Dodaj do koszyka

Potrzebujesz pomocy? Masz pytanie?Zapytaj o produkt

Poleć znajomemu Specyfikacja PDF

OPIS PRODUKTU
DANE TECHNICZNE
WYMIARY
PRZYKŁAD INSTALACJI
ROGER
MONTAŻ
AKCESORIA (10)
DO POBRANIA (1)

KIT R20/510/F FULL ROGER Zestaw do zautomatyzowania bramy skrzydłowej

ZESTAW KIT R20/510/F ZAWIERA:

NV/200/DX ROGER - napęd prawy
NV/200/SX ROGER - napęd lewy
LT339 ROGER - ramię transmisyjne (2 szt.)
RL674 ROGER - linka odblokowująca (1 szt.)
F70/IPU36/BOX/P ROGER - centrala sterująca
H93/RX22A/I ROGER - radioodbiornik*

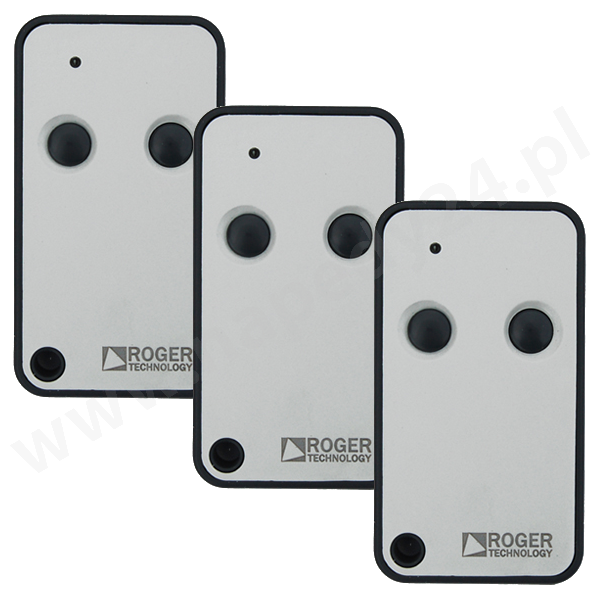

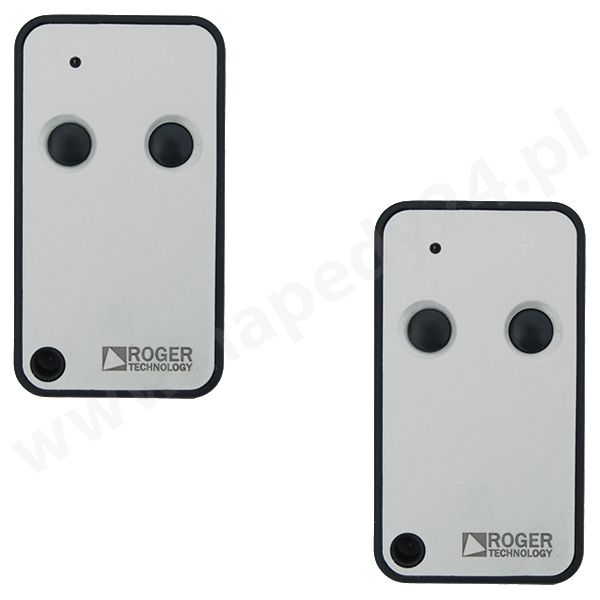

T80/TX2 ROGER - pilot 2-kanałowy (2 szt.)**
R90/F2ES ROGER - komplet fotokomórek***
FIFTHY/24/OR ROGER - lampa ostrzegawcza****
Akcesoria montażowe
Gwarancja
Dowód zakupu faktura VAT / paragon

* możliwość wymiany radia na radio z kodem dynamicznym H93/RX2RC/I (do pilotów Synus/2, T80/TX2 oraz Zoolock) za dopłatą
** możliwość wymiany pilotów E80/TX52R/2 na Synus/2 lub T80/TX2 bez dopłaty
*** możliwość wymiany fotokomórek R90/F2ES na fotokomórki obrotowe M90/F2ES0 za dopłatą
**** możliwość wyboru lampy FIFTHY/24 lub FIFTHY/24/OR (w kolorze pomarańczowym)

NV/200 NAVI ROGER Siłownik bram wjazdowych i garażowych skrzydłowych

Max długości skrzydła harmonijkowego 2 x 1,5m i wadze 200 kg
Max długości skrzydła pojedynczego 2m i wadze 300 kg
Silnik bezszczotkowy 36 V AC
Płynny ruch bramy nawet przy dużych gabarytach
Technologia IPU
Enkoder cyfrowy
Czas otwarcia do 90° - 10s
Użycie intensywne - praca ciągła bez ograniczeń
Ogranicznik mechaniczny na otwieranie i zamykanie z ramieniem ślizgowym
Trójstopniowa przekładnia planetarna
Napęd niesamohamowny
Cyfrowa centrala sterująca bez przekaźników w technologii IPU
Zarządzanie enkoderem cyfrowym
Wysoka kultura pracy
Bardzo niskie zużycie energi

Siłownik NV/200/SX NAVI ROGER to profesjonalne rozwiązanie do automatyzacji bram wjazdowych i garażowych o skrzydłach harmonijkowych oraz pojedynczych o imponujących parametrach. Dzięki zastosowaniu silnika bezszczotkowego 36 V AC oraz technologii IPU, zapewnia on płynny i precyzyjny ruch bramy nawet przy dużych gabarytach. Ogranicznik mechaniczny na otwieranie i zamykanie z ramieniem ślizgowym oraz trójstopniowa przekładnia planetarna gwarantują niezawodność i trwałość działania.

Znakomita wydajność siłownika NV/200/SX NAVI ROGER przejawia się między innymi w szybkości otwarcia do 90° w zaledwie 10 sekund oraz możliwości pracy intensywnej bez ograniczeń czasowych. Dzięki napędowi niesamohamownemu oraz cyfrowej centrali sterującej w technologii IPU, zapewniona jest precyzyjna kontrola nad ruchem bramy. Dodatkową zaletą jest bardzo niskie zużycie energii, co sprawia, że siłownik jest nie tylko wydajny, ale również przyjazny dla środowiska.

Wysoka kultura pracy siłownika NV/200/SX NAVI ROGER sprawia, że jest to doskonały wybór dla tych, którzy poszukują solidnego i nowoczesnego rozwiązania do automatyzacji bram. Dzięki wykorzystaniu enkodera cyfrowego oraz technologii zarządzania enkoderem, zapewniona jest nie tylko precyzja ruchu, ale także bezpieczeństwo użytkowania. Siłownik ten to doskonałe połączenie innowacyjnej konstrukcji, wysokiej jakości wykonania oraz sprawdzonej efektywności, które pozostawią Państwa w pełnej satysfakcji z wyboru tego produktu.

WYBÓR LAMPY:

DANE TECHNICZNE
	NAVI
Zasilanie sieciowe	230 V AC - 50 Hz
Zasilanie silnika	36 V
Moc znamionowa	240 W
Częstotliwość użytkowania	Intensywne
Siła	240 N
Temperatura pracy	-20°C / +55°C
Stopień ochrony	IP44
Typ motoreduktora	Niesamohamowny
Prędkość	0,75- 2,8 Rpm
Czas otwierania do 90°	10 s
Wyłaczniki krańcowe	Ogranicznik na otwarcie
Centrala sterująca	F70/IPU36
Enkoder	Wbudowany cyfrowy + magnetyczny cyfrowy SENSORED, 48 impulsów na obrót
Ilość cykli na dobę (otwieranie/zamykanie – 24h non stop)	bez limitu cykli
Waga produktu zapakowanego	18,2 kg

WYMIARY SIŁOWNIKA NAVI NV/200 ROGER BRAMY SKRZYDŁOWE

WARUNKI INSTALACJI SIŁOWNIKA NAVI NV/200 ROGER BRAMY SKRZYDŁOWE

PRZYKLADOWA INSTALACJA NA BRAMIE ROZWIERNEJ SIŁOWNIKA NAVI NV/200 ROGER

1	F70/IPU36 ROGER Centrala sterująca
2	NV/200 ROGER siłownik
3	R90/F2ES ROGER fotokomórki
4	R90/F2ES ROGER fotokomórki i kolumienki
5	FIFTHY/24 ROGER Lampa ostrzegawcza z anteną
6	R85/60 H85/TTD – H85/TDS ROGER – przełącznik kluczykowy

ROGER
OSOBY I POMYSŁY Działalność firmy Roger Technology od początku opiera się na wartości, jaką są osoby pełne innowacyjnych pomysłów i pasji. Osoby, które nigdy się nie poddają, które podejmują wielkie wyzwania, aby nie popadać w monotonię. Osoby, które wierzą, że z każdego wspaniałego pomysłu rodzi się wielka zmiana dająca początek wielkiej przyszłości.
DOŚWIADCZENIE W ZAKRESIE PRODUKTU W naszym języku tłumaczymy słowo „doświadczenie” jako pasja. Dla nas, pasja oznacza wszystko. Właśnie ta wielka wartość popycha nas każdego dnia do ciągłej, intensywnej oceny rozwoju naszych produktów i rozwiązań, aby były one mocno związane z rzeczywistymi wymaganiami naszych klientów, którzy oczekują produktów zaprojektowanych z myślą o ułatwieniu ich pracy.
	DOSKONAŁE SUROWCE Od zawsze stal, żeliwo sferoidalne, aluminium, brąz, miedź i tytan stanowią główne i jedyne surowce stosowane w procesach produkcyjnych zaawansowanej mechaniki w naszej firmie.
	TECHNOLOGIA PRODUKCJI W Roger Technology cała wewnętrzna obróbka opiera się na najlepszych - dzięki najnowszej technologii - liniach produkcyjnych. W trosce o każdy produkowany element, dokonaliśmy odpowiednich inwestycji, a także w sposób istotny zautomatyzowaliśmy i zrobotyzowaliśmy wszystkie modele oraz wszystkie etapy realizacji produktu, aby zapewnić wysoką niezawodność podzespołów i półfabrykatów. Osiągnęliśmy to przy jednoczesnym przestrzeganiu najwyższych standardów jakościowych.
	MONTAŻ WEWNĘTRZNY Główną wartość dodaną na etapie montażu oraz montażu wewnętrznego stanowi dedykowany - w całości włoski - zespół wysoko wykwalifikowanych pracowników, który kontroluje, montuje i z największą pasją dba o prawidłowy przebieg wszystkich etapów montażu.
	CYFROWY SILNIK BRUSHLESS Rewolucyjny oraz innowacyjny silnik cyfrowy brushless ze stałym polem magnetycznym, trójfazowy, zasilany napięciem sinusoidalnym z natywnym enkoderem, który umożliwia superintensywne wykorzystanie napędu przy niezwykle niskim zużyciu energii, gwarantując 100% działanie wszystkich funkcji sterowania i bezpieczeństwa napędu.
	NOWA GENERACJA ELEKTRONIKI Nowa centrala sterująca z wbudowanym sterownikiem cyfrowym typu brushless. Pozbawiona tradycyjnych przekaźników, dzięki rewolucyjnemu systemowi kwadrantowemu z tranzystorami MOSFET oraz technologii sterowania w pełni opartej na mikrosterowniku DSP, stanowi nową generację układów elektronicznych stworzonych w celu maksymalnie bezpiecznego, automatycznego sterowania wszelkiego typu ruchami napędu.
	PASJA DO MECHANIKI Wszystkie podzespoły mechaniczne oraz przekładnie zębate są produkowane ze stali, żeliwa i brązu. Obudowy napędów są produkowane w formie odlewów ciśnieniowych z aluminium wzmocnionego tytanem. Wszystkie przekładnie zębate są kontrolowane oraz montowane na wysokiej jakości łożyskach, a następnie wprowadzane do dokładnie obrobionych gniazd, aby zapewnić idealne dopasowanie między osiami.



Roger Technology to producent, który stawia na nowe rozwiązania technologiczne, dlatego też jego automatyka bramowa i szlabany są o najwyższej możliwej jakości na rynku. Jako pierwsza firma na rynku dostosowała silniki bezszczotkowe do automatyki do bram i szlabanów, stając się tym samym absolutnym pionierem technologii Brushless w branży. O wyjątkowości produktów Roger Technology świadczą: silniki bezszczotkowe BRUSHLESS do superintensywnej, ciągłej eksploatacji, 100% włoska, precyzyjna mechanika wykonana ze stali, żeliwa i brązu, solidne, ciche, skrojone na miarę XXI wieku automaty, napędy w wersji High Speed, bardzo niski pobór energii oraz ograniczenie użycia plastiku, teflonu i nylonu w procesie produkcji, kierowanie się ekologią i odpowiedzialnością społeczną w swojej działalności Dla Roger Technology najistotniejsze jest zaangażowania ludzi, otwarcie umysłu na innowacje i nowe pomysły, dążenie do perfekcji, stałe zwracanie uwagi na jakość produktów.

ABSOLUTNIE PIERWSI W ZASTOSOWANIU BRUSHLESS Rewolucyjny silnik bezszczotkowy z 12 unikatowymi cechami. Technologia, która zapewnia maksymalną wydajność przy mniejszym zużyciu energii niż inne silniki

BEZSZCZOTKOWY SILNIK TRÓJFAZOWY BRUSHLESS	STEROWNIK CYFROWY I WEKTOROWY NAPĘDU	CYFROWA CISZA SILNIKA
Bardzo mocny silnik, zapewniający duży moment obrotowy, a jedno- cześnie niezwykle małych rozmiarów oraz o kompaktowej budowie, dzięki wyjątkowemu uzwojeniu w formie skupionych cewek, zasilanych przez trójfazowy układ napięcia o przebiegu sinusoidalnym.	Sterownik cyfrowy BRUSHLESS, który pracuje przy niskim napięciu 24 V/36V DC, umożliwia 100% sterowanie napędem w sposób cyfrowy. Dzięki jego działaniu opartemu w całości na mikrosterowniku DSP, można w prosty, precyzyjny i elegancki sposób zaprogramować i spersonalizować bieg oraz wszystkie przewidziane ruchy posiadanego napędu.	Olbrzymie znaczenie ma całkowity, lub prawie całkowity brak jakichkolwiek dźwięków wydawanych przez silnik BRUSHLESS podczas wszystkich jego ruchów.
SILNIK DO SUPERINTENSYWNEJ EKSPLOATACJI	PRĘDKOŚĆ, PRZYSPIESZENIA I SPWOLNIENIA Z NAJWYŻSZĄ PŁYNNOŚCIĄ	BARDZO NISKIE ZUŻYCIE ENERGII
Chcielibyśmy zaskoczyć Państwa jedną podstawową charakterystyką: nawet w przypadku superintensywnej eksploatacji napędu z silnikiem, pozostaje on stale chłodny, pomimo wielu dni użytkowania.	Napęd z wykorzystaniem cyfrowej technologii BRUSHLESS wytwarza idealne, eleganckie ruchy ze stałą siłą i momentem obrotowym w każdym punkcie biegu, zapewniając maksymalnebezpieczeństwo oraz możliwość zmiany prędkości w dowolnym momencie poprzez optymalne sterowanie spowolnieniem i przyspieszeniem.	Silnik, który może pracować przy niskim napięciu, z możliwością superintensywnej eksploatacji, oraz który może działać w środowiskach charakteryzujących się bardzo trudnymi warunkami klimatycznymi, stale utrzymując niski poziom zużycia i poboru energii.
WYKRYCIE PRZESZKODY ORAZ INWERSJA RUCHU Z ZACHOWANIEM PEŁNEGO BEZPIECZEŃSTWA	WBUDOWANY NATYWNY ENKODER CYFROWY	BRAK PROBLEMÓW W PRZYPADKU PRZERWY W DOSTAWIE ENERGII ELEKTRYCZNEJ
Dzięki technologii cyfrowej jesteśmy w stanie wykryć przeszkodę i natychmiast odwrócić pracę silnika, definiując w prosty sposób moment brotowy silnika, czułość, czas i skok inwersji. Wszystko to z zachowaniem maksymalnego bezpieczeństwa.	Silnik BRUSHLESS z niezwykle rozwiniętym, natywnym enkoderem cyfrowym, umożliwia zarządzanie sterowaniem napędu w sposób bezpieczny, precyzyjny i wyjątkowo elegancki.	Dzięki wsparciu wewnętrznych lub zewnętrznych akumulatorów oraz układowi ładowania akumulatorów, napęd może nadal pracować z dużą autonomią, również w przypadku krót- szych lub dłuższych przerw w dostawie energii elektrycznej, zapewniając dużo więcej manewrów w porównaniu z obec- nymi, tradycyjnymi technologiami.
SILNIK O TEMPERATURZE OTOCZENIA	PROSTA INSTALACJA ZA POMOCĄ JEDNEGO KABLA 3-ŻYŁOWEGO	WYMAGAJĄCA I PRECYZYJNA MECHANIKA NA POTRZEBY SILNIKA
Główny cel przyświecający projektantom silnika BRUSHLESS to zbudowanie silnika do superintensywnej eksploatacji oraz wydajności sięgającej 99%. Niezależnie od liczby manewrów wykonywanych w ciągu jednego dnia przez silnik, zawsze pozostaje on chłodny lub, co najwyżej, osiąga temperaturę otoczenia.	A gdybyśmy powiedzieli, że instalacja silnika BRUSHLESS polega po prostu na podłączeniu jednego 3-żyłowego kabla? Prosty jak żaden inny! W ten sposób można sterować napędem w sposób w pełni cyfrowy, dzięki technologii SENSORLESS lub SEN- SORED, dostępnej w zależności od rodzaju napędu.	Stworzyliśmy mechanikę, która pozwala uzyskiwać maksymalne osiągi silnika. Wszystko to dzięki połączeniu najwyższej jakości wewnętrznych procesów produkcyjnych, obróbek mechanicznych oraz doskonałej jakości zastosowanych materiałów żelaznych i nieżelaznych.
