KIT TW90/600/HS/F FULL ROGER Zestaw do zautomatyzowania bramy przesuwnej

TW90/600/HS ROGER Siłownik kolumnowy do bram przesuwnych

Zestaw KIT TW90/600/HS/F FULL ROGER z TW90/600/HS HIGH SPEED do bram przesuwnych o wadze 600 kg

DOSTĘPNOŚĆ: dostępny

CZAS WYSYŁKI: 2-3 dni

KOSZT WYSYŁKI: od 30,00 zł

NUMER KATALOGOWY: (9928)

KOD PRODUCENTA: KIT TW90/600/HS/F

STAN PRODUKTU: nowy

GWARANCJA: DO 24 MIESIĘCY

PRODUCENT: ROGER

KOMPLETACJA: ZESTAW

WAGA BRAMY: 600 kg

CYKL PRACY: UŻYCIE INTENSYWNE

PRĘDKOŚĆ OTWIERANIA: HI-SPEED

ENKODER: TAK

WYŁĄCZNIK KRAŃCOWY: BRAK

ZASILANIE SILNIKA: 24V

PILOT

2 SZT - E80/TX52R/2

3 SZT - E80/TX52R/2 + 100,00 zł

ZASILANIE AWARYJNE

BEZ AWARYJNEGO ZASILANIA

SET BT12V12 + B71/BC + 730,00 zł

Cena: 4 191,20 zł

Negocjuj cenę produktu

Cena katalogowa: 4 956,90 zł

Oszczędzasz: 765,70 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Ilość:

szt.

Dodaj do koszyka

Potrzebujesz pomocy? Masz pytanie?Zapytaj o produkt

Poleć znajomemu Specyfikacja PDF

OPIS PRODUKTU
DANE TECHNICZNE
WYMIARY
PRZYKŁAD INSTALACJI
ROGER
MONTAŻ
AKCESORIA (10)
DO POBRANIA (1)

KIT TW90/600/HS/F FULL ROGER Zestaw do zautomatyzowania bramy przesuwnej

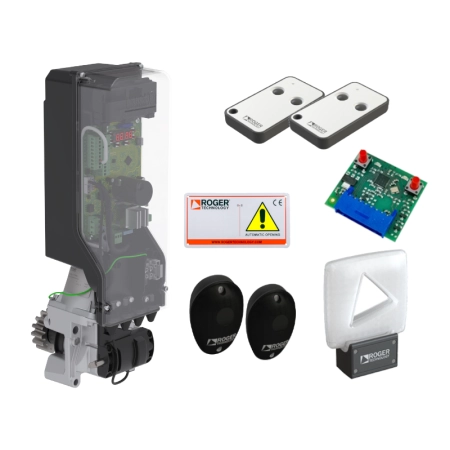

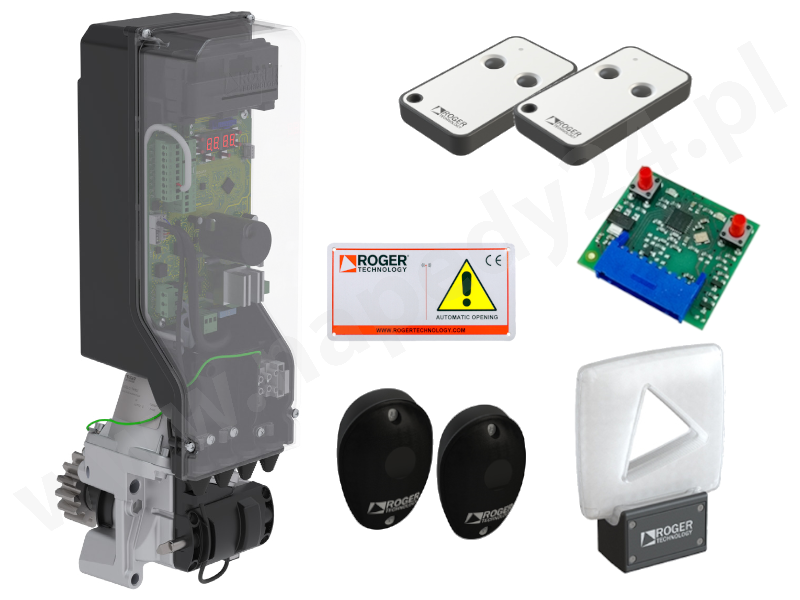

ZESTAW KIT TW90/600/HS/F ZAWIERA:

TW90/600/HS ROGER - napęd z wbudowaną centralą
H93/RX20/I ROGER - radioodbiornik*
E80/TX52R/2 ROGER - pilot 2-kanałowy (2 szt.)**
R90/F2ES ROGER - komplet fotokomórek***
FIFTHY/24 ROGER - lampa ostrzegawcza****
Akcesoria montażowe
Gwarancja
Dowód zakupu faktura VAT / paragon

* możliwość wymiany radia na radio z kodem dynamicznym H93/RX2RC/I (do pilotów Synus/2, T80/TX2 oraz Zoolock) za dopłatą
** możliwość wymiany pilotów E80/TX52R/2 na Synus/2 lub T80/TX2 bez dopłaty
*** możliwość wymiany fotokomórek R90/F2ES na fotokomórki obrotowe M90/F2ES0 za dopłatą
**** możliwość wyboru lampy FIFTHY/24 lub FIFTHY/24/OR (w kolorze pomarańczowym)

TW90/600/HS HIGH SPEED ROGER

Ciężar bramy max 600 kg
Napęd do montażu w słupku
Silnik bezszczotkowy 24 V
Wersja High Speed
Użycie intensywne - praca ciągła bez ograniczeń
Przekładnia ze stopów metali, bez plastiku, bez teflonu, bez nylonu
Cyfrowa centrala sterująca bez przekaźników
Wbudowany enkoder absolutny
Wbudowana centrala B70/1T
Bez wyłączników krańcowych
Wysoka kultura pracy
Bardzo niskie zużycie energii
Istnieje możliwość konfiguracji zasilania solarnego

ROGER TW90/600/HS - napęd z silnikiem bezszczotkowym 24 V idealny do bram przesuwnych o maksymalnym ciężarze do 600 kg. Wyposażony w mocny silnik o mocy 180W, ten nowoczesny motoreduktor samohamowny zapewnia niezawodne działanie przy minimalnym poziomie hałasu. Dzięki silnej sile ciągu wynoszącej 540N, napęd gwarantuje sprawną pracę nawet przy intensywnym użytkowaniu.

Solidna konstrukcja napędu ROGER TW90/600/HS została zaprojektowana z myślą o trwałości i wydajności. Silnik ukryty w słupku zapewnia estetyczny wygląd bramy, co sprawia, że system doskonale komponuje się z otoczeniem. Łatwa instalacja i prosta obsługa sprawiają, że korzystanie z tego napędu to czysta przyjemność. Wzbogać swoją bramę o nowoczesny system ROGER TW90/600/HS i ciesz się wygodą oraz bezpieczeństwem, jakie zapewnia on każdego dnia.

WYBÓR LAMPY:

WYBÓR LISTWY:

DANE TECHNICZNE NAPĘDU TW90/600/HS ROGER
Maksymalna masa bramy	600 kg
Zasilanie sieciowe	230V AC - 50Hz
Zasilanie silnika	24V
Moc znamionowa	180W
Częstotliwość użytkowania	Intensywnie użytkowane
Siła uciągu	250N
Temperatura pracy	-20+55°C
Stopień ochrony	IP44
Typologia motoreduktora	Nieodwracalny
Prędkość	25 m/min (0.42 m/s)
Wyłączniki	Bez wyłącznika krańcowego - opcjonalnie
Centrala sterująca	B70/1T
Enkoder	Cyfrowy enkoder magnetyczny SENSORED, 4096 PPR
Zasilanie awaryjne	Opcjonalnie 2 akumulatory wewnętrzne 12V DC, 1,2 Amp/h
Moduł kola zębatego	Z15/mod 4
Ilość cykli na dzień (otwieranie/ zamykanie - 24h non stop)	150000
Wymiary (L x W x H)	132 x 138,5 x 470
Waga produktu zapakowanego (Kg)	8,2
Liczba paczek przypadających na paletę	50

WYMIARY MONTAŻOWE TW90/800 - TW90/600/HS - TW90/800/R

PRZYKŁADOWA INSTALACJA SIŁOWNIKA TW90/800 - TW90/600/HS - TW90/800/R

1	TW90 ROGER siłownik
2	F4ES/F4S – TX, F4ES/F4S – RX ROGER fotokomórki
3	F4ES/F4S – TX, F4ES/F4S – RX ROGER fotokomórki
4	FIFTHY/24 ROGER Lampa ostrzegawcza z anteną
5	R85/60 H85/TTD – H85/TDS ROGER – przełącznik kluczykowy
6	Listwa bezpieczeństwa ROGER
7	Radioodbiornik CS/RX ROGER

ROGER
OSOBY I POMYSŁY Działalność firmy Roger Technology od początku opiera się na wartości, jaką są osoby pełne innowacyjnych pomysłów i pasji. Osoby, które nigdy się nie poddają, które podejmują wielkie wyzwania, aby nie popadać w monotonię. Osoby, które wierzą, że z każdego wspaniałego pomysłu rodzi się wielka zmiana dająca początek wielkiej przyszłości.
DOŚWIADCZENIE W ZAKRESIE PRODUKTU W naszym języku tłumaczymy słowo „doświadczenie” jako pasja. Dla nas, pasja oznacza wszystko. Właśnie ta wielka wartość popycha nas każdego dnia do ciągłej, intensywnej oceny rozwoju naszych produktów i rozwiązań, aby były one mocno związane z rzeczywistymi wymaganiami naszych klientów, którzy oczekują produktów zaprojektowanych z myślą o ułatwieniu ich pracy.
	DOSKONAŁE SUROWCE Od zawsze stal, żeliwo sferoidalne, aluminium, brąz, miedź i tytan stanowią główne i jedyne surowce stosowane w procesach produkcyjnych zaawansowanej mechaniki w naszej firmie.
	TECHNOLOGIA PRODUKCJI W Roger Technology cała wewnętrzna obróbka opiera się na najlepszych - dzięki najnowszej technologii - liniach produkcyjnych. W trosce o każdy produkowany element, dokonaliśmy odpowiednich inwestycji, a także w sposób istotny zautomatyzowaliśmy i zrobotyzowaliśmy wszystkie modele oraz wszystkie etapy realizacji produktu, aby zapewnić wysoką niezawodność podzespołów i półfabrykatów. Osiągnęliśmy to przy jednoczesnym przestrzeganiu najwyższych standardów jakościowych.
	MONTAŻ WEWNĘTRZNY Główną wartość dodaną na etapie montażu oraz montażu wewnętrznego stanowi dedykowany - w całości włoski - zespół wysoko wykwalifikowanych pracowników, który kontroluje, montuje i z największą pasją dba o prawidłowy przebieg wszystkich etapów montażu.
	CYFROWY SILNIK BRUSHLESS Rewolucyjny oraz innowacyjny silnik cyfrowy brushless ze stałym polem magnetycznym, trójfazowy, zasilany napięciem sinusoidalnym z natywnym enkoderem, który umożliwia superintensywne wykorzystanie napędu przy niezwykle niskim zużyciu energii, gwarantując 100% działanie wszystkich funkcji sterowania i bezpieczeństwa napędu.
	NOWA GENERACJA ELEKTRONIKI Nowa centrala sterująca z wbudowanym sterownikiem cyfrowym typu brushless. Pozbawiona tradycyjnych przekaźników, dzięki rewolucyjnemu systemowi kwadrantowemu z tranzystorami MOSFET oraz technologii sterowania w pełni opartej na mikrosterowniku DSP, stanowi nową generację układów elektronicznych stworzonych w celu maksymalnie bezpiecznego, automatycznego sterowania wszelkiego typu ruchami napędu.
	PASJA DO MECHANIKI Wszystkie podzespoły mechaniczne oraz przekładnie zębate są produkowane ze stali, żeliwa i brązu. Obudowy napędów są produkowane w formie odlewów ciśnieniowych z aluminium wzmocnionego tytanem. Wszystkie przekładnie zębate są kontrolowane oraz montowane na wysokiej jakości łożyskach, a następnie wprowadzane do dokładnie obrobionych gniazd, aby zapewnić idealne dopasowanie między osiami.



Roger Technology to producent, który stawia na nowe rozwiązania technologiczne, dlatego też jego automatyka bramowa i szlabany są o najwyższej możliwej jakości na rynku. Jako pierwsza firma na rynku dostosowała silniki bezszczotkowe do automatyki do bram i szlabanów, stając się tym samym absolutnym pionierem technologii Brushless w branży. O wyjątkowości produktów Roger Technology świadczą: silniki bezszczotkowe BRUSHLESS do superintensywnej, ciągłej eksploatacji, 100% włoska, precyzyjna mechanika wykonana ze stali, żeliwa i brązu, solidne, ciche, skrojone na miarę XXI wieku automaty, napędy w wersji High Speed, bardzo niski pobór energii oraz ograniczenie użycia plastiku, teflonu i nylonu w procesie produkcji, kierowanie się ekologią i odpowiedzialnością społeczną w swojej działalności Dla Roger Technology najistotniejsze jest zaangażowania ludzi, otwarcie umysłu na innowacje i nowe pomysły, dążenie do perfekcji, stałe zwracanie uwagi na jakość produktów.

ABSOLUTNIE PIERWSI W ZASTOSOWANIU BRUSHLESS Rewolucyjny silnik bezszczotkowy z 12 unikatowymi cechami. Technologia, która zapewnia maksymalną wydajność przy mniejszym zużyciu energii niż inne silniki

BEZSZCZOTKOWY SILNIK TRÓJFAZOWY BRUSHLESS	STEROWNIK CYFROWY I WEKTOROWY NAPĘDU	CYFROWA CISZA SILNIKA
Bardzo mocny silnik, zapewniający duży moment obrotowy, a jedno- cześnie niezwykle małych rozmiarów oraz o kompaktowej budowie, dzięki wyjątkowemu uzwojeniu w formie skupionych cewek, zasilanych przez trójfazowy układ napięcia o przebiegu sinusoidalnym.	Sterownik cyfrowy BRUSHLESS, który pracuje przy niskim napięciu 24 V/36V DC, umożliwia 100% sterowanie napędem w sposób cyfrowy. Dzięki jego działaniu opartemu w całości na mikrosterowniku DSP, można w prosty, precyzyjny i elegancki sposób zaprogramować i spersonalizować bieg oraz wszystkie przewidziane ruchy posiadanego napędu.	Olbrzymie znaczenie ma całkowity, lub prawie całkowity brak jakichkolwiek dźwięków wydawanych przez silnik BRUSHLESS podczas wszystkich jego ruchów.
SILNIK DO SUPERINTENSYWNEJ EKSPLOATACJI	PRĘDKOŚĆ, PRZYSPIESZENIA I SPWOLNIENIA Z NAJWYŻSZĄ PŁYNNOŚCIĄ	BARDZO NISKIE ZUŻYCIE ENERGII
Chcielibyśmy zaskoczyć Państwa jedną podstawową charakterystyką: nawet w przypadku superintensywnej eksploatacji napędu z silnikiem, pozostaje on stale chłodny, pomimo wielu dni użytkowania.	Napęd z wykorzystaniem cyfrowej technologii BRUSHLESS wytwarza idealne, eleganckie ruchy ze stałą siłą i momentem obrotowym w każdym punkcie biegu, zapewniając maksymalnebezpieczeństwo oraz możliwość zmiany prędkości w dowolnym momencie poprzez optymalne sterowanie spowolnieniem i przyspieszeniem.	Silnik, który może pracować przy niskim napięciu, z możliwością superintensywnej eksploatacji, oraz który może działać w środowiskach charakteryzujących się bardzo trudnymi warunkami klimatycznymi, stale utrzymując niski poziom zużycia i poboru energii.
WYKRYCIE PRZESZKODY ORAZ INWERSJA RUCHU Z ZACHOWANIEM PEŁNEGO BEZPIECZEŃSTWA	WBUDOWANY NATYWNY ENKODER CYFROWY	BRAK PROBLEMÓW W PRZYPADKU PRZERWY W DOSTAWIE ENERGII ELEKTRYCZNEJ
Dzięki technologii cyfrowej jesteśmy w stanie wykryć przeszkodę i natychmiast odwrócić pracę silnika, definiując w prosty sposób moment brotowy silnika, czułość, czas i skok inwersji. Wszystko to z zachowaniem maksymalnego bezpieczeństwa.	Silnik BRUSHLESS z niezwykle rozwiniętym, natywnym enkoderem cyfrowym, umożliwia zarządzanie sterowaniem napędu w sposób bezpieczny, precyzyjny i wyjątkowo elegancki.	Dzięki wsparciu wewnętrznych lub zewnętrznych akumulatorów oraz układowi ładowania akumulatorów, napęd może nadal pracować z dużą autonomią, również w przypadku krót- szych lub dłuższych przerw w dostawie energii elektrycznej, zapewniając dużo więcej manewrów w porównaniu z obec- nymi, tradycyjnymi technologiami.
SILNIK O TEMPERATURZE OTOCZENIA	PROSTA INSTALACJA ZA POMOCĄ JEDNEGO KABLA 3-ŻYŁOWEGO	WYMAGAJĄCA I PRECYZYJNA MECHANIKA NA POTRZEBY SILNIKA
Główny cel przyświecający projektantom silnika BRUSHLESS to zbudowanie silnika do superintensywnej eksploatacji oraz wydajności sięgającej 99%. Niezależnie od liczby manewrów wykonywanych w ciągu jednego dnia przez silnik, zawsze pozostaje on chłodny lub, co najwyżej, osiąga temperaturę otoczenia.	A gdybyśmy powiedzieli, że instalacja silnika BRUSHLESS polega po prostu na podłączeniu jednego 3-żyłowego kabla? Prosty jak żaden inny! W ten sposób można sterować napędem w sposób w pełni cyfrowy, dzięki technologii SENSORLESS lub SEN- SORED, dostępnej w zależności od rodzaju napędu.	Stworzyliśmy mechanikę, która pozwala uzyskiwać maksymalne osiągi silnika. Wszystko to dzięki połączeniu najwyższej jakości wewnętrznych procesów produkcyjnych, obróbek mechanicznych oraz doskonałej jakości zastosowanych materiałów żelaznych i nieżelaznych.


	SERIA BRUSHLLESS HIGH SPEED Startuje cyfrowa prędkość
SZYBKOŚĆ	ZARZĄDZANIE	KONTROLA	BEZPIECZEŃSTWO
100% SZYBSZY W PORÓWNANIU DO KONKURENCYJNYCH ROZWIĄZAŃ	PRĘDKOŚCIĄ OTWIERANIA I ZAMYKANIA	PRZYZPIESZENIEM I SPOWALNIANIEM PRZY OTWIERANIU I ZAMYKWANIU	PUNKTOWI SPOWALNIANIA I ZWIĄZANEJ Z NIM PRĘDKOŚCI ORAZ BEZKOMPROMISOWEMU WYKRYWANIU PRZESZKÓD


BM30	BH30	BG30	TW90


SLED	BR21	AYRON


BE20	SMARTY


BIONIK4	BIONIK1PE	BIONIK1PC

Istnieje możliwość montażu urządzania przez profesjonalnego instalatora produktów ROGER.

W przypadku chęci poznania szczegółów montażu prosimy o kontakt z naszym biurem handlowym:

tel. +48 797108180
