Kluczowe parametry techniczne:
Dzięki intuicyjnemu interfejsowi i różnorodnym trybom pracy, FAAC E4000I umożliwia efektywne zarządzanie automatyką bramową, dostosowując się do indywidualnych potrzeb użytkownika.
| SPECYFIKACJA TECHNICZNA FAAC E4000I | |
| Napięcie zasilające | 220-240 V AC 50/60 Hz |
| Maks. moc silnika | 150 W |
| Maks. pobór prądu podłączonych akcesoriów | 1 A |
| Napięcie zasilające akcesoriów | 24.05.2025 |
| Programowanie | 3 wbudowane przyciski (+,-,F) oraz wyświetlacz |
| Logika pracy | Automatyczna (A), Pół-automatyczna (E), Pół-automatyczna (B), Ręczna (C) |
| Programowalne funkcje | Logiki pracy, czas pauzy A, czas pauzy B, siła, prędkości otwierania i zamykania, zakres spowolnienia przy otwieraniu i zamykaniu, prędkość spowolnienia, kierunek pracy, logiki pracy zabezpieczeń w kierunku otwierania i zamykania, wstępne ostrzeganie, maksymalna siła przy starcie, częściowe otwarcie, master/slave, praca wymuszona, uśpienie |
| Czas pracy | Programowalny od 0 do 9 min i 50 sekund |
| Czas pauzy | Programowalny od 0 do 9 min i 50 sekund |
| Siła ciągu | Programowalna w 50 stopniach |
| Regulacja prędkości | Programowalna w 10 stopniach |
| Wejścia | BUS 2easy, 6 inputs (open A, open B, close, stop, safety opening, safety closing) |
| Wyjścia | Bus 2easy, 6 wejść (otwarcie A, otwarcie B, zamknij, stop, zabezpieczenie otwarcia, zabezpieczenie zamknięcia) |
| Szybkozłącza | 1 programowalne wyjście (zabezpieczenie, alarmy, oświetlenie, lampa ostrzegawcza, aktywacja poprzez kanał radiowy 2) |
| Temperatura otoczenia podczas pracy | -20°C ÷ +55°C |

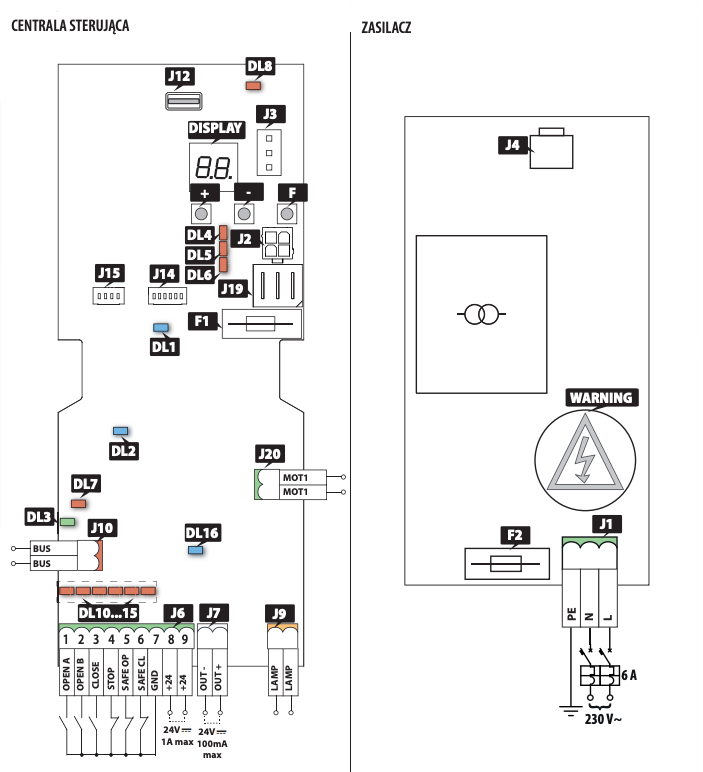

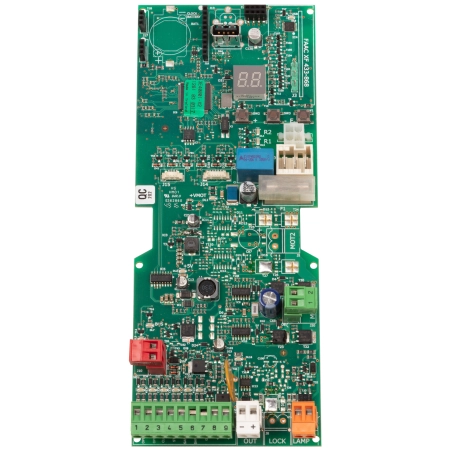

| OPIS SCHEMATU CENTRALI FAAC E4000I | |
| J2 | Złącze do akumulatora XBAT 24 |
| J3 | Złącze modułu radiowego XF |
| J6 | Listwa zaciskowa dla osprzętu |
| J7 | Listwa zaciskowa dla wyjścia OUT |
| J9 | Listwa zaciskowa dla lampy sygnalizacyjnej |
| J10 | Listwa zaciskowa dla BUS 2easy |
| J12 | Złącze dla urządzenia USB |
| J14 | Złącze enkodera |
| J15 | Złącze enkodera |
| J19 | Złącze dla kabla zasilającego centrali |
| J20 | Listwa zaciskowa dla silnika |
| F1 | Bezpiecznik centrali sterującej (F1 = F6.3 A) |
| DL1 | Dioda obecności zasilania dla centrali |
| DL2 | Dioda obecności zasilania dla mikroprocesora |
| DL3 | Dioda sygnalizacyjna diagnostyki BUS 2easy,„BUS MON" |
| DL4 | Dioda sygnalizacyjna „RADIO1" (OMNIDEC) |
| DL5 | Dioda sygnalizacyjna „RADIO2" (OMNIDEC) |
| DL6 | Dioda sygnalizująca błąd/alarm,,ERROR" |
| DL7 | Dioda sygnalizacyjna AKTYWNEGO urządzenia BUS 2easy |
| DL8 | Dioda sygnalizacyjna „USB" |
| DL10 | Dioda statusu OPEN A |
| DL11 | Dioda statusu OPEN B |
| DL12 | Dioda stanu ZAMKNIJ |
| DL13 | Dioda statusu STOP |
| DL14 | Dioda statusu SAFE OP |
| DL15 | Dioda statusu SAFE CL |
| DL16 | Dioda obecności zasilania dla osprzętu |
| ZASILACZ | |
| J1 | Listwa zaciskowa napięcia zasilania sieciowego |
| J4 | Złącze dla kabla zasilającego centrali |
| F2 | Bezpiecznik centrali sterującej (F2 = F2.5A) |
| OSTRZEŻENIE | Sygnalizowanie RYZYKA PORAŻENIA PRĄDEM |
