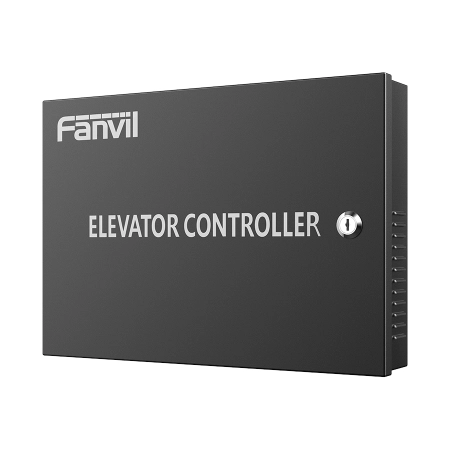

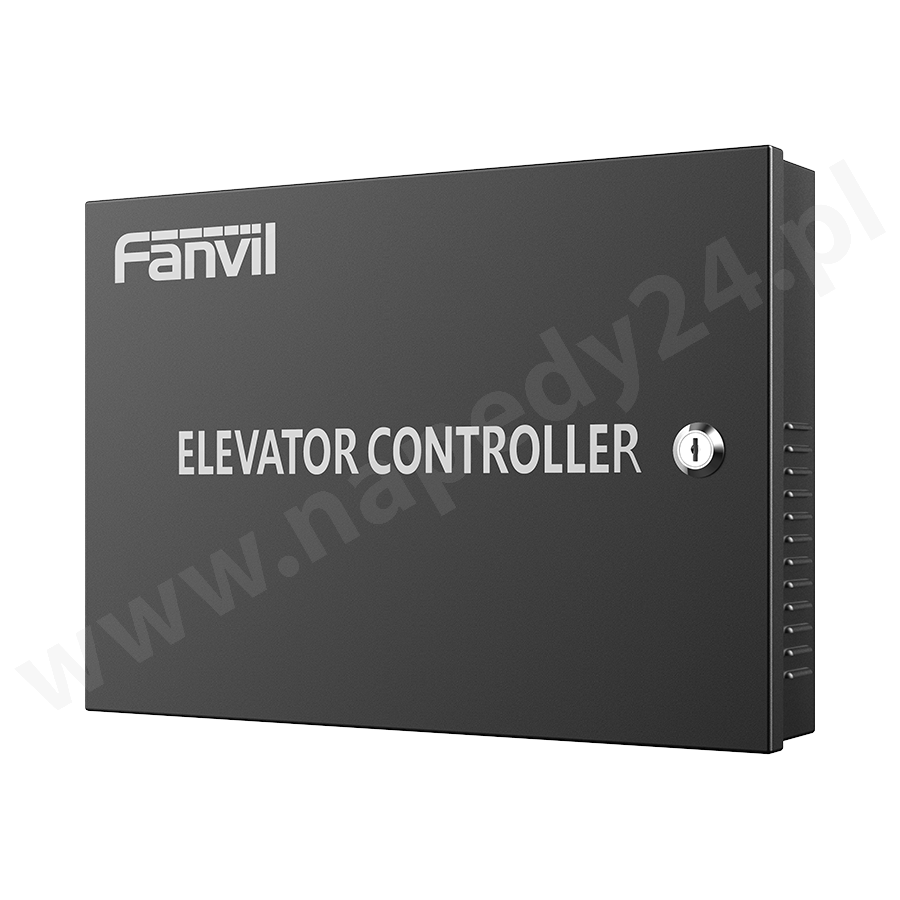

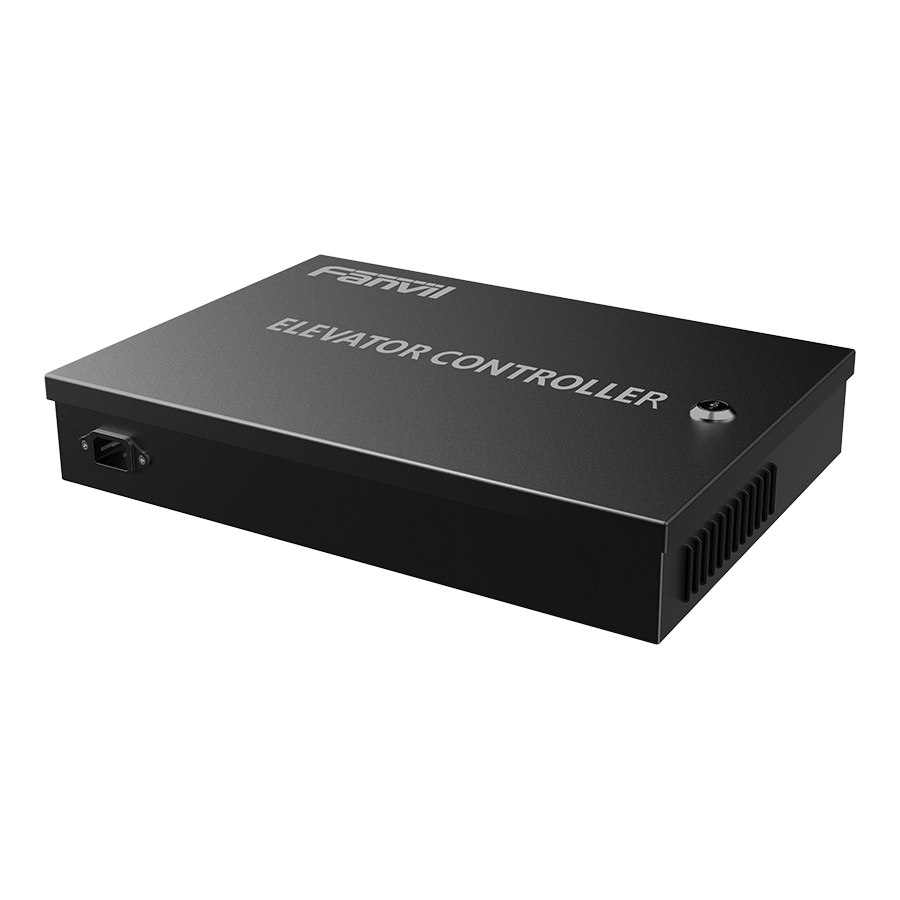

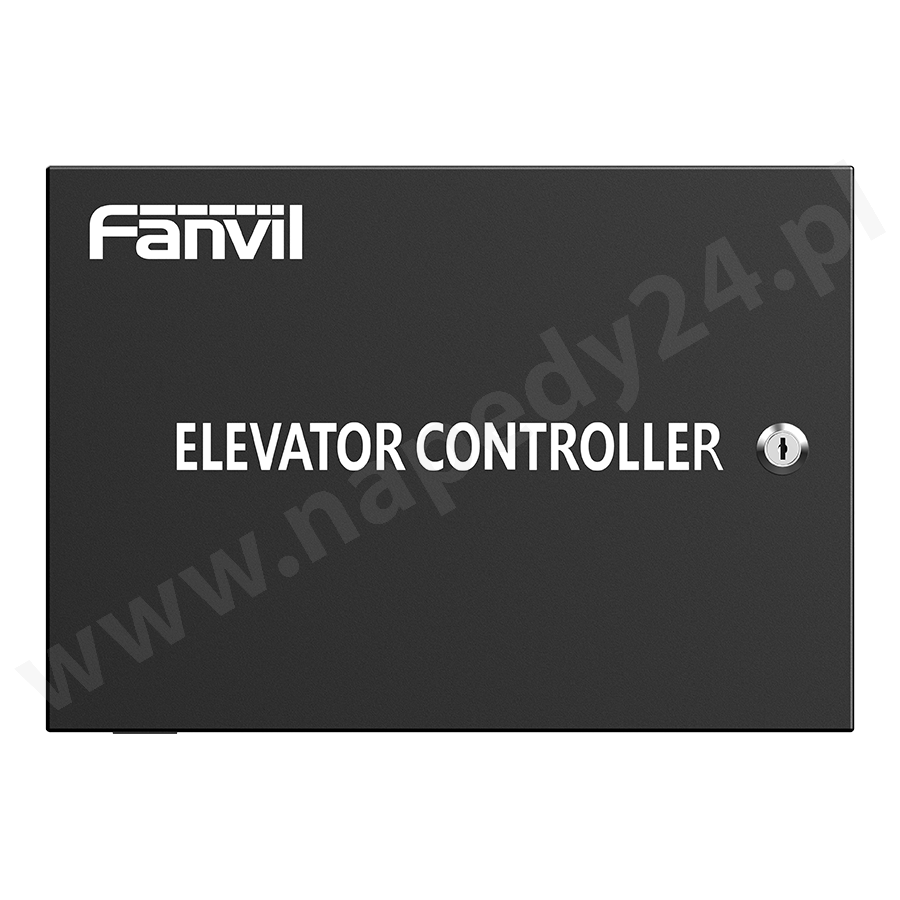

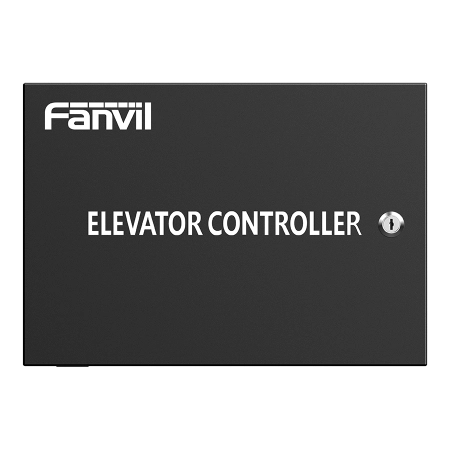

Kontroler dostępu do windy FANVIL EC20 - system wideodomofonowy
DOSTĘPNOŚĆ: dostępny
CZAS WYSYŁKI: 48 godzin
KOSZT WYSYŁKI: od 0,00 zł
NUMER KATALOGOWY: (13537)
KOD PRODUCENTA: EC20
STAN PRODUKTU: nowy
GWARANCJA: do 24 miesięcy
Potrzebujesz pomocy? Masz pytanie?Zapytaj o produkt
- OPIS PRODUKTU
- DANE TECHNICZNE
- INSTALACJA
- FANVIL
- DO POBRANIA (1)
Fanvil EC20 – sterownik kontroli dostępu do wind z obsługą 128 pięter
Fanvil EC20 to profesjonalny sterownik kontroli dostępu do wind, przeznaczony do budynków mieszkalnych, apartamentowców, biurowców i obiektów komercyjnych. Umożliwia zarządzanie dostępem do wybranych kondygnacji oraz integrację systemu windowego z wideodomofonami IP, kontrolą dostępu i systemami bezpieczeństwa budynku.
Sterownik obsługuje standardowo 16 pięter, a dzięki modułowej konstrukcji może zostać rozbudowany do 128 pięter przy zastosowaniu dodatkowych modułów sterujących. Umożliwia przypisywanie uprawnień dostępu do określonych kondygnacji oraz współpracę z czytnikami kart zbliżeniowych.
Fanvil EC20 obsługuje rejestrację do 50 000 kart, komunikację sieciową TCP/IP i integrację z platformą Fanvil FCMS. W kompatybilnym systemie mieszkańcy mogą przywoływać windę za pośrednictwem monitorów wideodomofonowych, stacji bramowych, stacji portierskich i aplikacji mobilnych.
16–128 pięter
Do 50 000 kart
TCP/IP / Wiegand
Integracja FANVIL
Najważniejsze zalety sterownika Fanvil EC20
Kontrola dostępu do 128 pięter
Standardowa obsługa 16 pięter z możliwością rozbudowy do 128 kondygnacji za pomocą dodatkowych modułów sterujących, kupowanych oddzielnie.
Indywidualne uprawnienia dostępu
Możliwość przypisywania użytkownikom uprawnień do określonych pięter pozwala ograniczyć dostęp do wybranych części budynku i usprawnić zarządzanie ruchem.
Obsługa do 50 000 kart
Współpraca z kompatybilnymi czytnikami kart IC oraz możliwość rejestracji do 50 000 kart sprawiają, że sterownik może pracować w rozbudowanych obiektach.
Integracja z wideodomofonami FANVIL
Komunikacja przez sieć LAN umożliwia współpracę ze stacjami bramowymi, monitorami, stacjami portierskimi i platformą FCMS, tworząc zintegrowany system kontroli wejścia i wind.
Zastosowanie sterownika kontroli dostępu do wind Fanvil EC20
Fanvil EC20 jest przeznaczony do systemów kontroli dostępu do wind w apartamentowcach, osiedlach mieszkaniowych, budynkach biurowych, hotelach i obiektach o ograniczonym dostępie do wybranych kondygnacji. Pozwala powiązać uprawnienia użytkownika z dostępem do określonych pięter.
Dzięki integracji z systemem wideodomofonowym FANVIL mieszkańcy mogą korzystać z funkcji przywoływania windy za pośrednictwem kompatybilnych monitorów, stacji bramowych, stacji portierskich i aplikacji mobilnych. Sterownik może współpracować z platformą zarządzania Fanvil FCMS.
Modułowa architektura pozwala rozbudować obsługę z 16 do 128 pięter, a interfejsy RS-485, Wiegand i wejście sygnalizacji pożarowej ułatwiają integrację z odpowiednio dobranymi urządzeniami zewnętrznymi.
Inteligentna kontrola dostępu do pięter – jeden system dla windy i wideodomofonu
Fanvil EC20 umożliwia połączenie zarządzania dostępem do kondygnacji z infrastrukturą wideodomofonową budynku. Obsługa do 50 000 kart, rozbudowa do 128 pięter i integracja z platformą FCMS sprawiają, że jest to funkcjonalne rozwiązanie dla nowoczesnych obiektów wielokondygnacyjnych.
Najważniejsze funkcje Fanvil EC20
- Sterownik kontroli dostępu do wind
- Standardowa obsługa 16 pięter
- Rozbudowa do 128 pięter
- Indywidualne uprawnienia do pięter
- Obsługa do 50 000 kart
- Współpraca z czytnikami kart IC
- Komunikacja sieciowa TCP/IP
- Port Ethernet RJ45 10/100 Mb/s
- 4 interfejsy RS-485
- Interfejs Wiegand 26/34
- Wejście sygnalizacji pożarowej
- Integracja z wideodomofonami FANVIL
- Współpraca z platformą FCMS
- Przywoływanie windy z urządzeń systemu
Dlaczego warto wybrać Fanvil EC20?
Fanvil EC20 pozwala stworzyć zintegrowany system kontroli dostępu do wind i poszczególnych pięter. Możliwość nadawania indywidualnych uprawnień, obsługa do 50 000 kart oraz rozbudowa do 128 pięter zapewniają elastyczność przy projektowaniu instalacji w budynkach wielokondygnacyjnych.
Istotną zaletą jest integracja z systemami wideodomofonowymi FANVIL oraz platformą FCMS. Dzięki temu zarządzanie dostępem do budynku i korzystaniem z windy może odbywać się w ramach jednej, odpowiednio skonfigurowanej infrastruktury.
Dane techniczne
Dane techniczne sterownika Fanvil EC20
| Informacje ogólne | |
| Producent | Fanvil |
| Model | EC20 |
| Typ | Sterownik kontroli dostępu do wind |
| Obsługiwane piętra | 16 standardowo |
| Maksymalna rozbudowa | 128 pięter z dodatkowymi modułami |
| Liczba kart | Do 50 000 |
| Komunikacja i interfejsy | |
| Protokół sieciowy | TCP/IP |
| Ethernet | 1 × RJ45 10/100 Mb/s |
| RS-485 | 4 |
| Wiegand | 1 × Wiegand 26/34 |
| Wejście pożarowe | 1 |
| Zasilanie i warunki pracy | |
| Zasilanie | 110 / 220 V AC ±10%, 50/60 Hz |
| Zasilacz wewnętrzny | 12 V DC / 3 A |
| Temperatura pracy | −30°C do +70°C |
| Wilgotność pracy | 10–90% RH, bez kondensacji |
| Wymiary | 370 × 260 × 65 mm |
Instalacja
Instalacja sterownika Fanvil EC20
Sterownik Fanvil EC20 należy zintegrować z instalacją sterowania windy, siecią LAN oraz odpowiednimi urządzeniami kontroli dostępu. Zakres połączeń zależy od modelu windy i projektu systemu.
| Możliwości podłączenia | |
| Sieć LAN | Ethernet RJ45, TCP/IP |
| Interfejsy RS-485 | 4 porty |
| Czytnik kart | Wiegand 26/34 |
| System pożarowy | 1 wejście alarmowe |
| Zasilanie | 110 / 220 V AC |
Przykładowy schemat integracji
Uwaga: Schemat ma charakter poglądowy. Połączenia z automatyką windy, systemem pożarowym i zasilaniem sieciowym należy wykonać zgodnie z dokumentacją producentów i projektem instalacji.
Kupując ten produkt otrzymujesz
Podstawowym elementem jest sterownik Fanvil EC20. Dodatkowe moduły rozszerzeń, czytniki kart i urządzenia wideodomofonowe dobiera się oddzielnie.
01
Sterownik Fanvil EC20
Jednostka sterująca dostępem do 16 pięter, z możliwością rozbudowy.
02
Akcesoria montażowe
Jeśli występują w fabrycznej kompletacji.
03
Karta gwarancyjna
Jeśli jest dołączana do produktu.
04
Dokumentacja urządzenia
W zakresie dostarczonym przez producenta.
05
Dowód zakupu
Paragon lub faktura VAT.
FAQ – najczęściej zadawane pytania
Ile pięter obsługuje Fanvil EC20?
Standardowo 16 pięter. Zastosowanie dodatkowych modułów sterujących pozwala rozbudować system do 128 pięter.
Czy EC20 umożliwia ograniczenie dostępu do wybranych pięter?
Tak. Sterownik pozwala przypisywać użytkownikom określone uprawnienia dostępu do kondygnacji.
Czy sterownik współpracuje z kartami zbliżeniowymi?
Tak. EC20 współpracuje z kompatybilnymi czytnikami kart IC i obsługuje rejestrację do 50 000 kart.
Czy można przywoływać windę z wideodomofonu?
Tak, w kompatybilnym systemie FANVIL. Funkcja może być dostępna z monitorów, stacji bramowych, stacji portierskich i aplikacji mobilnych, zależnie od konfiguracji.
Czy dodatkowe moduły rozszerzeń są w zestawie?
Nie należy zakładać, że są częścią zestawu. Producent wskazuje, że moduły pozwalające rozbudować system do 128 pięter są kupowane oddzielnie.
Bezpieczeństwo produktu i użytkownika
Fanvil EC20 jest urządzeniem przeznaczonym do integracji z systemami sterowania windą. Prace instalacyjne i uruchomieniowe powinny być wykonywane przez uprawniony personel, z uwzględnieniem dokumentacji producenta windy i obowiązujących wymagań bezpieczeństwa dźwigów.
Urządzenie zasilane jest napięciem 110 / 220 V AC. Przed wykonywaniem połączeń należy odłączyć zasilanie i zabezpieczyć instalację przed przypadkowym załączeniem. Integracja z systemem sygnalizacji pożarowej nie może zakłócać wymaganych funkcji bezpieczeństwa windy.
Dane techniczne sterownika kontroli dostępu do wind Fanvil EC20
Fanvil EC20 to sieciowy sterownik kontroli dostępu do wind, obsługujący standardowo 16 pięter i umożliwiający rozbudowę do 128 pięter za pomocą dodatkowych modułów. Współpracuje z czytnikami kart IC, systemami wideodomofonowymi FANVIL i platformą FCMS.
| Informacje ogólne | |
| Producent | Fanvil |
| Model | EC20 |
| Rodzaj urządzenia | Sterownik kontroli dostępu do wind |
| Przeznaczenie | Budynki mieszkalne, apartamentowce, biurowce i obiekty komercyjne |
| Architektura systemu | Modułowa |
| Obsługa pięter standardowo | 16 |
| Maksymalna liczba pięter | 128 |
| Rozbudowa systemu | Dodatkowe moduły sterujące, kupowane oddzielnie |
| Przydzielanie uprawnień do pięter | Tak |
| Kontrola dostępu | |
| Obsługa czytników kart | Tak, kompatybilne czytniki kart IC |
| Maksymalna liczba kart | 50 000 |
| Uprawnienia użytkowników | Dostęp do określonych kondygnacji |
| Integracja z kontrolą dostępu | Tak |
| Integracja z systemem interkomowym | Tak, przez sieć LAN |
| Integracja z systemem pożarowym | Wejście sygnalizacji alarmowej |
| Komunikacja i interfejsy | |
| Protokół sieciowy | TCP/IP |
| Port Ethernet | 1 × RJ45 |
| Prędkość Ethernet | 10/100 Mb/s, automatyczne dostosowanie |
| Interfejsy RS-485 | 4 |
| Interfejs Wiegand | 1 × Wiegand 26/34 |
| Wejście sygnalizacji pożarowej | 1 |
| Integracja z systemem FANVIL | |
| Platforma zarządzania | Fanvil FCMS |
| Współpraca ze stacjami bramowymi | Tak, z kompatybilnymi urządzeniami |
| Współpraca z monitorami wewnętrznymi | Tak, z kompatybilnymi urządzeniami |
| Współpraca ze stacjami portierskimi | Tak, z kompatybilnymi urządzeniami |
| Współpraca z aplikacjami mobilnymi | Tak, w kompatybilnym systemie |
| Przywoływanie windy z urządzeń systemu | Tak, zależnie od konfiguracji |
| Zasilanie | |
| Napięcie zasilania | 110 V / 220 V AC ±10% |
| Częstotliwość zasilania | 50/60 Hz |
| Wbudowany zasilacz | 12 V DC / 3 A |
| Warunki środowiskowe | |
| Temperatura pracy | −30°C do +70°C |
| Temperatura przechowywania | −40°C do +70°C |
| Wilgotność pracy | 10–90% RH |
| Kondensacja wilgoci | Niedopuszczalna |
| Wymiary | |
| Długość | 370 mm |
| Szerokość | 260 mm |
| Wysokość | 65 mm |
| Wymiary całkowite | 370 × 260 × 65 mm |
Instalacja sterownika kontroli dostępu do wind Fanvil EC20
Fanvil EC20 jest sieciowym sterownikiem przeznaczonym do integracji z automatyką windy, czytnikami kart, systemami wideodomofonowymi i platformą zarządzania FCMS. Urządzenie obsługuje standardowo 16 pięter, z możliwością rozbudowy do 128 za pomocą dodatkowych modułów.
Sposób montażu i konfiguracji zależy od typu windy, zastosowanych modułów oraz projektu instalacji. Integrację z systemem sterowania dźwigu należy uzgodnić z jego producentem lub uprawnionym serwisem.
Możliwości podłączenia Fanvil EC20
Sieć LAN i platforma FCMS
Port RJ45 10/100 Mb/s zapewnia komunikację TCP/IP z infrastrukturą sieciową. Pozwala zintegrować sterownik z kompatybilnymi urządzeniami FANVIL oraz platformą FCMS.
Interfejsy RS-485
Cztery interfejsy RS-485 umożliwiają komunikację z odpowiednimi urządzeniami i modułami systemu sterowania. Szczegóły połączeń zależą od projektu i dokumentacji instalacyjnej.
Czytnik kart Wiegand
Interfejs Wiegand 26/34 umożliwia współpracę z kompatybilnym czytnikiem kart. System obsługuje rejestrację do 50 000 kart i przypisywanie uprawnień do wybranych pięter.
System sygnalizacji pożarowej
Jedno wejście sygnalizacji pożarowej umożliwia integrację z odpowiednim systemem bezpieczeństwa budynku. Funkcję należy skonfigurować zgodnie z projektem i wymaganiami bezpieczeństwa windy.

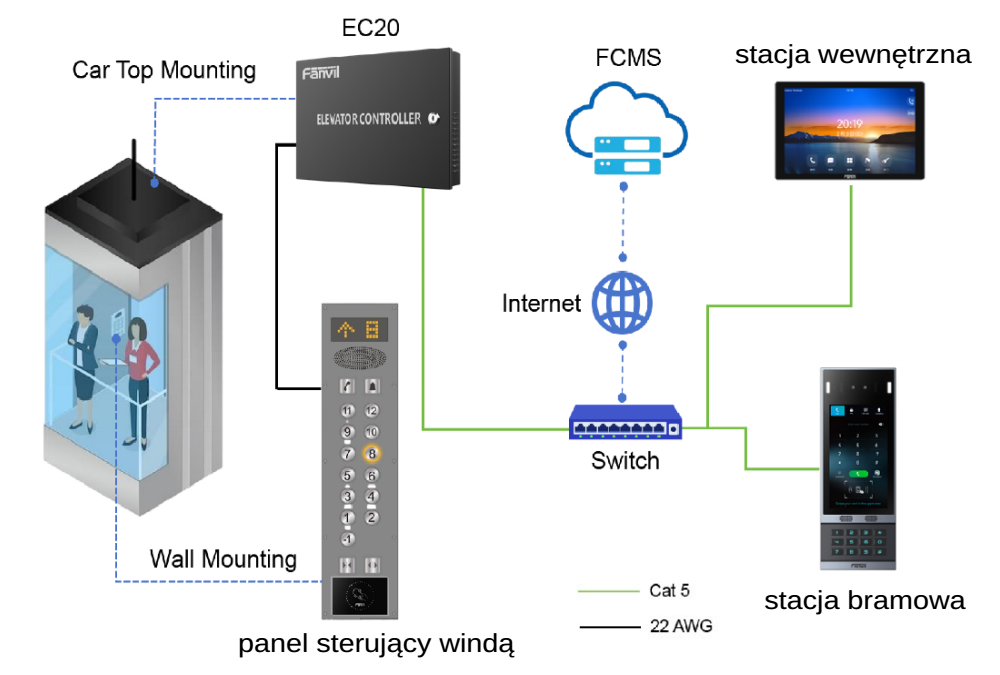

Przykładowy schemat integracji Fanvil EC20
Schemat przedstawia ideę współpracy sterownika windy z panelem sterowania dźwigu, siecią LAN, platformą FCMS oraz urządzeniami wideodomofonowymi FANVIL.
Ważne: Ilustracja ma charakter poglądowy i nie zastępuje schematu połączeń elektrycznych. Dobór przewodów, sposób podłączenia automatyki dźwigu i konfigurację należy określić na podstawie dokumentacji technicznej urządzeń.
Montaż i konfiguracja sterownika EC20
- Weryfikacja kompatybilności. Sprawdź możliwość integracji sterownika EC20 z konkretnym modelem windy, jej automatyką i istniejącym systemem kontroli dostępu.
- Dobór liczby obsługiwanych pięter. Określ liczbę kondygnacji. Dla instalacji powyżej 16 pięter uwzględnij odpowiednie dodatkowe moduły sterujące.
- Przygotowanie zasilania. Zapewnij zasilanie 110 V lub 220 V AC zgodnie z dokumentacją i wymaganiami bezpieczeństwa instalacji.
- Podłączenie komunikacji. Połącz sterownik z siecią LAN. Pozostałe interfejsy, w tym RS-485 i Wiegand, podłącz zgodnie z projektem systemu.
- Integracja z automatyką windy. Wykonaj połączenia i konfigurację w uzgodnieniu z uprawnionym serwisem lub producentem dźwigu.
- Konfiguracja uprawnień. Zdefiniuj dostęp do określonych pięter, użytkowników i karty, a następnie skonfiguruj współpracę z kompatybilnymi urządzeniami FANVIL.
- Testy systemu. Sprawdź poprawność przywoływania windy, ograniczeń dostępu, komunikacji sieciowej i współpracy z systemami bezpieczeństwa.
Bezpieczeństwo instalacji: Fanvil EC20 jest urządzeniem współpracującym z systemem sterowania dźwigu. Prace wymagające ingerencji w automatykę windy powinny być wykonywane przez odpowiednio uprawniony personel. System kontroli dostępu nie może ograniczać ani zastępować funkcji bezpieczeństwa windy.
