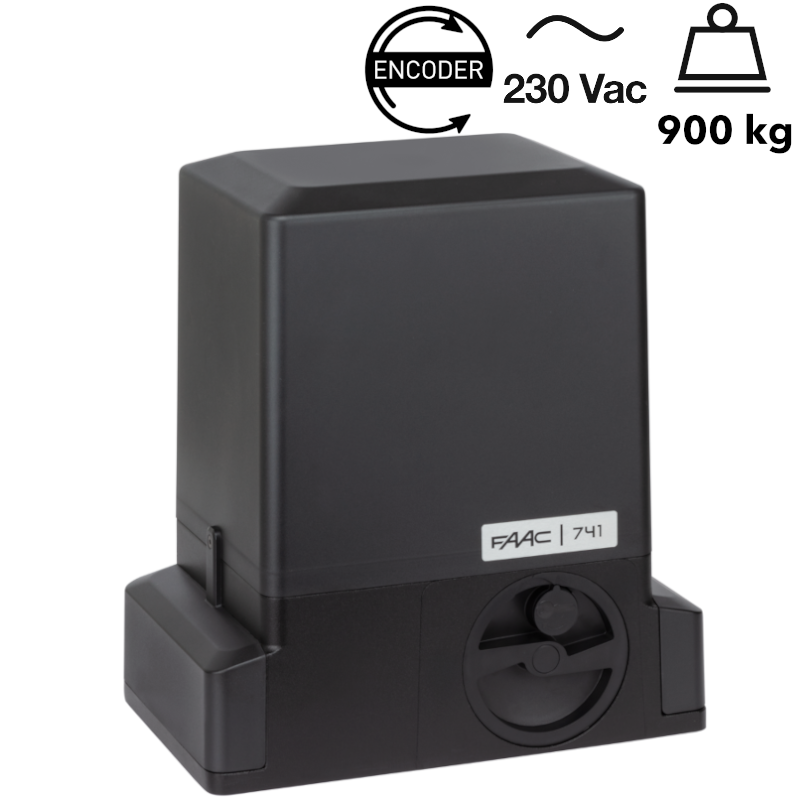

Siłownik do bram przesuwnych o cieżarze 900 kg FAAC 741 E Z16 z enkoderem
DOSTĘPNOŚĆ: PRODUKT WYCOFANY - zapytaj o zamiennik
KOSZT WYSYŁKI: od 30,00 zł
NUMER KATALOGOWY: 741 E Z16 z enkoderem
KOD PRODUCENTA: 1097815
PRODUCENT: FAAC
KOMPLETACJA: SIŁOWNIK
WAGA BRAMY: 900 kg
CYKL PRACY: UŻYCIE ŚREDNIO INTENSYWNE
PRĘDKOŚĆ OTWIERANIA: NORMALNA
ENKODER: TAK
WYŁĄCZNIK KRAŃCOWY: MAGNETYCZNY
ZASILANIE SILNIKA: 230V
- OPIS PRODUKTU
- DANE TECHNICZNE
- WYMIARY
- PRZYKŁAD INSTALACJI
- Do użytku przydomowego
- Szybka i prosta instalacja dzięki wbudowanej centrali sterującej
- Napęd samohamowny - nie wymaga stosowania zamka elektromagnetycznego nawet w sytuacji braku zasilania
- W przypadku awarii zasilania, rozblokowanie napędu zabezpieczone kluczem spersonalizowanym umożliwia ręczne otwarcie i zamknięcie bramy
SPECYFIKACJA URZĄDZENIA:
Napięcie zasilania 220-240 V AC 50/60 Hz
Rodzaj silnika Asynchroniczny, jednofazowy
Maksymalny pobór mocy 500 W
Maksymalny moment obrotowy 24 Nm
Maksymalna siła ciągu 650 N
Stopień redukcji 1:25
Maksymalna szerokość skrzydła bramy 15 m
Prędkość przesuwu skrzydła bramy 12 m/min
Regulacja prędkości przesuwu Brak
Wyłącznik krańcowy Magnetyczny
Koło zębate Z16 M4
Enkoder Optyczny, inkrementalny
Regulacja siły Poprzez centralę sterującą (50 poziomów)
Temperatura otoczenia podczas pracy -20°C ÷ +55°C
Zabezpiczenie termiczne 140°C
Stopień ochrony IP44
Ciężar urządzenia 11 kg
Wymiary urządzenia (DxGxW) 295x181x320 mm
Maksymalny ciężar skrzydła bramy 900 kg
Częstotliwość użytkowania S3 - 40%
Centrala sterująca 740D (wbudowana)
Opakowanie zawiera: napęd elektromechaniczny 741 z kołem zębatym Z16 M4 oraz wbudowaną centralą sterującą 740 D i enkoderem, dwa
klucze spersonalizowane do rozblokowania napędu, magnesy do aktywacji wyłącznika krańcowego, podstawę montażową oraz kondensator
rozruchowy 12,5 uF/400 V.
WYBÓR LAMPY:
WYBÓR LISTWY:
| DANE TECHNICZNE SIŁOWNIKA FAAC 741 | |
| Parametr | Model 741 E Z16 z enkoderem |
| Napięcie zasilania | 220–240 V AC 50/60 Hz |
| Rodzaj silnika | Asynchroniczny, jednofazowy |
| Maksymalny pobór mocy | 500 W |
| Maksymalny moment obrotowy | 24 Nm (*) |
| Maksymalna siła ciągu | 650 N (*) |
| Stopień redukcji | 01:25:00 |
| Maksymalna szerokość skrzydła bramy | 15 m |
| Prędkość przesuwu skrzydła bramy | 12 m/min |
| Regulacja prędkości przesuwu | Brak |
| Wyłącznik krańcowy | Magnetyczny |
| Koło zębate | Z16 M4 |
| Enkoder | Optyczny, inkrementalny |
| Regulacja siły | Poprzez centralę sterującą (50 poziomów) |
| Temperatura otoczenia podczas pracy | -20°C ÷ +55°C |
| Zabezpieczenie termiczne | 140°C |
| Stopień ochrony | IP44 |
| Ciężar urządzenia | 11 kg |
| Wymiary urządzenia (DxGxW) | 295 x 181 x 320 mm |
| Maksymalny ciężar skrzydła bramy | 900 kg |
| Częstotliwość użytkowania | S3 – 40% |
| Centrala sterująca | 740D (wbudowana) |
| Uwagi | (*) Dane odnoszą się do zasilania napięciem 230 V AC 50 Hz |
WYMIARY NAPĘDU BRAMY PRZESUWNEJ FAAC 741
PRZYKŁAD INSTALACJI AUTOMATU DO BRAMY PRZESUWNEJ FAAC 741
| PRZYKŁAD TYPOWEJ INSTALACJI FAAC 741 | |||
| Ref. | Ilość | Opis | Kod |
| 1 | 1 | Napęd 741 Z16 z wbudowaną centralą sterującą i płytą montażową | 1097815 |
| 5 | Listwa zębata, metalowa (8x30x1000 mm) | LZ 08 | |
| 1 | Odbiornik radiowy 2-kanałowy FAAC RP2 FDS 433-868 | 787022 | |
| 3 | Pilot 2-kanałowy FAAC XT2 FDS 433-868 | 7870091 | |
| 2 | 1 | Lampa ostrzegawcza XLED | 410029 |
| 5 | 1 | Para fotokomórek FAAC XP 20 D | 785102 |
| 3 | 1 | Przełącznik kluczykowy XK10 | 401302 |
| 1 | Zamek z kluczem spersonalizowanym do XK10 | 71275101/10 | |
