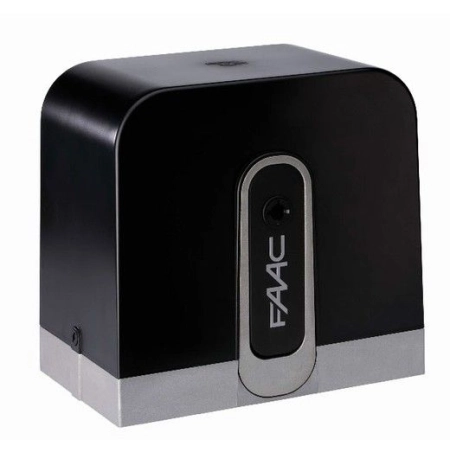

Siłownik do bramy przesuwnej FAAC C720 do 400kg
DOSTĘPNOŚĆ: dostępny
CZAS WYSYŁKI: 2-3 dni
KOSZT WYSYŁKI: od 30,00 zł
NUMER KATALOGOWY: C720
KOD PRODUCENTA: 109320
STAN PRODUKTU: nowy
GWARANCJA: do 24 miesięcy
PRODUCENT: FAAC
KOMPLETACJA: SIŁOWNIK
WAGA BRAMY: 400 kg
CYKL PRACY: UŻYCIE ŚREDNIO INTENSYWNE
PRĘDKOŚĆ OTWIERANIA: NORMALNA
ENKODER: TAK
WYŁĄCZNIK KRAŃCOWY: MAGNETYCZNY
ZASILANIE SILNIKA: 230V
- OPIS PRODUKTU
- DANE TECHNICZNE
- WYMIARY
- PRZYKŁAD INSTALACJI
Napęd C720 znanej firmy FAAC polecamy szczególnie do bram przesuwnych, o ciężarze do 400kg przeznaczonych do użytku prywatnego.
Automatyka umożliwia zainstalowanie różnych akcesoriów, które zwiększają jej funkcjonalność i zwiększają bezpieczeństwo.
- Do użytku przydomowego
- Przekładnia cykloidalna redukująca drgania i hałas. PATENT FAAC
- Wyjątkowa sprawność mechaniczna >80%
- Centrala sterująca z regulacją siły napędu oraz wirtualnym enkoderem, pełniącym funkcję zabezpieczenia przeciwzgnieceniowego (odwracanie ruchu skrzydła po wykryciu przeszkody)
- Magnetyczny wyłącznik krańcowy
- Funkcja Master-Slave pozwalająca na połączenie dwóch napędów w aplikacji bram naprzeciwbieżnych
- Napięcie zasilania 220-240 V AC 50/60 Hz
- Rodzaj silnika Szczotkowy, 24 V DC
- Maksymalny pobór mocy 170 W
- Maksymalny moment obrotowy 18 Nm
- Maksymalna siła ciągu 320 N
- Stopień redukcji 1:49
- Maksymalna szerokość skrzydła bramy 15 m
- Prędkość przesuwu skrzydła bramy 18 m/min (regulowana)
- Regulacja prędkości przesuwu Poprzez centralę sterującą (10 poziomów)
- Wyłącznik krańcowy Magnetyczny
- Koło zębate Z28 M4
- Enkoder Wirtualny
- Regulacja siły Poprzez centralę sterującą (50 poziomów)
- Temperatura otoczenia podczas pracy -20°C ÷ +55°C
- Stopień ochrony IP44
- Ciężar urządzenia 8 kg
- Wymiary urządzenia (DxGxW) 304x180x282 mm
- Maksymalny ciężar skrzydła bramy 400 kg
- Częstotliwość użytkowania 100%
- Centrala sterująca E721 (wbudowana)
Opakowanie zawiera: napęd elektromechaniczny C720 z kołem zębatym Z28 M4 oraz wbudowaną centralą sterującą E721 wyposażoną w wirtualny enkoder, klucz do rozblokowania napędu, magnesy do aktywacji wyłącznika krańcowego, podstawę montażową.
WYBÓR LAMPY:
WYBÓR LISTWY:
| DANE TECHNICZNE SIŁOWNIKA FAAC C720 | |
| Parametr | Model C720 |
| Napięcie zasilania | 220–240 V AC 50/60 Hz |
| Rodzaj silnika | Szczotkowy, 24 V DC |
| Maksymalny pobór mocy | 170 W |
| Maksymalny moment obrotowy | 18 Nm |
| Maksymalna siła ciągu | 320 N |
| Stopień redukcji | 01:49:00 |
| Maksymalna szerokość skrzydła bramy | 15 m |
| Prędkość przesuwu skrzydła bramy | 18 m/min (regulowana) |
| Regulacja prędkości przesuwu | Poprzez centralę sterującą (10 poziomów) |
| Wyłącznik krańcowy | Magnetyczny |
| Koło zębate | Z28 M4 |
| Enkoder | Wirtualny |
| Regulacja siły | Poprzez centralę sterującą (50 poziomów) |
| Temperatura otoczenia podczas pracy | -20°C ÷ +55°C |
| Stopień ochrony | IP44 |
| Ciężar urządzenia | 8 kg |
| Wymiary urządzenia (DxGxW) | 304 x 180 x 282 mm |
| Maksymalny ciężar skrzydła bramy | 400 kg |
| Częstotliwość użytkowania | 100,00% |
| Centrala sterująca | E721 (wbudowana) |

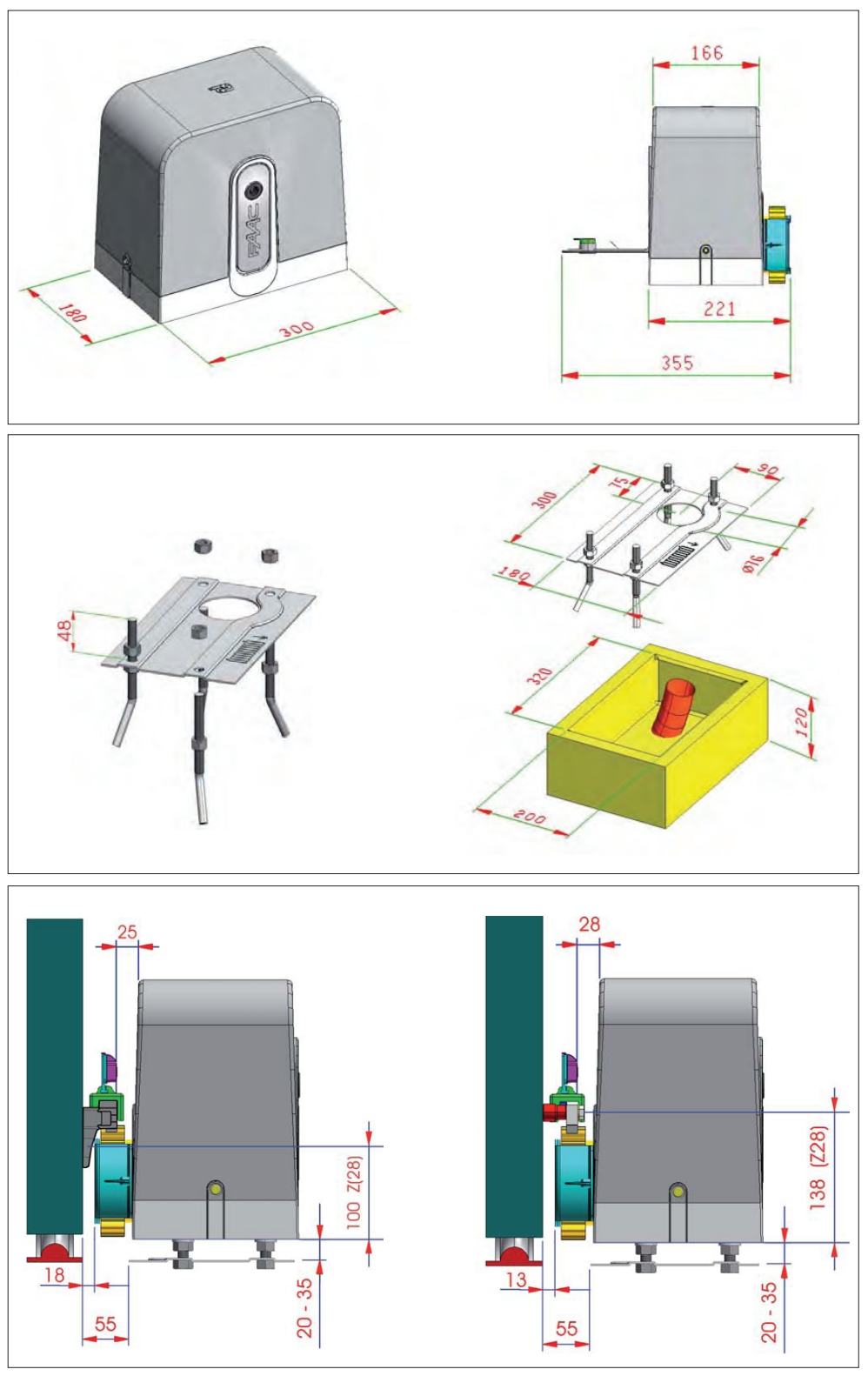

WYMIARY NAPĘDU BRAMY PRZESUWNEJ FAAC C720

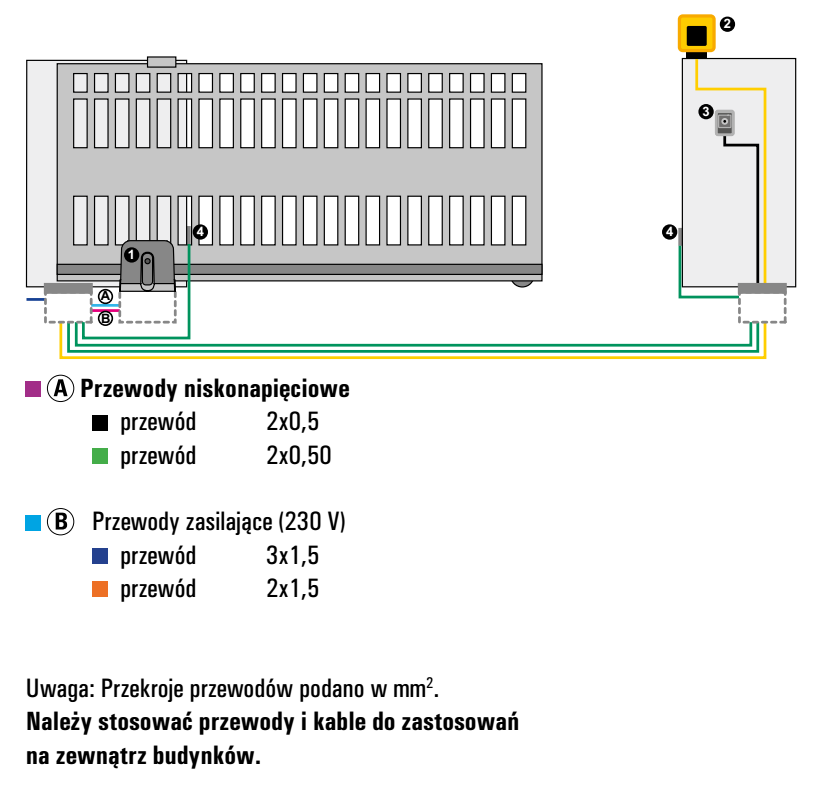

PRZYKŁAD INSTALACJI AUTOMATU DO BRAMY PRZESUWNEJ FAAC C720
| PRZYKŁAD TYPOWEJ INSTALACJI FAAC C720 | |||
| Ref. | Ilość | Opis | Kod |
| 1 | 1 | Napęd C720 z wbudowaną centralą sterującą i płytą montażową | 109320 |
| 5 | Listwa zębata, technopolimerowa (20x28x1000 mm) | SP157 | |
| 1 | Moduł częstotliwości FAAC XF FDS 433-868 | 787025 | |
| 3 | Pilot 4-kanałowy FAAC XT4 FDS 433-868 | 787018 | |
| 2 | 1 | Lampa ostrzegawcza XLED | 410029 |
| 5 | 1 | Para fotokomórek XP 20B D | 785103 |
| 3 | 1 | Przełącznik kluczykowy XK10 | 401302 |
| 1 | Zamek z kluczem spersonalizowanym do XK10 | 71275101/10 | |
