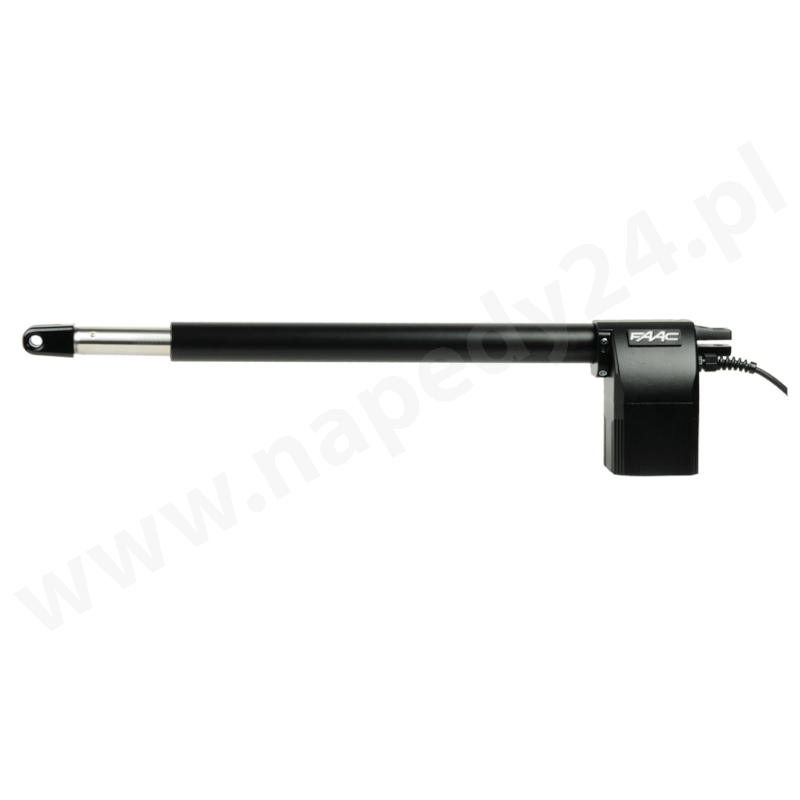

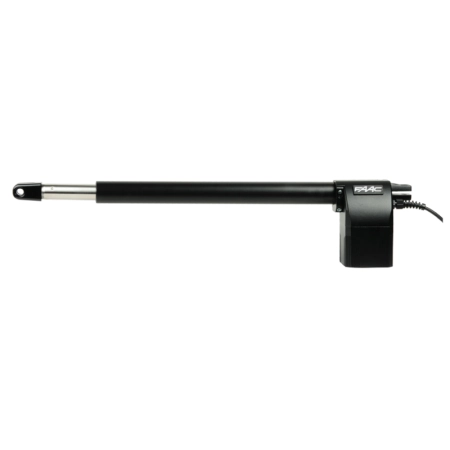

Siłownik do bramy skrzydłowej FAAC 414 LONG DX PRAWY
DOSTĘPNOŚĆ: dostępny
CZAS WYSYŁKI: 2-3 dni
KOSZT WYSYŁKI: od 30,00 zł
NUMER KATALOGOWY: 6171023
KOD PRODUCENTA: 414 DX
STAN PRODUKTU: nowy
GWARANCJA: do 24 miesięcy
PRODUCENT: FAAC
KOMPLETACJA: SIŁOWNIK
SZEROKOŚĆ SKRZYDŁA: 4,0m
CYKL PRACY: REZYDENCYJNY
PRĘDKOŚĆ OTWIERANIA: NORMALNA
ENKODER: NIE
WYŁĄCZNIK KRAŃCOWY: BRAK
ZASILANIE SILNIKA: 230V
- OPIS PRODUKTU
- DANE TECHNICZNE
- WYMIARY
- WARUNKI INSTALACJI
- PRZYKŁAD INSTALACJI
WYBÓR LAMPY:
| DANE TECHNICZNE SIŁOWNIKA FAAC 414 LONG | |
| Parametr | Model 414 LONG |
| Napięcie zasilania | 220–240 V AC 50/60 Hz |
| Rodzaj silnika | Asynchroniczny, jednofazowy |
| Maks. pobór mocy | 280 W |
| Maks. siła ciągu | 3500 N (*) |
| Maks. prędkość liniowa (tłoka) | 16 mm/sek. (*) |
| Użyteczny skok roboczy | 490 mm |
| Maks. kąt otwarcia skrzydła | 110° |
| Temperatura otoczenia podczas pracy | -20°C ÷ +55°C |
| Zabezpieczenie termiczne | 140°C |
| Stopień ochrony | IP44 |
| Ciężar urządzenia | 6,5 kg |
| Częstotliwość użytkowania | 18 cykli/godzinę |
| Maks. szerokość skrzydła | 4–5 m (z zamkiem elektromagnetycznym) |
| Wsporniki montażowe | Wspornik tylny (do słupka) do przyspawania/przykręcenia – wspornik przedni (do skrzydła) do przyspawania |
| Wymiary urządzenia (DxGxW) | 745 x 101 x 172 mm |
| Centrala sterująca | Brak |
| Uwagi | (*) dane odnoszą się do zasilania napięciem 230 V AC 50 Hz |
WYMIARY NAPĘDU BRAMY SKRZYDŁOWEJ FAAC 414
WARUNKI INSTALACJI NAPĘDU DO BRAMY SKRZYDŁOWEJ FAAC 414
| α | A | B | C(1) | D(2) | Z(3) | L | |
| 414 | 90° | 195 | 195 | 390 | 150 | 45 | 1090 |
| 110° | 165 | 165 | 390 | 120 | 45 | 1090 | |
| 414 LONG | 90° | 245 | 245 | 490 | 200 | 45 | 1290 |
| 110° | 205 | 205 | 490 | 160 | 45 | 1290 | |
(2) wymiar maksymalny
(3) wymiar minimalny
PRZYKŁAD INSTALACJI AUTOMATU DO BRAMY ROZWIERNEJ FAAC 414
| PRZYKŁAD TYPOWEJ INSTALACJI FAAC 414 LONG | |||
| Ref. | Ilość | Opis | Kod |
| 1 | 1 | Siłownik 414 LONG DX prawy | 6171023 |
| 1 | 1 | Siłownik 414 LONG LX lewy | 6171024 |
| 4 | 1 | Centrala sterująca E045S | 790077 |
| 1 | Obudowa mod. E | 720119 | |
| 1 | Moduł częstotliwości FAAC XF FDS 433-868 | 787025 | |
| 1 | Pilot 4-kanałowy FAAC XT4 FDS 433-868 | 787018 | |
| 2 | 1 | Lampa ostrzegawcza XLED | 410029 |
| 6 | 1 | Para fotokomórek XP 20B D | 785103 |
| 3 | 1 | Przełącznik kluczykowy XK10 | 401302 |
| 1 | SAFECODER | 404041 | |
