Studnia elektryczna podziemna rozdzielnia VMR VM03
CZAS WYSYŁKI: zapytaj o termin wysyłki
KOSZT WYSYŁKI: od 0,00 zł
NUMER KATALOGOWY: (13083)
KOD PRODUCENTA: VM03
STAN PRODUKTU: nowy
GWARANCJA: do 24 miesięcy
Potrzebujesz pomocy? Masz pytanie?Zapytaj o produkt
- OPIS PRODUKTU
- DANE TECHNICZNE
- WYMIARY
- PRZYKŁADOWE WYPOSAŻENIE
- MONTAŻ
- MONTAŻ

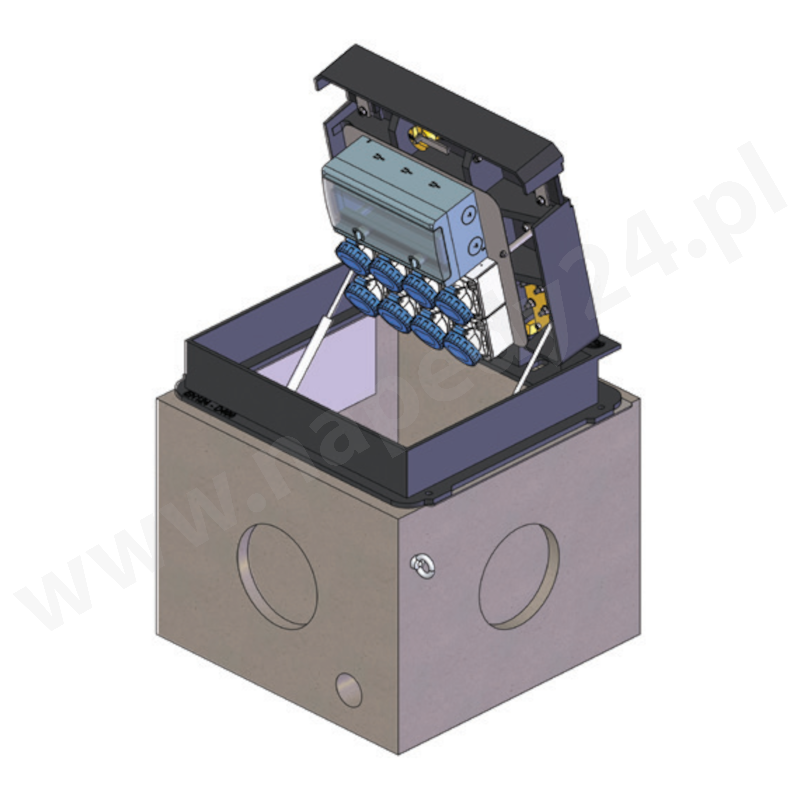

Studnia elektryczna / rozdzielnia podziemna VMR VM03
VMR VM03 to nowoczesna i wytrzymała studnia elektryczna z linii Urban Technology, zaprojektowana do bezpiecznej dystrybucji energii i innych mediów w przestrzeniach miejskich oraz obiektach przemysłowych. Jej solidna konstrukcja oraz certyfikowane komponenty zapewniają najwyższy poziom bezpieczeństwa i trwałości.
Urządzenie wyposażone jest w dwa wyjścia kablowe, umożliwiające korzystanie z energii nawet przy zamkniętej pokrywie, co zwiększa wygodę i bezpieczeństwo użytkowania. Pokrywa z żeliwa klasy D400 EN 124 posiada powierzchnię antypoślizgową oraz certyfikaty jakości ISO 9001, a połączenie z ramą realizowane jest za pomocą wytrzymałych zawiasów mosiężnych, łatwych do wymiany.
Półautomatyczny system otwierania z siłownikami gazowymi oraz zamek bagnetowy z mosiądzu gwarantują szybki, bezpieczny dostęp, a zabezpieczenie przed kurzem i wodą zwiększa niezawodność urządzenia w każdych warunkach. VM03 to doskonałe rozwiązanie dla infrastruktury miejskiej, parkingów, placów budowy i obiektów przemysłowych.
Najważniejsze zalety:
-
🔹 Dwa wyjścia kablowe – możliwość pracy przy zamkniętej pokrywie
-
🔹 Półautomatyczne otwieranie z siłownikami gazowymi
-
🔹 Solidna pokrywa D400 EN 124 – antypoślizgowa, certyfikowana ISO 9001
-
🔹 Stal nierdzewna AISI304 – odporność na korozję i czynniki atmosferyczne
-
🔹 Zamek bagnetowy z mosiądzu – bezpieczne zamknięcie
-
🔹 Odporność na chemikalia, oleje, sole i ekstremalne temperatury
-
🔹 Kompaktowa skrzynia RBK – łatwy montaż i dostęp
| DANE TECHNICZNE PODZIEMNEJ ROZDZIELNI ELEKTRYCZNEJ VMR VM03 | |
| Parametr | Wartość / Opis |
| Model | VM03 |
| Typ urządzenia | Studnia elektryczna / rozdzielnia podziemna |
| Linia produktowa | Urban Technology |
| Materiał ramy | Stal nierdzewna AISI304 |
| Pokrywa | D400 żeliwo EN 124, antypoślizgowa |
| Wyjścia kablowe | 2 – możliwość pracy przy zamkniętej pokrywie |
| System otwierania | Półautomatyczny (siłowniki gazowe + klucz) |
| Zamykanie | Zamek bagnetowy mosiężny, chroniony przed kurzem i wodą |
| Skrzynia montażowa | Betonowa RBK |
| Wymiary skrzyni | 590 × 590 × 470 mm (wys.) |
| Materiał izolacji elektrycznej | Termoplast bezhalogenowy, samogasnący, RAL7035 |
| Odporność ogniowa | Do 650°C (IEC 60 695-2-1) |
| Zakres temperatur pracy | -20°C do +85°C |
| Odporność chemiczna | Wysoka (woda, sole, kwasy, zasady, oleje) |
| Normy | CEI 23-48, IEC 60 670, IEC 64-8/7 |
| Zastosowanie | Infrastruktura miejska, parkingi, obiekty przemysłowe |

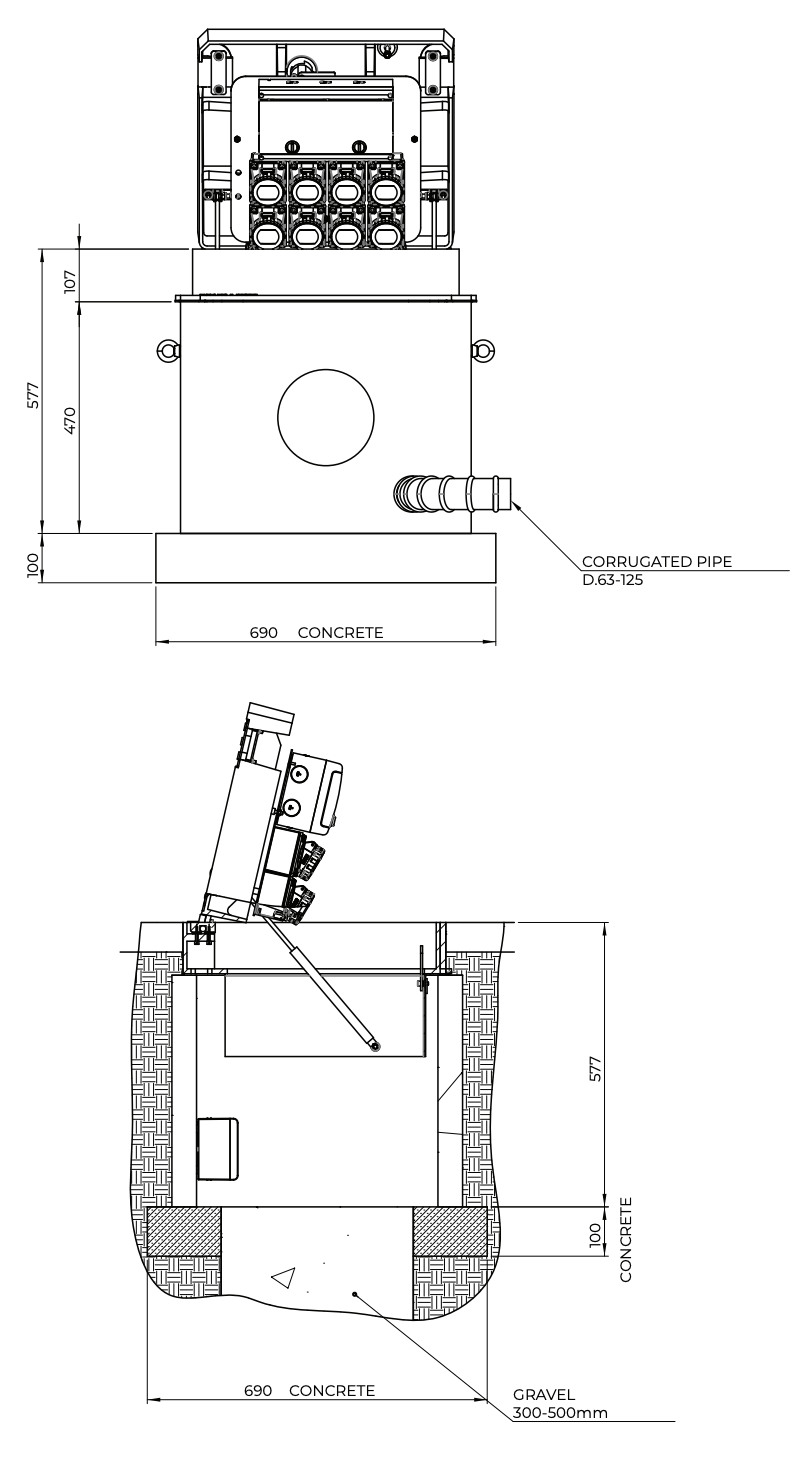

WYMIARY STUDNI ELEKTRYCZNEJ VMR VM03
Firma New VMR wyposaża swoje wysuwane słupki zasilające w komponenty o stopniu ochrony IP67.
Poniżej przedstawiono przykładowe konfiguracje elektryczne dla modelu VM03:
ODPOWIEDNIE DLA
obszarów targowych, placów, salonów wystawowych, parków, hangarów lub hoteli
Wyposażenie VM03 - A*
-
04 gniazda 2P+E 16A CEE
-
04 RCBO 1P+N 16A 0,03 6kA
-
01 zawór kulowy 1/2" do wody lub sprężonego powietrza
-
01 zestaw grzewczy
Wyposażenie VM03 - B*
-
06 gniazd 2P+E 16A CEE
-
06 RCBO 1P+N 16A 0,03 6kA
-
01 zestaw grzewczy
Wyposażenie VM03 - C*
-
02 gniazda 2P+E 16A CEE
-
02 RCBO 1P+N 16A 0,03 6kA
-
01 gniazdo 3P+N+E 16A CEE
-
01 RCBO 4x16A 0,03 6kA
-
01 gniazdo 3P+N+E 32A CEE
-
01 RCBO 4x32A 0,03 6kA
-
01 zestaw grzewczy
Wyposażenie VM03 - D*
-
03 gniazda 2P+E 16A CEE
-
03 RCBO 1P+N 16A 0,03 6kA
-
01 gniazdo 3P+N+E 16A CEE
-
01 RCBO 4x16A 0,03 6kA
-
01 zestaw grzewczy
Wyposażenie VM03 - E*
-
02 gniazda 2P+E 16A CEE
-
02 RCBO 1P+N 16A 0,03 6kA
-
02 gniazda 3P+N+E 16A CEE
-
02 RCBO 4x16A 0,03 6kA
-
01 zestaw grzewczy
Wyposażenie VM03 - F*
-
03 gniazda 2P+E 16A CEE
-
03 RCBO 1P+N 16A 0,03 6kA
-
01 gniazdo 3P+N+E 32A CEE
-
01 RCBO 4x32A 0,03 6kA
-
01 zestaw grzewczy
Wyposażenie VM03 - G*
-
02 gniazda 2P+E 16A CEE
-
02 RCBO 1P+N 16A 0,03 6kA
-
02 gniazda 3P+N+E 32A CEE
-
02 RCBO 4x32A 0,03 6kA
-
01 zestaw grzewczy
Wyposażenie VM03 - H*
-
01 gniazdo 3P+N+E 63A z blokadą elektryczną
-
01 RCBO 4x63A 0,03 6kA
-
01 zestaw grzewczy
Wyposażenie VM03 - I*
-
02 gniazda 2P+E 16A blokowane
-
02 RCBO 1P+N 16A 0,03 6kA
-
01 gniazdo 3P+N+E 16A blokowane
-
01 RCBO 4x16A 0,03 6kA
-
01 zestaw grzewczy
Wyposażenie VM03 - L*
-
02 gniazda 2P+E 16A blokowane
-
02 RCBO 1P+N 16A 0,03 6kA
-
01 gniazdo 3P+N+E 32A blokowane
-
01 RCBO 4x32A 0,03 6kA
-
01 zestaw grzewczy
BEZ WYPOSAŻENIA – TYLKO PŁYTA ZE STALI NIERDZEWNEJ DO MONTAŻU URZĄDZEŃ
AKCESORIA OPCJONALNE
-
01 zawór kulowy 1/2" montowany na betonie
HERZ / UNDERGROUND SYSTEMS / INSTALACJE TECHNICZNE
Montaż studni instalacyjnych, rozdzielnic podziemnych i floorboxów
Profesjonalny montaż studni elektrycznych, podziemnych punktów zasilających, rozdzielnic chowanych w ziemi, kaset instalacyjnych i floorboxów. Firma HERZ oferuje rozwiązania umożliwiające estetyczne ukrycie infrastruktury elektrycznej, teletechnicznej i przyłączy pod powierzchnią nawierzchni. Realizujemy prace instalacyjne dla rynków miejskich, placów, parków, obiektów przemysłowych, targowisk, stadionów, biurowców i przestrzeni publicznych. Zapewniamy przygotowanie podłoża, roboty ziemne, montaż obudów, podłączenia instalacyjne oraz uruchomienie urządzeń.
Specjalistyczne systemy, które montujemy
01 / UNDERGROUND BOXES
Montaż studni elektrycznych
Montaż podziemnych studni instalacyjnych przeznaczonych do umieszczania przyłączy i aparatury technicznej. Wykonujemy przygotowanie wykopu, osadzenie korpusu studni, doprowadzenie przewodów, montaż pokrywy oraz odtworzenie nawierzchni. Rozwiązania do placów miejskich, parków i obiektów przemysłowych.
02 / FLOORBOX SYSTEMS
Montaż floorboxów i kaset podłogowych
Instalacja puszek i kaset podłogowych umożliwiających dostęp do gniazd zasilających oraz przyłączy teletechnicznych. Montaż w posadzkach betonowych, podłogach technicznych i innych dopuszczonych podłożach. Estetyczne rozwiązanie do biur, sal konferencyjnych, obiektów handlowych i przestrzeni użytkowych.
03 / POWER DISTRIBUTION
Rozdzielnice elektryczne chowane w ziemi
Montaż podziemnych rozdzielnic z mechanizmem umożliwiającym wysunięcie lub otwarcie punktu przyłączeniowego. Systemy zapewniające dostęp do energii elektrycznej podczas wydarzeń plenerowych, imprez miejskich, targów i prac technicznych. Dobór wyposażenia do wymaganej mocy, rodzaju instalacji i warunków użytkowania.
04 / RETRACTABLE UNITS
Wysuwane punkty zasilające
Instalacja chowanych i wysuwanych jednostek zasilających, które pozostają ukryte w nawierzchni poza okresem użytkowania. Możliwość zastosowania gniazd 230 V i 400 V w odpowiednio dobranych konfiguracjach. Rozwiązania do przestrzeni publicznych i obiektów komercyjnych.
05 / TECHNICAL CONNECTIONS
Studnie techniczne i przyłączeniowe
Montaż studni przeznaczonych do umieszczania przyłączy elektrycznych, telekomunikacyjnych i innych instalacji technicznych. Dobieramy konstrukcje do warunków gruntowych, wymaganej dostępności serwisowej oraz obciążeń nawierzchni.
06 / CIVIL & ELECTRICAL WORKS
Roboty ziemne i instalacje elektryczne
Kompleksowe przygotowanie miejsc montażu urządzeń podziemnych. Wykopy, przygotowanie podsypki, posadowienie studni, wykonanie przepustów kablowych, odwodnienie oraz odtworzenie kostki brukowej i nawierzchni. Podłączenia elektryczne i pomiary wykonywane przez osoby z odpowiednimi kwalifikacjami.
Ukryta infrastruktura techniczna – funkcjonalność bez ingerencji w estetykę
Podziemne systemy zasilania pozwalają ograniczyć liczbę widocznych rozdzielnic, słupków i szaf instalacyjnych. Po zamknięciu pokrywy urządzenie może znajdować się na poziomie nawierzchni, pozostając dostępne po otwarciu lub wysunięciu. Konstrukcję dobieramy do miejsca montażu, wymaganej szczelności, klasy obciążenia pokrywy i przewidywanego sposobu eksploatacji.
ESTETYKA Ukrycie instalacji pod powierzchnią posadzki, chodnika lub placu.
BEZPIECZEŃSTWO Odpowiedni dobór pokryw, zamknięć, zabezpieczeń elektrycznych i odwodnienia.
FUNKCJONALNOŚĆ Dostęp do zasilania i przyłączy technicznych w wymaganym miejscu.
Kompleksowy montaż HERZ
01. Analiza Dobór urządzenia, lokalizacja i wymagania instalacyjne.
02. Przygotowanie Wykopy, podbudowa, przepusty kablowe i odwodnienie.
03. Montaż Osadzenie urządzenia, poziomowanie i wykonanie połączeń instalacyjnych.
04. Odbiór Pomiary, testy, kontrola działania i przekazanie instalacji.
Studnie instalacyjne i floorboxy dla wymagających inwestycji
Montujemy podziemne systemy przyłączeniowe dla rynków miejskich, deptaków, targowisk, obiektów sportowych, parków, terenów rekreacyjnych, hoteli, restauracji, zakładów przemysłowych oraz przestrzeni biurowych. Rozwiązania te umożliwiają organizację punktów przyłączeniowych z zachowaniem estetyki otoczenia. Typ studni, floorboxa i rozdzielnicy dobieramy do konkretnego projektu, warunków technicznych i miejsca montażu.
Zamów montaż studni instalacyjnych i floorboxów w HERZ
Potrzebujesz montażu studni elektrycznej, rozdzielnicy chowanej w ziemi, wysuwanego punktu zasilającego lub floorboxa? Prześlij lokalizację inwestycji, liczbę urządzeń, wymagane przyłącza, informacje o nawierzchni oraz dokumentację techniczną. Przygotujemy indywidualną ofertę na dostawę, roboty przygotowawcze, montaż i uruchomienie instalacji.
ZAPYTAJ O WYCENĘ →Studnie podziemne, rozdzielnice i floorboxy różnią się przeznaczeniem, klasą szczelności, odpornością na obciążenia i warunkami instalacji. Nie każdy floorbox jest przeznaczony do montażu na zewnątrz. Klasa obciążenia pokrywy oraz sposób odwodnienia muszą odpowiadać wymaganiom producenta. Prace elektryczne i pomiary powinny wykonywać osoby posiadające wymagane kwalifikacje.
PPHU HERZ Otwock oferuje profesjonalne doradztwo w doborze produktów marki VMR, takich jak:
-
słupki zasilające
-
rozdzielnice elektryczne
-
podziemne rozdzielnice elektryczne
-
jednostki dystrybucji energii i mediów
Zapewniamy również kompleksowy montaż urządzeń zakupionych u nas – szybko, solidnie i z gwarancją jakości.
