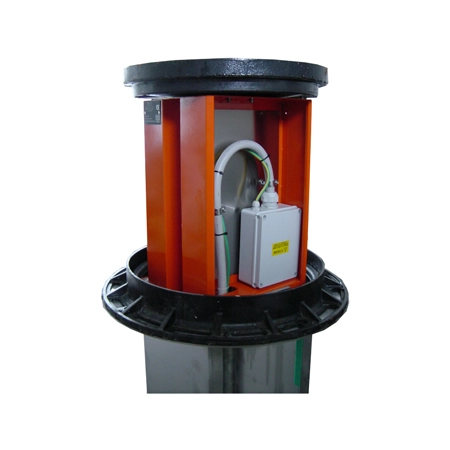

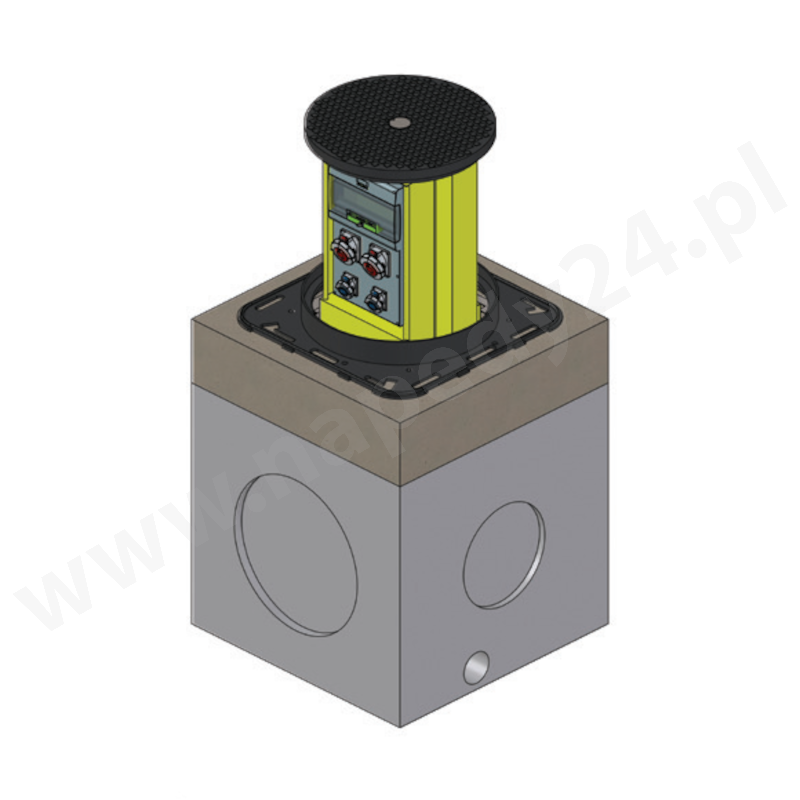

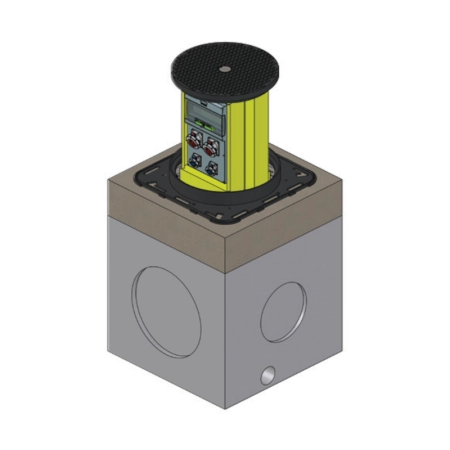

VMR VM01 F900 to zaawansowany technologicznie, wysuwany blok zasilający klasy ciężkiej, zaprojektowany z myślą o najbardziej wymagających przestrzeniach – takich jak drogi, porty, terminale logistyczne czy obszary przemysłowe o dużym natężeniu ruchu pojazdów.
To rozwiązanie łączy w sobie nowoczesny design z ekstremalną wytrzymałością. W stanie spoczynku pozostaje całkowicie ukryte pod powierzchnią, zapewniając estetykę i bezpieczeństwo użytkowania. Po wysunięciu oferuje pełny dostęp do energii elektrycznej oraz opcjonalnie mediów takich jak woda czy sprężone powietrze.
Model F900 wyróżnia się zastosowaniem pokrywy o najwyższej klasie wytrzymałości (F900), co oznacza odporność na bardzo duże obciążenia – nawet w ruchu ciężkich pojazdów. Solidna konstrukcja ze stali nierdzewnej AISI304 oraz odporność na czynniki atmosferyczne i chemiczne gwarantują wieloletnią, bezawaryjną eksploatację.
To idealne rozwiązanie dla inwestorów, którzy oczekują maksymalnej trwałości, bezpieczeństwa oraz elastyczności konfiguracji.
🔹 Wysuwana konstrukcja – całkowicie ukryta w powierzchni
🔹 Klasa obciążenia F900 – do zastosowań przemysłowych i drogowych
🔹 Stal nierdzewna AISI304 – odporność na korozję
🔹 Możliwość integracji energii, wody i sprężonego powietrza
🔹 Wysoka szczelność IP66
🔹 Odporność na skrajne temperatury i czynniki chemiczne
🔹 Opcjonalne podnoszenie półautomatyczne
🔹 Bezpieczna eksploatacja w miejscach o podwyższonym ryzyku pożaru
| DANE TECHNICZNE PODZIEMNEJ ROZDZIELNI ELEKTRYCZNEJ VMR VM01 F900 | |
| Parametr | Wartość / Opis |
| Model | VM01 F900 |
| Typ urządzenia | Wysuwana studnia elektryczna / rozdzielnia podziemna |
| Linia produktowa | Urban Technology |
| Materiał obudowy | Stal nierdzewna AISI304 |
| Wykończenie | Malowanie proszkowe RAL 1021 |
| Ściany robocze | 2 na osprzęt elektryczny + 2 na media (woda / powietrze) |
| System podnoszenia | Manualny (śruba ślimakowa + korba lub wiertarka) |
| Opcja dodatkowa | Podnoszenie półautomatyczne (siłowniki gazowe + klucz) |
| Prowadnice | Samosmarujące (polietylen) |
| Skrzynia montażowa | Betonowa RBK |

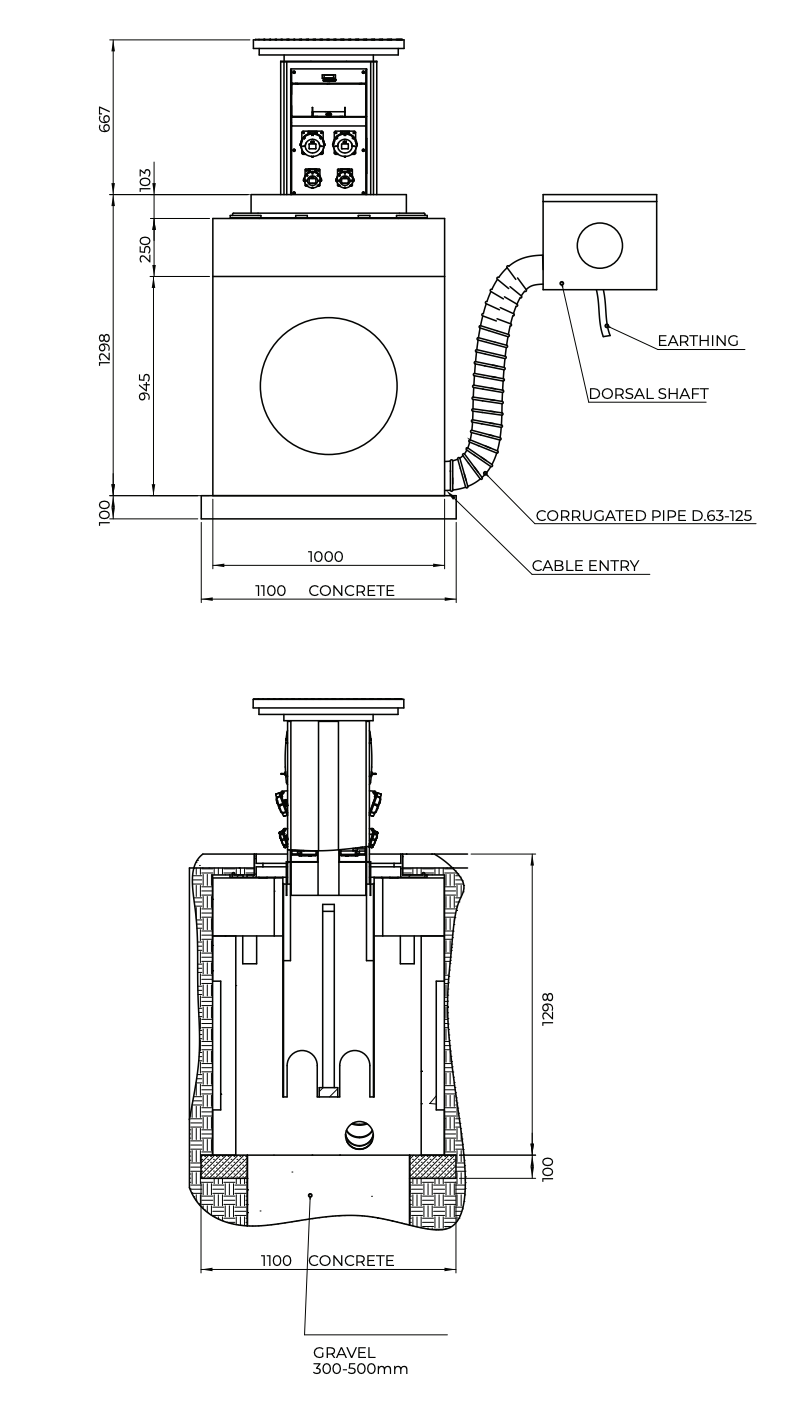

| Wymiary skrzyni | 1000 × 1000 × 944 mm (wys.) |
| Stopień ochrony | IP66 (IEC 60 529) |
| Izolacja | Podwójna, termoplastyczna, bezhalogenowa |
| Odporność ogniowa | Do 650°C (test żarzącego drutu) |
| Zakres temperatur pracy | od -20°C do +85°C |
| Odporność chemiczna | Woda, roztwory soli, kwasy, zasady, oleje |
| Normy | CEI 23-48, IEC 60 670, IEC 64-8/7 |
| Pokrywa | Żeliwna, klasa F900 |
| Zastosowanie | Drogi, porty, przemysł ciężki, infrastruktura logistyczna |

Firma New VMR wyposaża swoje wysuwane słupki zasilające w komponenty o stopniu ochrony IP67.
ODPOWIEDNIE DLA
hangarów cywilnych i wojskowych

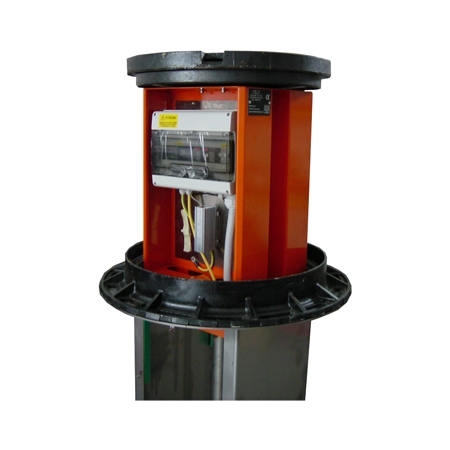

Poniżej przedstawiono przykładowe konfiguracje elektryczne dla modelu VM01F900:
01 wylot sprężonego powietrza 1/2" z połączeniem bezpieczeństwa
01 uziemienie z połączeniem bagnetowym (kod Marechal 4-2401-050 CS2 IP45 1P 150A <50V + kod Marechal 4-2301-450 CS2)
01 gniazdo blokowane 150A
03 wskaźniki napięcia
01 gniazdo 2P+E 16A CEE
01 gniazdo 3P+N+E 125A CEE
01 gniazdo 3P+N+E 32A CEE
02 gniazda cywilne w szafie IP67
01 gniazdo 16A 28V z transformatorem
01 wylot sprężonego powietrza 1/2"
02 gniazda danych RJ45 kat.06 + szafa FO
02 przyciski awaryjne (po jednym na każdą stronę)
01 gniazdo 1P 150A z połączeniem bagnetowym
01 gniazdo blokowane 3P+N+E 63A
04 gniazda 2P+E 16A blokowane
04 gniazda SCHUKO
06 RCBO 1P+N 16A 0,03 6kA
02 gniazda 24V z transformatorem
01 uziemienie
03 wyloty sprężonego powietrza 1/2"
01 wylot próżniowy
Ochrona 63A upstream
BEZ WYPOSAŻENIA – TYLKO PŁYTA STALOWA DO MONTAŻU URZĄDZEŃ
Profesjonalny montaż studni elektrycznych, podziemnych punktów zasilających, rozdzielnic chowanych w ziemi, kaset instalacyjnych i floorboxów. Firma HERZ oferuje rozwiązania umożliwiające estetyczne ukrycie infrastruktury elektrycznej, teletechnicznej i przyłączy pod powierzchnią nawierzchni. Realizujemy prace instalacyjne dla rynków miejskich, placów, parków, obiektów przemysłowych, targowisk, stadionów, biurowców i przestrzeni publicznych. Zapewniamy przygotowanie podłoża, roboty ziemne, montaż obudów, podłączenia instalacyjne oraz uruchomienie urządzeń.
Montaż podziemnych studni instalacyjnych przeznaczonych do umieszczania przyłączy i aparatury technicznej. Wykonujemy przygotowanie wykopu, osadzenie korpusu studni, doprowadzenie przewodów, montaż pokrywy oraz odtworzenie nawierzchni. Rozwiązania do placów miejskich, parków i obiektów przemysłowych.
Instalacja puszek i kaset podłogowych umożliwiających dostęp do gniazd zasilających oraz przyłączy teletechnicznych. Montaż w posadzkach betonowych, podłogach technicznych i innych dopuszczonych podłożach. Estetyczne rozwiązanie do biur, sal konferencyjnych, obiektów handlowych i przestrzeni użytkowych.
Montaż podziemnych rozdzielnic z mechanizmem umożliwiającym wysunięcie lub otwarcie punktu przyłączeniowego. Systemy zapewniające dostęp do energii elektrycznej podczas wydarzeń plenerowych, imprez miejskich, targów i prac technicznych. Dobór wyposażenia do wymaganej mocy, rodzaju instalacji i warunków użytkowania.
Instalacja chowanych i wysuwanych jednostek zasilających, które pozostają ukryte w nawierzchni poza okresem użytkowania. Możliwość zastosowania gniazd 230 V i 400 V w odpowiednio dobranych konfiguracjach. Rozwiązania do przestrzeni publicznych i obiektów komercyjnych.
Montaż studni przeznaczonych do umieszczania przyłączy elektrycznych, telekomunikacyjnych i innych instalacji technicznych. Dobieramy konstrukcje do warunków gruntowych, wymaganej dostępności serwisowej oraz obciążeń nawierzchni.
Kompleksowe przygotowanie miejsc montażu urządzeń podziemnych. Wykopy, przygotowanie podsypki, posadowienie studni, wykonanie przepustów kablowych, odwodnienie oraz odtworzenie kostki brukowej i nawierzchni. Podłączenia elektryczne i pomiary wykonywane przez osoby z odpowiednimi kwalifikacjami.
Podziemne systemy zasilania pozwalają ograniczyć liczbę widocznych rozdzielnic, słupków i szaf instalacyjnych. Po zamknięciu pokrywy urządzenie może znajdować się na poziomie nawierzchni, pozostając dostępne po otwarciu lub wysunięciu. Konstrukcję dobieramy do miejsca montażu, wymaganej szczelności, klasy obciążenia pokrywy i przewidywanego sposobu eksploatacji.
Montujemy podziemne systemy przyłączeniowe dla rynków miejskich, deptaków, targowisk, obiektów sportowych, parków, terenów rekreacyjnych, hoteli, restauracji, zakładów przemysłowych oraz przestrzeni biurowych. Rozwiązania te umożliwiają organizację punktów przyłączeniowych z zachowaniem estetyki otoczenia. Typ studni, floorboxa i rozdzielnicy dobieramy do konkretnego projektu, warunków technicznych i miejsca montażu.
Potrzebujesz montażu studni elektrycznej, rozdzielnicy chowanej w ziemi, wysuwanego punktu zasilającego lub floorboxa? Prześlij lokalizację inwestycji, liczbę urządzeń, wymagane przyłącza, informacje o nawierzchni oraz dokumentację techniczną. Przygotujemy indywidualną ofertę na dostawę, roboty przygotowawcze, montaż i uruchomienie instalacji.
