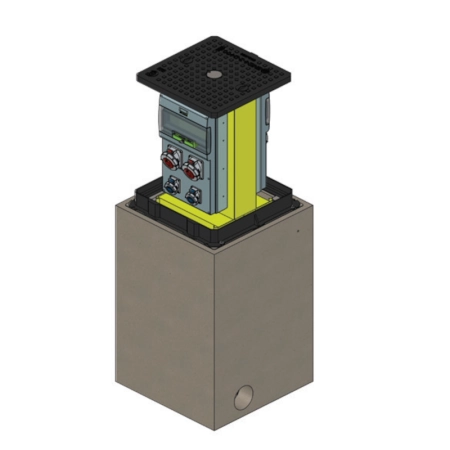

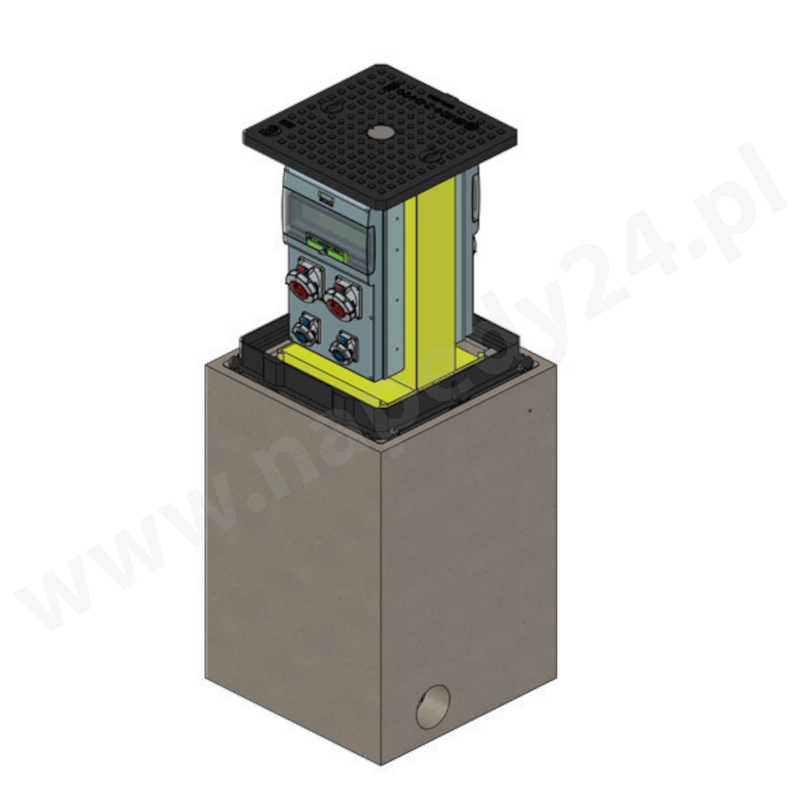

Studnia elektryczna podziemny blok zasilający VMR VM06
CZAS WYSYŁKI: zapytaj o termin wysyłki
KOSZT WYSYŁKI: od 0,00 zł
NUMER KATALOGOWY: (3859)
KOD PRODUCENTA: VM06
STAN PRODUKTU: nowy
GWARANCJA: do 24 miesięcy
Potrzebujesz pomocy? Masz pytanie?Zapytaj o produkt
- OPIS PRODUKTU
- DANE TECHNICZNE
- WYMIARY
- PRZYKŁADOWE WYPOSAŻENIE
- MONTAŻ
- MONTAŻ
Studnia elektryczna / rozdzielnia podziemna / blok zasilający VMR VM06

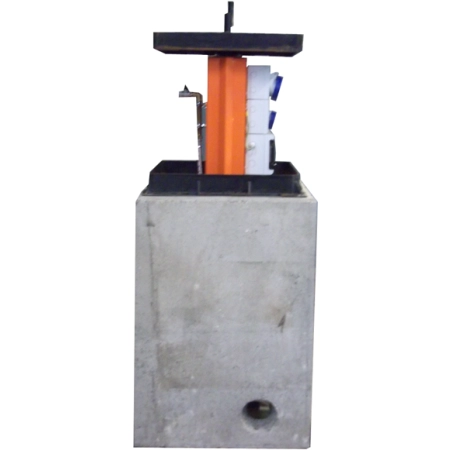

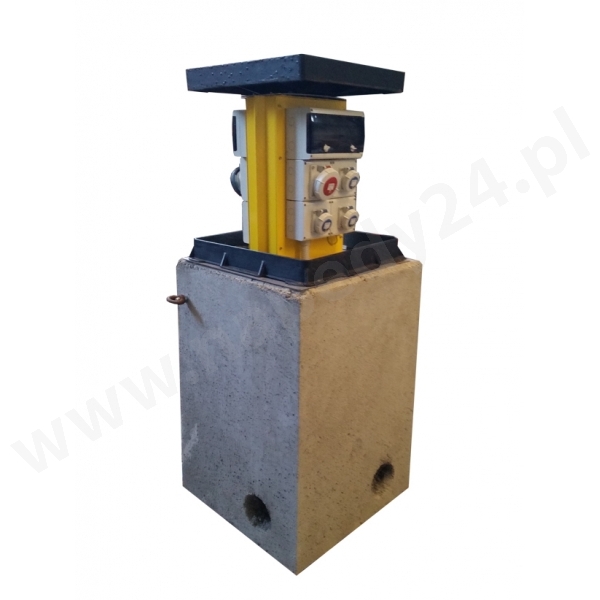

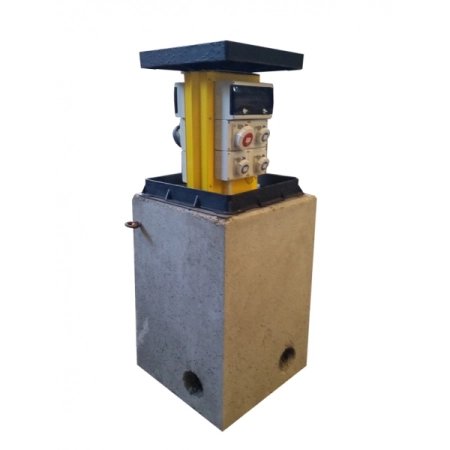

VMR VM06 to nowoczesna studnia elektryczna i blok zasilający z linii Urban Technology, stworzona do niezawodnej dystrybucji energii i innych mediów w przestrzeniach miejskich, obiektach przemysłowych i komercyjnych. Model łączy solidną konstrukcję, estetykę oraz wysoki poziom bezpieczeństwa, oferując łatwy dostęp do przyłączy elektrycznych.

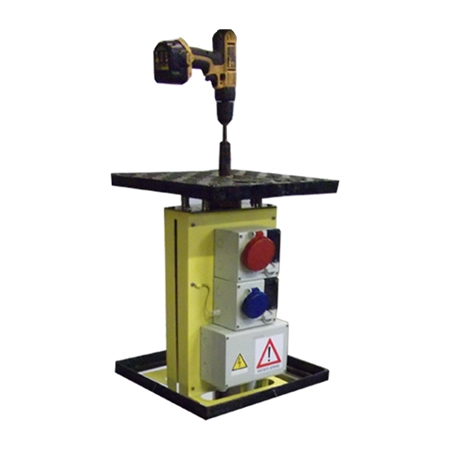

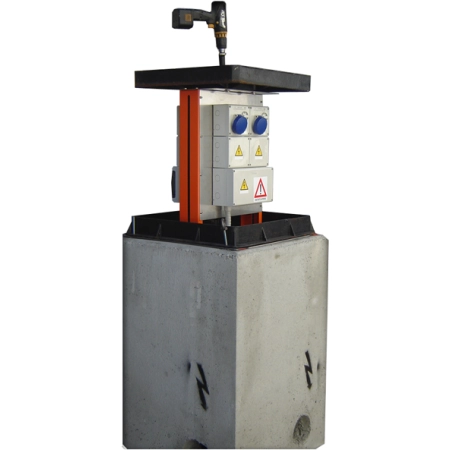

Konstrukcja wykonana z stali nierdzewnej AISI304, malowanej na RAL 1021, zapewnia odporność na korozję i warunki atmosferyczne. Dwustronny montaż sprzętu elektrycznego umożliwia elastyczne konfigurowanie rozdzielni. Przesuwne prowadnice z polietylenu samosmarującego oraz manualny system podnoszenia z użyciem śruby roboczej i korby lub opcjonalnie półautomatycznego podnoszenia gazowego gwarantują wygodę i bezpieczeństwo obsługi.
VM06 wyposażono w pokrywę D400 z żeliwa EN 124, co zwiększa odporność mechaniczną i umożliwia montaż w miejscach o dużym natężeniu ruchu. To idealne rozwiązanie dla inwestorów, którzy poszukują trwałej, bezpiecznej i estetycznej infrastruktury energetycznej podziemnej.
Najważniejsze zalety:
-
🔹 Dwustronny montaż urządzeń elektrycznych
-
🔹 Stal nierdzewna AISI304 – odporność na korozję i warunki atmosferyczne
-
🔹 Przesuwne prowadnice polietylenowe samosmarujące
-
🔹 Manualne lub półautomatyczne podnoszenie
-
🔹 Wysoka odporność mechaniczna – pokrywa D400 EN 124
-
🔹 Szczelność IP66 – ochrona przed wodą i pyłem
-
🔹 Odporność na chemikalia, oleje i ekstremalne temperatury
| DANE TECHNICZNE PODZIEMNEJ ROZDZIELNI ELEKTRYCZNEJ VMR VM06 | |
| Parametr | Wartość / Opis |
| Model | VM06 |
| Typ urządzenia | Studnia elektryczna / rozdzielnia podziemna / blok zasilający |
| Linia produktowa | Urban Technology |
| Materiał obudowy | Stal nierdzewna AISI304, malowana RAL 1021 |
| Pokrywa | D400 żeliwo EN 124 |
| Montaż urządzeń elektrycznych | Dwustronny |
| System podnoszenia | Manualny – śruba robocza + korba lub opcjonalnie półautomatyczny siłownik gazowy |
| Prowadnice | Polietylen samosmarujący |
| Skrzynia montażowa | Betonowa RBK |
| Wymiary skrzyni | 660 × 660 × 960 mm (wys.) |
| Stopień ochrony | IP66 (IEC 60 529) |
| Izolacja elektryczna | Podwójna, bezhalogenowa |
| Odporność ogniowa | Do 650°C (IEC 60 695-2-1) |
| Zakres temperatur pracy | -20°C do +85°C |
| Odporność chemiczna | Wysoka (kwasy, zasady, oleje, sole) |
| Normy | CEI 23-48, IEC 60 670, IEC 64-8/7 |
| Zastosowanie | Infrastruktura miejska, parkingi, obiekty przemysłowe i komercyjne |

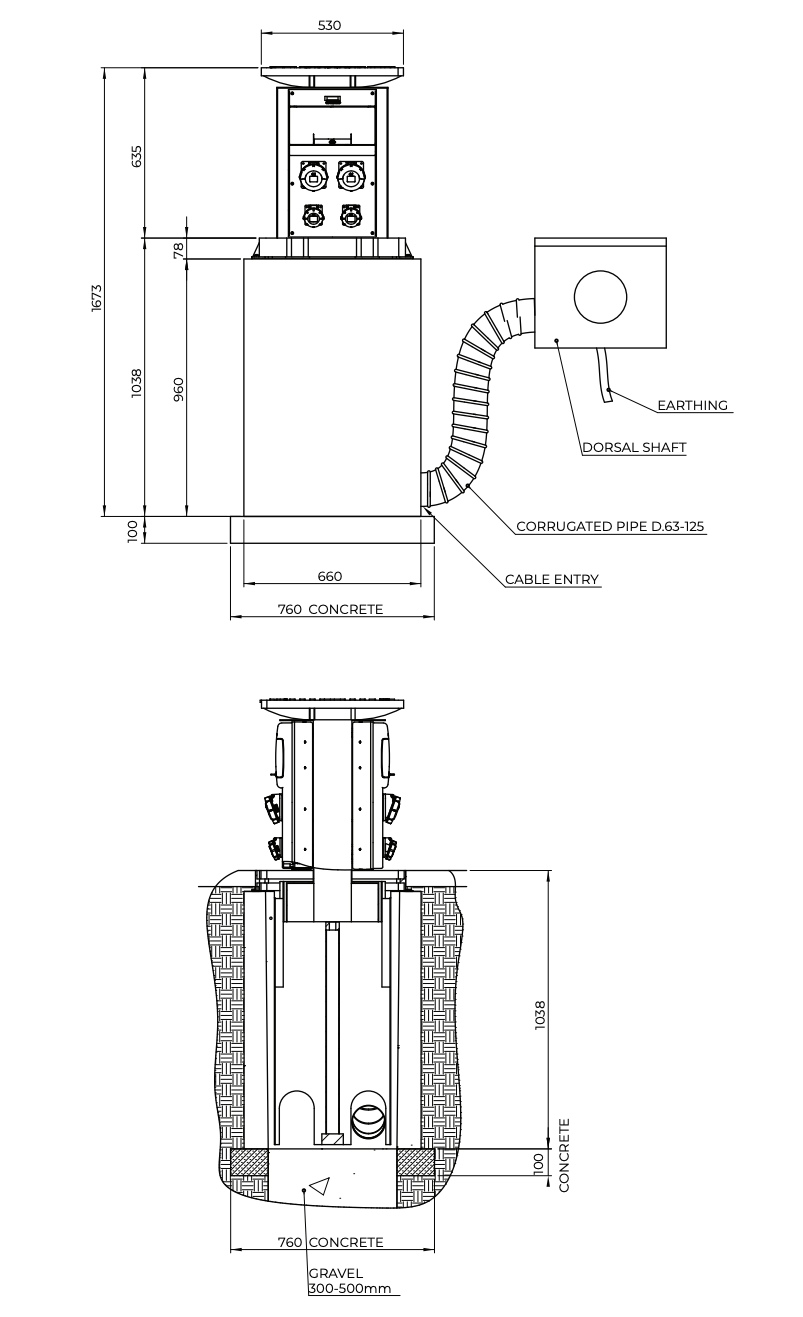

WYMIARY STUDNI ELEKTRYCZNEJ VMR VM06
Firma New VMR wyposaża swoje wysuwane słupki zasilające w komponenty o stopniu ochrony IP67.
Poniżej przedstawiono przykładowe konfiguracje elektryczne dla modelu VM06:
ODPOWIEDNIE DLA
obszarów targowych, placów, salonów wystawowych, parków, hangarów lub hoteli
Wyposażenie VM06 - A * / **
-
12 gniazd 2P+E 16A CEE
-
12 RCBO 1P+N 16A 0,03 6kA
-
01 zestaw grzewczy
Wyposażenie VM06 - B * / **
-
06 gniazd 2P+E 16A CEE
-
06 RCBO 1P+N 16A 0,03 6kA
-
01 gniazdo 3P+N+E 16A CEE
-
01 RCBO 4x16A 0,03 6kA
-
01 gniazdo 3P+N+E 32A CEE
-
01 RCBO 4x32A 0,03 6kA
-
01 zestaw grzewczy
Wyposażenie VM06 - C * / **
-
10 gniazd 2P+E 16A CEE
-
10 RCBO 1P+N 16A 0,03 6kA
-
02 gniazda 2P+E 32A CEE
-
02 RCBO 1P+N 32A 0,03 6kA
-
01 zestaw grzewczy
Wyposażenie VM06 - D * / **
-
04 gniazda 2P+E 16A CEE
-
04 RCBO 1P+N 16A 0,03 6kA
-
02 gniazda 2P+E 32A CEE
-
02 RCBO 1P+N 32A 0,03 6kA
-
01 gniazdo 3P+N+E 63A CEE
-
01 RCBO 4x63A 0,03 6kA
-
01 zestaw grzewczy
Wyposażenie VM06 - E * / **
-
04 gniazda 2P+E 16A CEE
-
04 RCBO 1P+N 16A 0,03 6kA
-
01 gniazdo 3P+N+E 16A CEE
-
01 RCBO 4x16A 0,03 6kA
-
01 gniazdo 3P+N+E 32A CEE
-
01 RCBO 4x32A 0,03 6kA
-
01 gniazdo 3P+N+E 63A CEE
-
01 RCBO 4x63A 0,03 6kA
-
01 zestaw grzewczy
Wyposażenie VM06 - F * / **
-
06 gniazd 2P+E 16A CEE
-
06 RCBO 1P+N 16A 0,03 6kA
-
01 gniazdo 3P+N+E 125A CEE
-
01 RCBO 4x125A 0,03 25kA
-
01 zestaw grzewczy
Wyposażenie VM06 - G * / **
-
06 gniazd 2P+E 16A blokowanych
-
06 RCBO 1P+N 16A 0,03 6kA
-
01 zestaw grzewczy
Wyposażenie VM06 - H * / **
-
04 gniazda 2P+E 16A blokowane
-
04 RCBO 1P+N 16A 0,03 6kA
-
02 gniazda 3P+N+E 16A blokowane
-
02 RCBO 4x16A 0,03 6kA
-
01 zestaw grzewczy
Wyposażenie VM06 - I * / **
-
02 gniazda 2P+E 16A blokowane
-
02 RCBO 1P+N 16A 0,03 6kA
-
02 gniazda 3P+N+E 16A blokowane
-
02 RCBO 4x16A 0,03 6kA
-
01 gniazdo 3P+N+E 63A z blokadą elektryczną
-
01 RCBO 4x63A 0,03 6kA
-
01 zestaw grzewczy
BEZ WYPOSAŻENIA – TYLKO PŁYTA ZE STALI NIERDZEWNEJ DO MONTAŻU URZĄDZEŃ
AKCESORIA OPCJONALNE
(montowane poprzez usunięcie części gniazd w wybranych konfiguracjach)
-

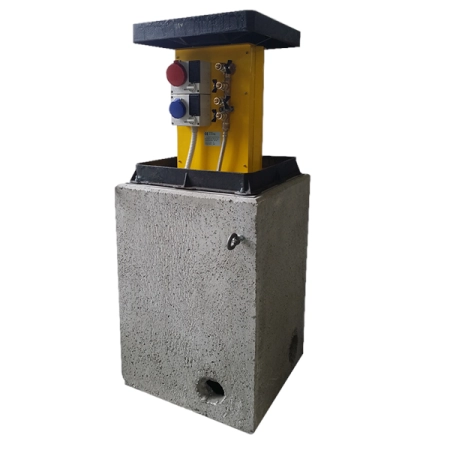

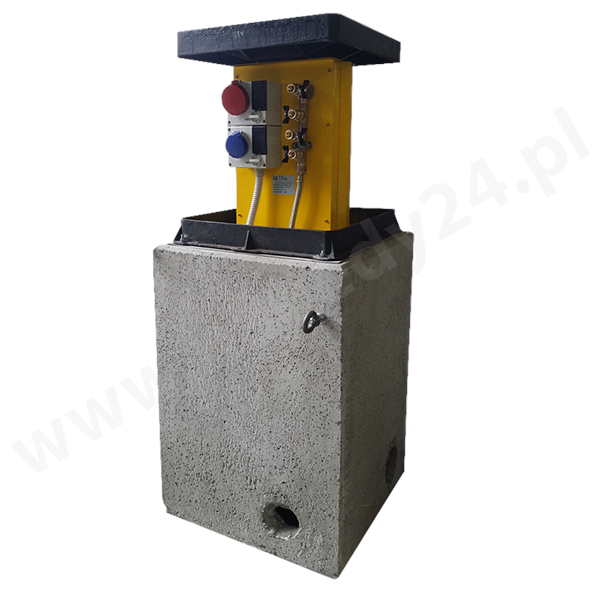

* 01 lub 02 zawory kulowe 1/2" do wody lub sprężonego powietrza, po bokach
-
** 01 lub 02 gniazda danych RJ45 kat. 6, po bokach
HERZ / UNDERGROUND SYSTEMS / INSTALACJE TECHNICZNE
Montaż studni instalacyjnych, rozdzielnic podziemnych i floorboxów
Profesjonalny montaż studni elektrycznych, podziemnych punktów zasilających, rozdzielnic chowanych w ziemi, kaset instalacyjnych i floorboxów. Firma HERZ oferuje rozwiązania umożliwiające estetyczne ukrycie infrastruktury elektrycznej, teletechnicznej i przyłączy pod powierzchnią nawierzchni. Realizujemy prace instalacyjne dla rynków miejskich, placów, parków, obiektów przemysłowych, targowisk, stadionów, biurowców i przestrzeni publicznych. Zapewniamy przygotowanie podłoża, roboty ziemne, montaż obudów, podłączenia instalacyjne oraz uruchomienie urządzeń.
Specjalistyczne systemy, które montujemy
01 / UNDERGROUND BOXES
Montaż studni elektrycznych
Montaż podziemnych studni instalacyjnych przeznaczonych do umieszczania przyłączy i aparatury technicznej. Wykonujemy przygotowanie wykopu, osadzenie korpusu studni, doprowadzenie przewodów, montaż pokrywy oraz odtworzenie nawierzchni. Rozwiązania do placów miejskich, parków i obiektów przemysłowych.
02 / FLOORBOX SYSTEMS
Montaż floorboxów i kaset podłogowych
Instalacja puszek i kaset podłogowych umożliwiających dostęp do gniazd zasilających oraz przyłączy teletechnicznych. Montaż w posadzkach betonowych, podłogach technicznych i innych dopuszczonych podłożach. Estetyczne rozwiązanie do biur, sal konferencyjnych, obiektów handlowych i przestrzeni użytkowych.
03 / POWER DISTRIBUTION
Rozdzielnice elektryczne chowane w ziemi
Montaż podziemnych rozdzielnic z mechanizmem umożliwiającym wysunięcie lub otwarcie punktu przyłączeniowego. Systemy zapewniające dostęp do energii elektrycznej podczas wydarzeń plenerowych, imprez miejskich, targów i prac technicznych. Dobór wyposażenia do wymaganej mocy, rodzaju instalacji i warunków użytkowania.
04 / RETRACTABLE UNITS
Wysuwane punkty zasilające
Instalacja chowanych i wysuwanych jednostek zasilających, które pozostają ukryte w nawierzchni poza okresem użytkowania. Możliwość zastosowania gniazd 230 V i 400 V w odpowiednio dobranych konfiguracjach. Rozwiązania do przestrzeni publicznych i obiektów komercyjnych.
05 / TECHNICAL CONNECTIONS
Studnie techniczne i przyłączeniowe
Montaż studni przeznaczonych do umieszczania przyłączy elektrycznych, telekomunikacyjnych i innych instalacji technicznych. Dobieramy konstrukcje do warunków gruntowych, wymaganej dostępności serwisowej oraz obciążeń nawierzchni.
06 / CIVIL & ELECTRICAL WORKS
Roboty ziemne i instalacje elektryczne
Kompleksowe przygotowanie miejsc montażu urządzeń podziemnych. Wykopy, przygotowanie podsypki, posadowienie studni, wykonanie przepustów kablowych, odwodnienie oraz odtworzenie kostki brukowej i nawierzchni. Podłączenia elektryczne i pomiary wykonywane przez osoby z odpowiednimi kwalifikacjami.
Ukryta infrastruktura techniczna – funkcjonalność bez ingerencji w estetykę
Podziemne systemy zasilania pozwalają ograniczyć liczbę widocznych rozdzielnic, słupków i szaf instalacyjnych. Po zamknięciu pokrywy urządzenie może znajdować się na poziomie nawierzchni, pozostając dostępne po otwarciu lub wysunięciu. Konstrukcję dobieramy do miejsca montażu, wymaganej szczelności, klasy obciążenia pokrywy i przewidywanego sposobu eksploatacji.
ESTETYKA Ukrycie instalacji pod powierzchnią posadzki, chodnika lub placu.
BEZPIECZEŃSTWO Odpowiedni dobór pokryw, zamknięć, zabezpieczeń elektrycznych i odwodnienia.
FUNKCJONALNOŚĆ Dostęp do zasilania i przyłączy technicznych w wymaganym miejscu.
Kompleksowy montaż HERZ
01. Analiza Dobór urządzenia, lokalizacja i wymagania instalacyjne.
02. Przygotowanie Wykopy, podbudowa, przepusty kablowe i odwodnienie.
03. Montaż Osadzenie urządzenia, poziomowanie i wykonanie połączeń instalacyjnych.
04. Odbiór Pomiary, testy, kontrola działania i przekazanie instalacji.
Studnie instalacyjne i floorboxy dla wymagających inwestycji
Montujemy podziemne systemy przyłączeniowe dla rynków miejskich, deptaków, targowisk, obiektów sportowych, parków, terenów rekreacyjnych, hoteli, restauracji, zakładów przemysłowych oraz przestrzeni biurowych. Rozwiązania te umożliwiają organizację punktów przyłączeniowych z zachowaniem estetyki otoczenia. Typ studni, floorboxa i rozdzielnicy dobieramy do konkretnego projektu, warunków technicznych i miejsca montażu.
Zamów montaż studni instalacyjnych i floorboxów w HERZ
Potrzebujesz montażu studni elektrycznej, rozdzielnicy chowanej w ziemi, wysuwanego punktu zasilającego lub floorboxa? Prześlij lokalizację inwestycji, liczbę urządzeń, wymagane przyłącza, informacje o nawierzchni oraz dokumentację techniczną. Przygotujemy indywidualną ofertę na dostawę, roboty przygotowawcze, montaż i uruchomienie instalacji.
ZAPYTAJ O WYCENĘ →Studnie podziemne, rozdzielnice i floorboxy różnią się przeznaczeniem, klasą szczelności, odpornością na obciążenia i warunkami instalacji. Nie każdy floorbox jest przeznaczony do montażu na zewnątrz. Klasa obciążenia pokrywy oraz sposób odwodnienia muszą odpowiadać wymaganiom producenta. Prace elektryczne i pomiary powinny wykonywać osoby posiadające wymagane kwalifikacje.
PPHU HERZ Otwock oferuje profesjonalne doradztwo w doborze produktów marki VMR, takich jak:
-
słupki zasilające
-
rozdzielnice elektryczne
-
podziemne rozdzielnice elektryczne
-
jednostki dystrybucji energii i mediów
Zapewniamy również kompleksowy montaż urządzeń zakupionych u nas – szybko, solidnie i z gwarancją jakości.
