Studnia elektryczna podziemny blok zasilający VMR VM08

DANE TECHNICZNE PODZIEMNEJ ROZDZIELNI ELEKTRYCZNEJ VMR VM08
Parametr	Wartość / Opis
Model	VM08
Typ urządzenia	Studnia elektryczna / rozdzielnia podziemna / blok zasilający
Linia produktowa	Urban Technology
Materiał obudowy	Stal nierdzewna AISI304, malowana RAL 1021
Pokrywa	Stal nierdzewna (400 kN lub 250 kN do wypełnienia)
Wykończenie pokrywy	Elektropolerowanie i pasywacja
Montaż urządzeń elektrycznych	Dwustronny
Przyłącza dodatkowe	Dwie strony pod wodę lub sprężone powietrze
System podnoszenia	Manualny – śruba robocza + korba lub opcjonalnie uchwyt wiertarki
Prowadnice	Polietylen samosmarujący
Skrzynia montażowa	Betonowa RBK
Wymiary skrzyni	1000 × 1000 × 944 mm (wys.)
Stopień ochrony	IP66 (IEC 60 529)
Izolacja elektryczna	Podwójna, bezhalogenowa
Odporność ogniowa	Do 650°C (IEC 60 695-2-1)
Zakres temperatur pracy	-20°C do +85°C
Odporność chemiczna	Wysoka (kwasy, zasady, oleje, sole)
Normy	CEI 23-48, IEC 60 670, IEC 64-8/7
Zastosowanie	Infrastruktura miejska, parkingi, obiekty przemysłowe i komercyjne

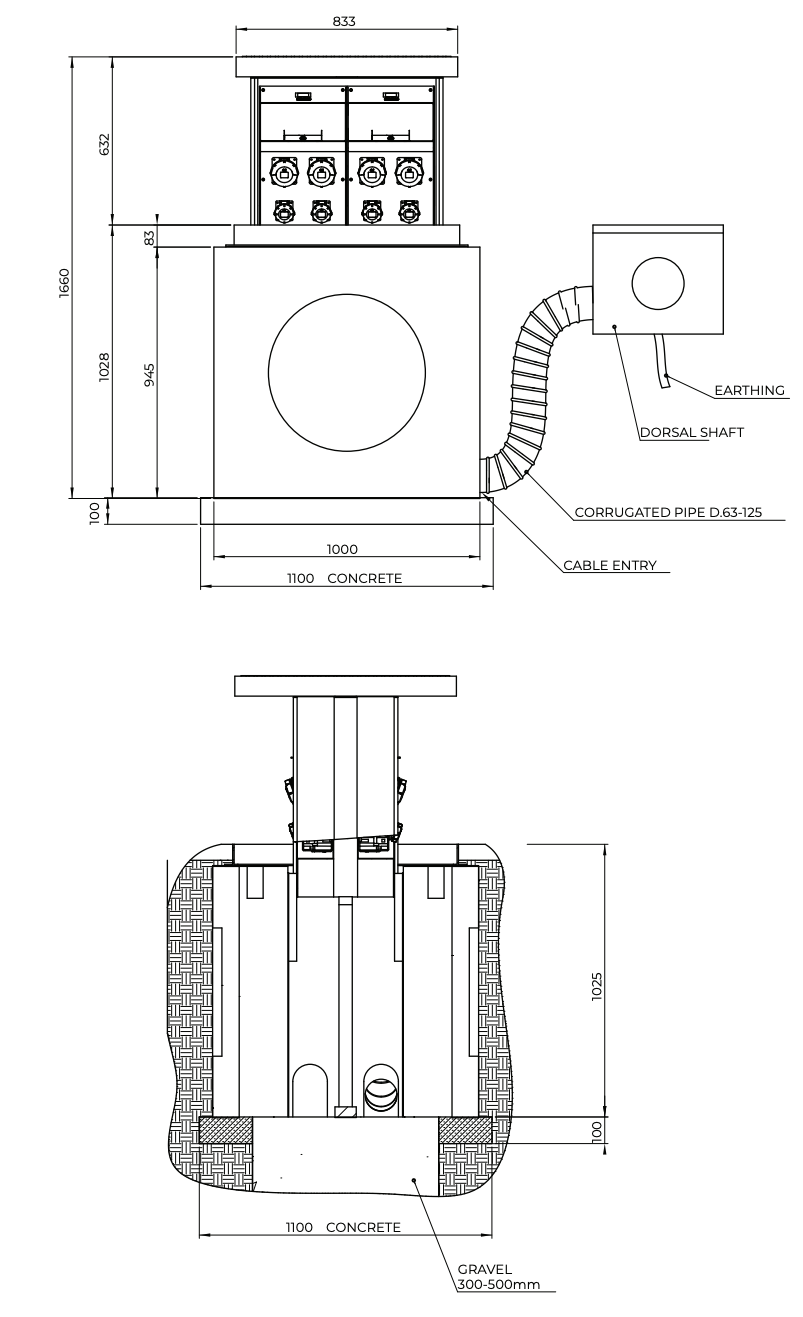

WYMIARY PODZIEMNEGO BLOKU ZASILAJĄCEGO VMR VM08

PRZYKŁADOWE WYPOSAŻENIE VMR VM08

Firma New VMR wyposaża swoje wysuwane słupki zasilające w komponenty o stopniu ochrony IP67.

Poniżej przedstawiono przykładowe konfiguracje elektryczne dla modelu VM08:

ODPOWIEDNIE DLA
obszarów targowych, placów, salonów wystawowych, parków, hangarów lub hoteli

Wyposażenie VM08 - A * / **

32 gniazda 2P+E 16A CEE
32 RCBO 1P+N 16A 0,03 6kA
01 zestaw grzewczy

Wyposażenie VM08 - B * / **

24 gniazda 2P+E 16A CEE
24 RCBO 1P+N 16A 0,03 6kA
01 zestaw grzewczy

Wyposażenie VM08 - C **

12 gniazd 2P+E 16A CEE
12 RCBO 1P+N 16A 0,03 6kA
02 gniazda 3P+N+E 16A CEE
02 RCBO 4x16A 0,03 6kA
02 gniazda 3P+N+E 32A CEE
02 RCBO 4x32A 0,03 6kA
01 zestaw grzewczy

Wyposażenie VM08 - D * / **

20 gniazd 2P+E 16A CEE
20 RCBO 1P+N 16A 0,03 6kA
04 gniazda 2P+E 32A CEE
04 RCBO 1P+N 32A 0,03 6kA
01 zestaw grzewczy

Wyposażenie VM08 - E * / **

08 gniazd 2P+E 16A CEE
08 RCBO 1P+N 16A 0,03 6kA
04 gniazda 2P+E 32A CEE
04 RCBO 1P+N 32A 0,03 6kA
02 gniazda 3P+N+E 63A CEE
02 RCBO 4x63A 0,03 6kA
01 zestaw grzewczy

Wyposażenie VM08 - F * / **

08 gniazd 2P+E 16A CEE
08 RCBO 1P+N 16A 0,03 6kA
02 gniazda 3P+N+E 16A CEE
02 RCBO 4x16A 0,03 6kA
02 gniazda 3P+N+E 32A CEE
02 RCBO 4x32A 0,03 6kA
02 gniazda 3P+N+E 63A CEE
02 RCBO 4x63A 0,03 6kA
01 zestaw grzewczy

Wyposażenie VM08 - G * / **

06 gniazd 2P+E 16A CEE
06 RCBO 1P+N 16A 0,03 6kA
02 gniazda 3P+N+E 63A CEE
02 RCBO 4x63A 0,03 6kA
02 gniazda 3P+N+E 125A CEE
02 RCBO 4x125A 0,03 25kA
01 zestaw grzewczy

Wyposażenie VM08 - H * / **

12 gniazd 2P+E 16A CEE
12 RCBO 1P+N 16A 0,03 6kA
02 gniazda 3P+N+E 125A CEE
02 RCBO 4x125A 0,03 25kA
01 zestaw grzewczy

Wyposażenie VM08 - I * / **

16 gniazd 2P+E 16A blokowanych
16 RCBO 1P+N 16A 0,03 6kA
01 zestaw grzewczy

Wyposażenie VM08 - L * / **

08 gniazd 2P+E 16A blokowanych
08 RCBO 1P+N 16A 0,03 6kA
08 gniazd 3P+N+E 16A blokowanych
08 RCBO 4x16A 0,03 6kA
01 zestaw grzewczy

Wyposażenie VM08 - M * / **

08 gniazd 2P+E 16A blokowanych
08 RCBO 1P+N 16A 0,03 6kA
04 gniazda 3P+N+E 16A blokowane
04 RCBO 4x16A 0,03 6kA
01 gniazdo 3P+N+E 63A blokowane
01 RCBO 4x63A 0,03 6kA
01 zestaw grzewczy

Wyposażenie VM08 - N * / **

08 gniazd 2P+E 16A blokowanych
08 RCBO 1P+N 16A 0,03 6kA
02 gniazda 3P+N+E 125A z blokadą elektryczną
01 RCBO 4x125A 0,03 25kA
01 zestaw grzewczy

BEZ WYPOSAŻENIA – TYLKO PŁYTA ZE STALI NIERDZEWNEJ DO MONTAŻU URZĄDZEŃ

AKCESORIA OPCJONALNE

01 lub 02 zawory kulowe 1/2" do wody lub sprężonego powietrza, po bokach
01 lub 02 gniazda danych RJ45 kat. 6, po bokach

HERZ / UNDERGROUND SYSTEMS / INSTALACJE TECHNICZNE

Montaż studni instalacyjnych, rozdzielnic podziemnych i floorboxów

Profesjonalny montaż studni elektrycznych, podziemnych punktów zasilających, rozdzielnic chowanych w ziemi, kaset instalacyjnych i floorboxów. Firma HERZ oferuje rozwiązania umożliwiające estetyczne ukrycie infrastruktury elektrycznej, teletechnicznej i przyłączy pod powierzchnią nawierzchni. Realizujemy prace instalacyjne dla rynków miejskich, placów, parków, obiektów przemysłowych, targowisk, stadionów, biurowców i przestrzeni publicznych. Zapewniamy przygotowanie podłoża, roboty ziemne, montaż obudów, podłączenia instalacyjne oraz uruchomienie urządzeń.

STUDNIE INSTALACYJNE FLOORBOXY ROZDZIELNICE PODZIEMNE PUNKTY ZASILANIA 230 V / 400 V INSTALACJE ELEKTRYCZNE MONTAŻ W POLSCE

Specjalistyczne systemy, które montujemy

01 / UNDERGROUND BOXES

Montaż studni elektrycznych

Montaż podziemnych studni instalacyjnych przeznaczonych do umieszczania przyłączy i aparatury technicznej. Wykonujemy przygotowanie wykopu, osadzenie korpusu studni, doprowadzenie przewodów, montaż pokrywy oraz odtworzenie nawierzchni. Rozwiązania do placów miejskich, parków i obiektów przemysłowych.

02 / FLOORBOX SYSTEMS

Montaż floorboxów i kaset podłogowych

Instalacja puszek i kaset podłogowych umożliwiających dostęp do gniazd zasilających oraz przyłączy teletechnicznych. Montaż w posadzkach betonowych, podłogach technicznych i innych dopuszczonych podłożach. Estetyczne rozwiązanie do biur, sal konferencyjnych, obiektów handlowych i przestrzeni użytkowych.

03 / POWER DISTRIBUTION

Rozdzielnice elektryczne chowane w ziemi

Montaż podziemnych rozdzielnic z mechanizmem umożliwiającym wysunięcie lub otwarcie punktu przyłączeniowego. Systemy zapewniające dostęp do energii elektrycznej podczas wydarzeń plenerowych, imprez miejskich, targów i prac technicznych. Dobór wyposażenia do wymaganej mocy, rodzaju instalacji i warunków użytkowania.

04 / RETRACTABLE UNITS

Wysuwane punkty zasilające

Instalacja chowanych i wysuwanych jednostek zasilających, które pozostają ukryte w nawierzchni poza okresem użytkowania. Możliwość zastosowania gniazd 230 V i 400 V w odpowiednio dobranych konfiguracjach. Rozwiązania do przestrzeni publicznych i obiektów komercyjnych.

05 / TECHNICAL CONNECTIONS

Studnie techniczne i przyłączeniowe

Montaż studni przeznaczonych do umieszczania przyłączy elektrycznych, telekomunikacyjnych i innych instalacji technicznych. Dobieramy konstrukcje do warunków gruntowych, wymaganej dostępności serwisowej oraz obciążeń nawierzchni.

06 / CIVIL & ELECTRICAL WORKS

Roboty ziemne i instalacje elektryczne

Kompleksowe przygotowanie miejsc montażu urządzeń podziemnych. Wykopy, przygotowanie podsypki, posadowienie studni, wykonanie przepustów kablowych, odwodnienie oraz odtworzenie kostki brukowej i nawierzchni. Podłączenia elektryczne i pomiary wykonywane przez osoby z odpowiednimi kwalifikacjami.

Ukryta infrastruktura techniczna – funkcjonalność bez ingerencji w estetykę

Podziemne systemy zasilania pozwalają ograniczyć liczbę widocznych rozdzielnic, słupków i szaf instalacyjnych. Po zamknięciu pokrywy urządzenie może znajdować się na poziomie nawierzchni, pozostając dostępne po otwarciu lub wysunięciu. Konstrukcję dobieramy do miejsca montażu, wymaganej szczelności, klasy obciążenia pokrywy i przewidywanego sposobu eksploatacji.

ESTETYKA Ukrycie instalacji pod powierzchnią posadzki, chodnika lub placu.

BEZPIECZEŃSTWO Odpowiedni dobór pokryw, zamknięć, zabezpieczeń elektrycznych i odwodnienia.

FUNKCJONALNOŚĆ Dostęp do zasilania i przyłączy technicznych w wymaganym miejscu.

Kompleksowy montaż HERZ

01. Analiza Dobór urządzenia, lokalizacja i wymagania instalacyjne.

02. Przygotowanie Wykopy, podbudowa, przepusty kablowe i odwodnienie.

03. Montaż Osadzenie urządzenia, poziomowanie i wykonanie połączeń instalacyjnych.

04. Odbiór Pomiary, testy, kontrola działania i przekazanie instalacji.

Studnie instalacyjne i floorboxy dla wymagających inwestycji

Montujemy podziemne systemy przyłączeniowe dla rynków miejskich, deptaków, targowisk, obiektów sportowych, parków, terenów rekreacyjnych, hoteli, restauracji, zakładów przemysłowych oraz przestrzeni biurowych. Rozwiązania te umożliwiają organizację punktów przyłączeniowych z zachowaniem estetyki otoczenia. Typ studni, floorboxa i rozdzielnicy dobieramy do konkretnego projektu, warunków technicznych i miejsca montażu.

Zamów montaż studni instalacyjnych i floorboxów w HERZ

Potrzebujesz montażu studni elektrycznej, rozdzielnicy chowanej w ziemi, wysuwanego punktu zasilającego lub floorboxa? Prześlij lokalizację inwestycji, liczbę urządzeń, wymagane przyłącza, informacje o nawierzchni oraz dokumentację techniczną. Przygotujemy indywidualną ofertę na dostawę, roboty przygotowawcze, montaż i uruchomienie instalacji.

ZAPYTAJ O WYCENĘ →

Studnie podziemne, rozdzielnice i floorboxy różnią się przeznaczeniem, klasą szczelności, odpornością na obciążenia i warunkami instalacji. Nie każdy floorbox jest przeznaczony do montażu na zewnątrz. Klasa obciążenia pokrywy oraz sposób odwodnienia muszą odpowiadać wymaganiom producenta. Prace elektryczne i pomiary powinny wykonywać osoby posiadające wymagane kwalifikacje.

PPHU HERZ Otwock oferuje profesjonalne doradztwo w doborze produktów marki VMR, takich jak:

słupki zasilające
rozdzielnice elektryczne
podziemne rozdzielnice elektryczne
jednostki dystrybucji energii i mediów

Zapewniamy również kompleksowy montaż urządzeń zakupionych u nas – szybko, solidnie i z gwarancją jakości.

Aby uzyskać szczegółowe informacje zapraszamy do kontakt z naszym biurem handlowym:

tel. +48 797108180

SPRZEDAŻ MONTAŻ DORACTWO SŁUPKI I STUDNIE ENERGETYCZNE PPHU HERZ OTWOCK

Studnia elektryczna podziemny blok zasilający VMR VM08

Studnia elektryczna / rozdzielnia podziemna / blok zasilający VMR VM08

Najważniejsze zalety:
