FAAC TRENDY SMART SIMPLY CONNECT LAN

Simply Connect – łączność LAN, WiFi, Bluetooth

Poznaj nowoczesne rozwiązanie dla Twojej posesji – które łączy styl, wygodę i niezawodność w jednym kompletnym systemie.

🚪 Automatyzacja, która robi różnicę

Ten zestaw został stworzony z myślą o bramach skrzydłowych o długości do 2,5 m na jedno skrzydło – idealny wybór zarówno dla domów jednorodzinnych, jak i lekkich konstrukcji ogrodzeniowych. Dzięki przemyślanej konstrukcji działa płynnie nawet tam, gdzie inne systemy zawodzą.

⚙️ Inteligentna technologia na co dzień

Steruj swoją bramą wygodnie z poziomu aplikacji dzięki systemowi Simply Connect – otwieraj, zamykaj i kontroluj dostęp z dowolnego miejsca. To nie tylko komfort, ale też pełna kontrola nad bezpieczeństwem Twojej posesji.

🔧 Montaż bez kompromisów

Zapomnij o skomplikowanej instalacji:

montaż możliwy nawet na wąskich słupkach (już od 80 × 80 mm)
regulowane uchwyty pozwalają na instalację bez spawania
przewody wyprowadzone poziomo umożliwiają montaż nisko przy ziemi

To rozwiązanie szybkie, wygodne i estetyczne.

💪 Solidna konstrukcja i niezawodność

Napęd FAAC 413 230 V to sprawdzona elektromechanika:

mocny silnik 230 V zapewnia stabilną pracę
aluminiowy korpus z podwójną powłoką chroni przed warunkami atmosferycznymi
wbudowane mechaniczne ograniczniki dla pozycji otwarcia i zamknięcia

Dodatkowo, w razie braku prądu, łatwo odblokujesz napęd i obsłużysz bramę ręcznie – szybko i bez stresu.

🔐 Bezpieczeństwo przede wszystkim

Dzięki technologii radiowej FDS, system zapewnia wysoki poziom bezpieczeństwa i niezawodnej komunikacji – możesz mieć pewność, że Twoja brama działa zawsze wtedy, kiedy tego potrzebujesz.

✨ Dlaczego warto?

Bo to coś więcej niż napęd – to kompleksowy system komfortu, bezpieczeństwa i nowoczesności, który dopasowuje się do Twojego stylu życia.

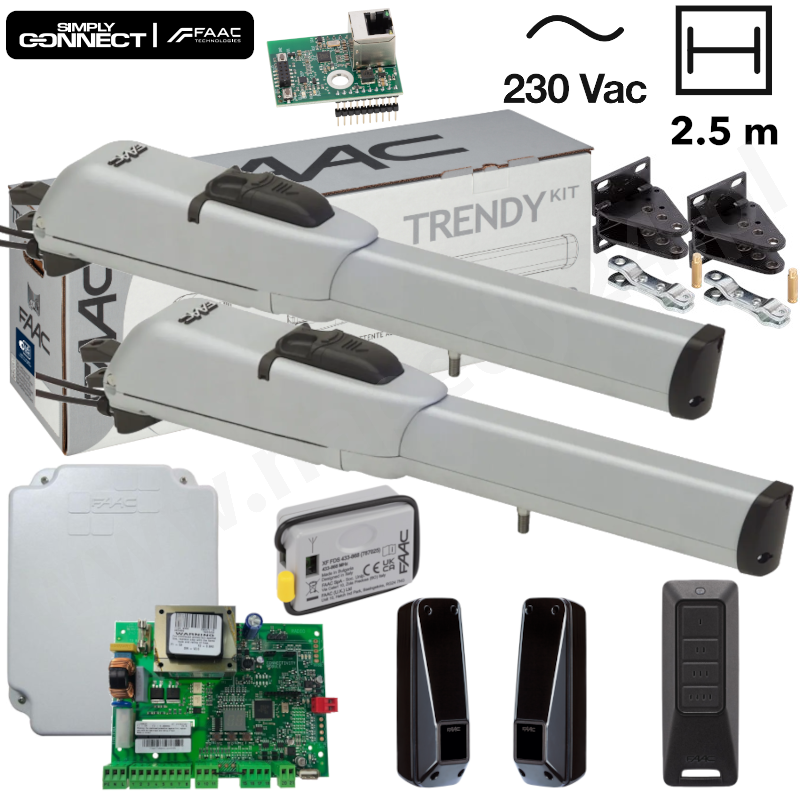

KUPUJĄC TEN ZESTAW FAAC OTRZYMUJESZ :

Elektromechaniczny siłownik FAAC 413 230 V przeznaczony dla skrzydła bramy o długości do 2,5 m - 2 szt.
Centrala sterująca FAAC E045S - 1 szt.
Obudowa centrali sterującej FAAC E - 1 szt
Moduł częstotliwości FAAC XF FDS 433-868
- 1 szt.
Pilot 4-kanałowy FAAC XT4 FDS 433-868 - 1 szt.
Para fotokomórek FAAC XP 20B D
- 1 komplet
Moduł FAAC XWBL Simply Connect WIFI - 1 szt
Regulowane uchwyty montażowe - 2 szt.
Instrukcja obsługi
Karta gwarancyjna
Dowód zakupu paragon / faktura VAT

WYBÓR LAMPY:

DANE TECHNICZNE SIŁOWNIKA DLA BRAM SKRZYDŁOWYCH FAAC TREND 413 230 V
Parametr	Wartość
Model	413 230 V
Napięcie zasilania	220–240 V AC 50/60 Hz
Rodzaj silnika	Asynchroniczny, jednofazowy
Maks. pobór mocy	250 W
Maks. siła ciągu	2000 N (*)
Maks. prędkość liniowa	16 mm/sek. (*)
Użyteczny skok roboczy	300 mm (350 mm bez mechanicznych ograniczników ruchu)
Maks. kąt otwarcia skrzydła	110°
Temperatura pracy	-20°C do +55°C
Zabezpieczenie termiczne	140°C
Stopień ochrony	IP54
Ciężar urządzenia	7,8 kg
Częstotliwość użytkowania	S3 – 30%
Maks. szerokość skrzydła	1,8 m (2,5 m z zamkiem elektromagnetycznym)
Wsporniki montażowe	Wspornik tylny (do słupka) do przyspawania/przykręcenia + wspornik przedni (do skrzydła) do przyspawania
Wymiary (DxGxW)	777 × 101 × 152 mm
Centrala sterująca	Brak
* dane odnoszą się do zasilania napięciem 230 V AC 50 Hz

WYMIARY NAPĘDU BRAMY SKRZYDŁOWEJ FAAC 413 230V

WARUNKI INSTALACJI NAPĘDU DO BRAMY SKRZYDŁOWEJ FAAC 413 230V

WARUNKI INSTALACYJNE SIŁOWNIKA BRAM SKRZYDŁOWYCH FAAC TREND 413 230 V
Wersja napędu	Kąt (α)	A [mm]	B [mm]	L [mm]
413 z mechanicznymi ogranicznikami otwierania i zamykania	90°	140	140	675
413 z mechanicznymi ogranicznikami otwierania i zamykania	110°	120	135	675
413 z mechanicznym ogranicznikiem otwierania	90°	150	150	690
413 z mechanicznym ogranicznikiem otwierania	110°	135	135	690
413 bez mechanicznych ograniczników otwierania i zamykania	90°	160	160	690
413 bez mechanicznych ograniczników otwierania i zamykania	110°	145	145	690

PRZYKŁAD INSTALACJI AUTOMATU DO BRAMY ROZWIERNEJ FAAC 413 230V

PRZYKŁAD TYPOWEJ INSTALACJI FAAC 413 230V
Ref.	Ilość	Opis	Kod
1	1	Siłownik 413 230V prawy	104413
1	1	Siłownik 413 230V lewy	104413
4	1	Centrala sterująca E045S	790077
	1	Obudowa mod. E	720119
	1	Moduł częstotliwości FAAC XF FDS 433-868	787025
	1	Pilot 4-kanałowy FAAC XT4 FDS 433-868	787018
2	1	Lampa ostrzegawcza XLED	410029
6	1	Para fotokomórek XP 20B D	785103
3	1	Przełącznik kluczykowy XK10	401302
	1	SAFECODER	404041
