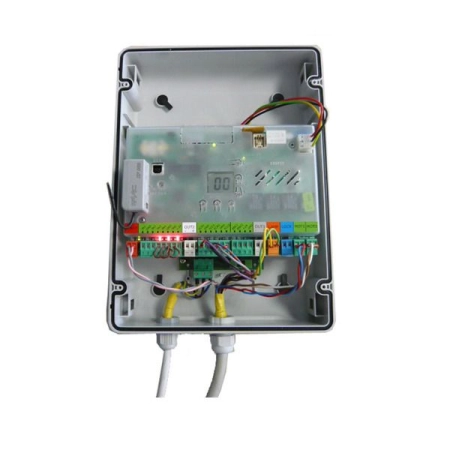

Centrala sterująca FAAC E124 do bram skrzydłowych (z obudową)
DOSTĘPNOŚĆ: dostępny
CZAS WYSYŁKI: 2-3 dni
KOSZT WYSYŁKI: od 30,00 zł
NUMER KATALOGOWY: 5498
KOD PRODUCENTA: E124 790284
STAN PRODUKTU: nowy
GWARANCJA: DO 24 MIESIĘCY
PRODUCENT: FAAC
KOMPLETACJA: AKCESORIA
- OPIS PRODUKTU
- DANE TECHNICZNE
- SCHEMAT
- DO POBRANIA (2)
Centrala sterująca FAAC E124 do bram skrzydłowych
Centrala sterująca FAAC E124 to zaawansowane urządzenie przeznaczone do zarządzania siłownikami 24 V w bramach jedno- i dwuskrzydłowych. Dzięki szerokiej kompatybilności, współpracuje z napędami takimi jak FAAC 391, 415, S418, S450H oraz podziemnymi modelami 770N i S800H ENC.
Kluczowe cechy FAAC E124:
- Napięcie zasilania: 230 V AC (+6% -10%) 50/60 Hz
- Pobór mocy: 4 W w trybie czuwania, do 400 W maksymalnie
- Maksymalny prąd silnika: 7 A
- Zasilanie akcesoriów: 24 V DC, maksymalnie 500 mA
- Programowanie: Intuicyjne, z wykorzystaniem przycisków i wyświetlacza LCD
- Logika pracy: Automatyczna, półautomatyczna, "krok po kroku" oraz inne tryby dostosowane do różnych potrzeb użytkownika
- Funkcje bezpieczeństwa: Zabezpieczenie amperometryczne, obsługa fotokomórek w systemie BUS, hamowanie skrzydeł bramy
Dzięki zaawansowanym funkcjom i elastycznym możliwościom konfiguracji, FAAC E124 zapewnia niezawodne i bezpieczne sterowanie automatyką bramową, spełniając oczekiwania nawet najbardziej wymagających użytkowników
| SPECYFIKACJA TECHNICZNA FAAC E124 | |
| Napięcie zasilania | 230 V AC (+6%-10%) 50/60 Hz |
| Maks. pobór mocy | 4 W w trybie czuwania ok. 400 W maks. |
| Maks. moc silnika | 70 W x 2 |
| Maks. obciążenie wyjścia | 500 mA 24 V DC - 500 mA BUS 2easy |
| Zasilanie akcesoriów | 24 V DC |
| Programowanie | 3 klawisze (+, -, F) oraz na wyświetlaczu LCD, z poziomu PC z kablem USB |
| Logika operacyjna | Półautomatyczna (E), półautomatyczna krokowa (EP), automatyczna (A), automatyczna 1 (A1), automatyczna krokowa (AP), automatyczna bezpieczna (S), automatyczna bezpieczna 2 (SA), automatyczna bezpieczna krokowa (SP), automatyczna z timerem (At), półautomatyczna z wejściem „Otwórz” i „Zamknij” (b), mieszana - otwieranie impulsowe/zamykanie w trybie dead-man (bC), dead- man (C), niestandardowa - poprzez Simply Connect (CU) |
| Funkcje programowalne | Logika pracy, czas pauzy A, czas pauzy B, siła ciągu, prędkość, dystans spowolnienia, opóźnienie skrzydeł, zabezpieczenie przed wiatrem, skok wsteczny, delikatne domknięcie, maks. siła ciągu na początku ruchu, prędkość spowolnienia, fail-safe - bezpieczny w razie awarii, programowanie urządzeń BUS 2easy, żądanie przeglądu, oszczędzanie energii, timer ładowania akumulatora, zasilanie awaryjne, zegar, czas wstępnego świecenia lampy ostrzegawczej, rodzaj napędów, czułość enkoderów |
| Czas pracy | Programowalny (od 0 do 10 min) |
| Czas przerwy | Programowalny (od 0 do 10 min) |
| Siła ciągu | Regulowana na 50 poziomach |
| Regulacja prędkości | Regulowana na 10 poziomach |
| Wejścia | BUS 2 Easy, wejścia w pełni programowalne z PC (otwarte A, otwarte B, zamknięte, pierwszeństwo otwarcia, pierwszeństwo zamknięcia, zamknięcie awaryjne, otwarcie awaryjne, stop, zabezpieczenie otwarcia, zabezpieczenie zamknięcia), wejścia dla 4 wyłączników krańcowych (otwarcie, zamknięcie, silnik 1/silnik 2) |
| Wyjścia | 2 programowalne wyjścia wielofunkcyjne |
| Szybkozłącza | 3-pinowe dla modułów XF 433/868, 5-pinowe dla radioodbiorników RP/DEKODERÓW |
| Bezpieczniki | Samoresetujące |
| Temperatura otoczenia podczas pracy | -20°C ÷ +55°C |

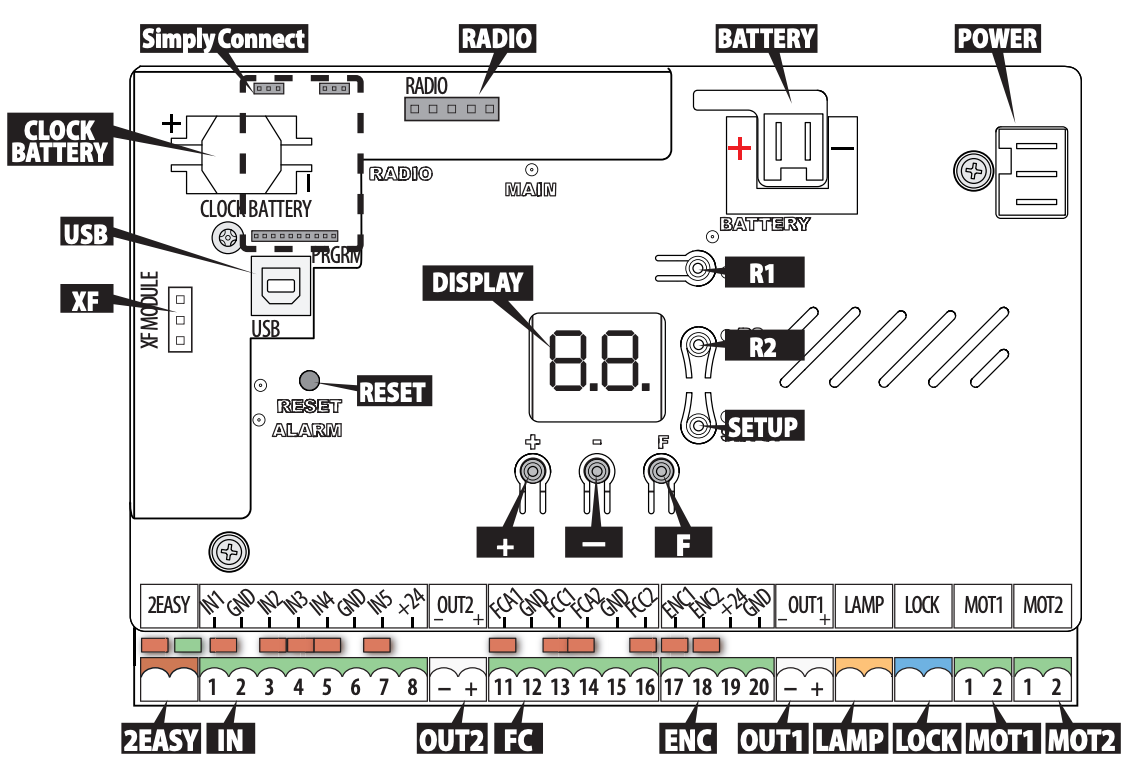

| OPIS SCHEMATU CENTRALI FAAC E124 | |
| POWER | Złącze zasilania impulsowego |
| BATTERY | Złącze zasilania wtórnego |
| 2EASY | Wyjmowana listwa zaciskowa na akcesoria BUS 2easy |
| IN | Wyjmowana listwa zaciskowa dla wejść urządzeń sterujących i zasilania akcesoriów |
| OUT2 | Wyjmowana listwa zaciskowa dla programowalnego wyjścia |
| FC | Wyjmowana listwa zaciskowa dla wejść wyłącznikow krancowych |
| ENC | Wyjmowana listwa zaciskowa dla wejść Gatecoder FAAC na skrzydle 1 / 2 |
| OUT1 | Wyjmowana listwa zaciskowa dla programowalnego wyjścia |
| LAMP | Wyjmowana listwa zaciskowa dla wyjścia lampy sygnalizacyjnej |
| LOCK | Wyjmowana listwa zaciskowa dla wyjścia elektrozamka FAAC |
| MOT1 | Wyjmowana listwa zaciskowa dla silnika – skrzydło 1 |
| MOT2 | Wyjmowana listwa zaciskowa dla silnika – skrzydło 2 |
| XF | 3-pinowe złącze do modułu radiowego XF FAAC |
| RADIO | 5-pinowe złącze do central RP/DECODER FAAC/MiniDec |
| USB | Złącze USB |
| SIMPLY CONNECT | Złącze do modułu łączności (akcesorium) |
| CLOCK BATTERY | Obudowa akumulatora dla zegara |
| + - F | Przyciski programowania |
| R1, R2 | Przyciski zapisywania radiowego |
| KONFIGURACJA | Przycisk SETUP |
| RESET | Przycisk wpuszczany dla RESET |
