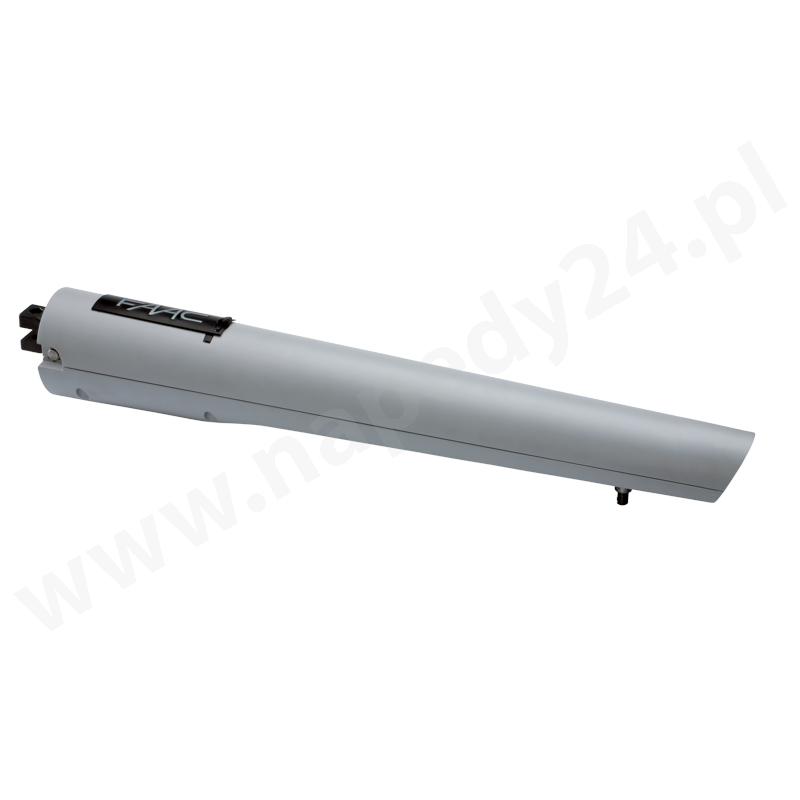

Siłownik do bramy skrzydłowej 2,3 m FAAC S418
DOSTĘPNOŚĆ: dostępny
CZAS WYSYŁKI: 2-3 dni
KOSZT WYSYŁKI: od 30,00 zł
NUMER KATALOGOWY: 104301
KOD PRODUCENTA: 104301
STAN PRODUKTU: nowy
GWARANCJA: do 24 miesięcy
PRODUCENT: FAAC
KOMPLETACJA: SIŁOWNIK
SZEROKOŚĆ SKRZYDŁA: 2,3m
CYKL PRACY: REZYDENCYJNY
PRĘDKOŚĆ OTWIERANIA: NORMALNA
ENKODER: NIE
WYŁĄCZNIK KRAŃCOWY: MECHANICZNY
ZASILANIE SILNIKA: 230V
- OPIS PRODUKTU
- DANE TECHNICZNE
- WYMIARY
- WARUNKI INSTALACJI
- PRZYKŁAD INSTALACJI
Uniwersalność zastosowań FAAC S418 jest siłownikiem przeznaczonym do zastosowań przydomowych jak i pół przemysłowych o wysokiej, dochodzącej do 100% sprawności.
Posiada on regulowane mechaniczne ograniczniki ruchu co umożliwia wyeliminowanie odbojników zewnętrznych.
Bezpieczeństwo i wysoka niezawodność.
Zabezpieczenie przeciwzgnieceniowe zapewnia moduł elektroniczny instalowany na płycie centrali sterującej, który bezpośrednio kontroluje siłę ciągu oraz powoduje odwrócenie ruchu skrzydła bramy w przypadku wykrycia przeszkody. mm bez mechanicznych ograniczników ruchu zapewnia łatwy i szybki montaż bez konieczności wykonywania kosztownych przeróbek adaptacyjnych.
Siłownik FAAC S418 wyposażony został w nowe uchwyty mocujące o regulowanej długości, dzięki czemu uzyskano większą elastyczność wymiarów montażowych.
Parametry techniczne:
- Napięcie zasilania 220-240 V AC 50/60 Hz
- Rodzaj silnika Szczotkowy, 24 V DC
- Maks. pobór mocy 35 W
- Maks. siła ciągu 1800 N
- Maks. prędkość liniowa (nakrętki pociągowej) 37 mm/sek. (z centralą E124)
- Użyteczny skok roboczy 350 mm (390 mm bez mechanicznych ograniczników ruchu)
- Maks. kąt otwarcia skrzydła 110°
- Temperatura otoczenia podczas pracy -20°C ÷ + 55°C
- Stopień ochrony IP54
- Ciężar urządzenia 6 kg
- Częstotliwość użytkowania 100 %
- Maks. szerokość skrzydła 2,3 m (2,7 m z zamkiem elektromagnetycznym)
- Wsporniki montażowe
- Wspornik tylny (do słupka) do przykręcenia, regulowany - wspornik przedni (do skrzydła)
- do przykręcenia, regulowany
- Wymiary urządzenia (DxGxW) 823x104x137 mm
- Centrala sterująca Brak
Opakowanie zawiera: napęd elektromechaniczny S418 24 V, akcesoria montażowe, klucz do rozblokowania napędu.
WYBÓR LAMPY:
| DANE TECHNICZNE SIŁOWNIKA FAAC S418 | |
| Parametr | Model S418 24 V |
| Napięcie zasilania | 220–240 V AC 50/60 Hz |
| Rodzaj silnika | Szczotkowy, 24 V DC |
| Maks. pobór mocy | 35 W |
| Maks. siła ciągu | 1800 N |
| Maks. prędkość liniowa | 37 mm/sek. (z centralą E124) |
| Użyteczny skok roboczy | 350 mm (390 mm bez mechanicznych ograniczników ruchu) |
| Maks. kąt otwarcia skrzydła | 110° |
| Temperatura otoczenia podczas pracy | -20°C ÷ +55°C |
| Stopień ochrony | IP54 |
| Ciężar urządzenia | 6 kg |
| Częstotliwość użytkowania | 100,00% |
| Maks. szerokość skrzydła | 2,3 m (2,7 m z zamkiem elektromagnetycznym) |
| Wsporniki montażowe | Wspornik tylny (do słupka) do przykręcenia, regulowany – wspornik przedni (do skrzydła) do przykręcenia, regulowany |
| Wymiary urządzenia (DxGxW) | 823 x 104 x 137 mm |
| Centrala sterująca | Brak |

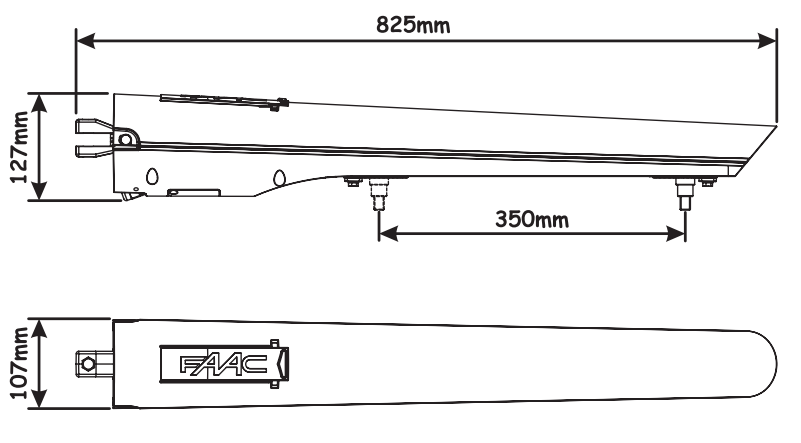

WYMIARY NAPĘDU BRAMY SKRZYDŁOWEJ FAAC S418

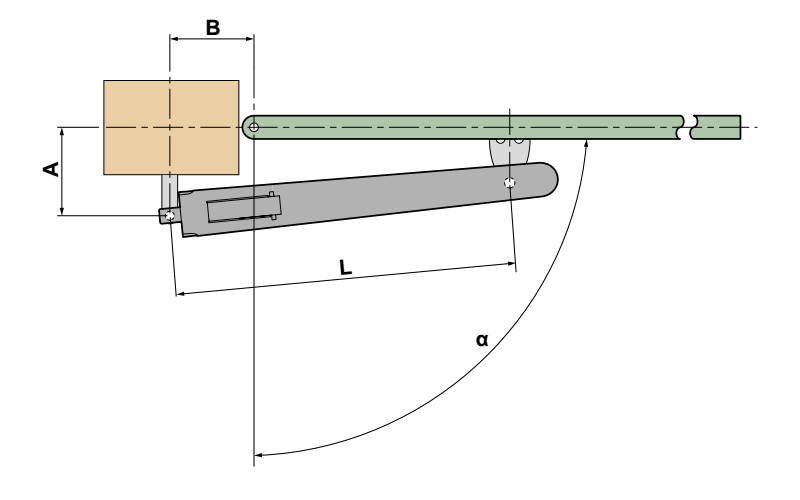

WARUNKI INSTALACJI NAPĘDU DO BRAMY SKRZYDŁOWEJ FAAC S418
| α | A | B | L | |
| S 418 z mechanicznymi ogranicznikami otwierania i zamykania |
90° | 165 | 165 | 690 |
| 175 | 175 | |||
| 110° | 150 | 150 | ||
| S 418 z mechanicznym ogranicznikiem otwierania |
90° | 175 | 175 | 708 |
| 180 | 180 | |||
| 110° | 160 | 160 | ||
| S 418 bez mechanicznych ograniczników otwierania i zamykania |
90° | 180 | 180 | 708 |
| 110° | 170 | 170 |
W przypadku centrali E124 wymagana jest podstawa (kod 390926) pod standardowe akumulatory typu Pb, które nie są dostarczane przez FAAC i muszą mieć następujące parametry: 12 V/4 Ah. Wymiary: 90x70x108 mm.

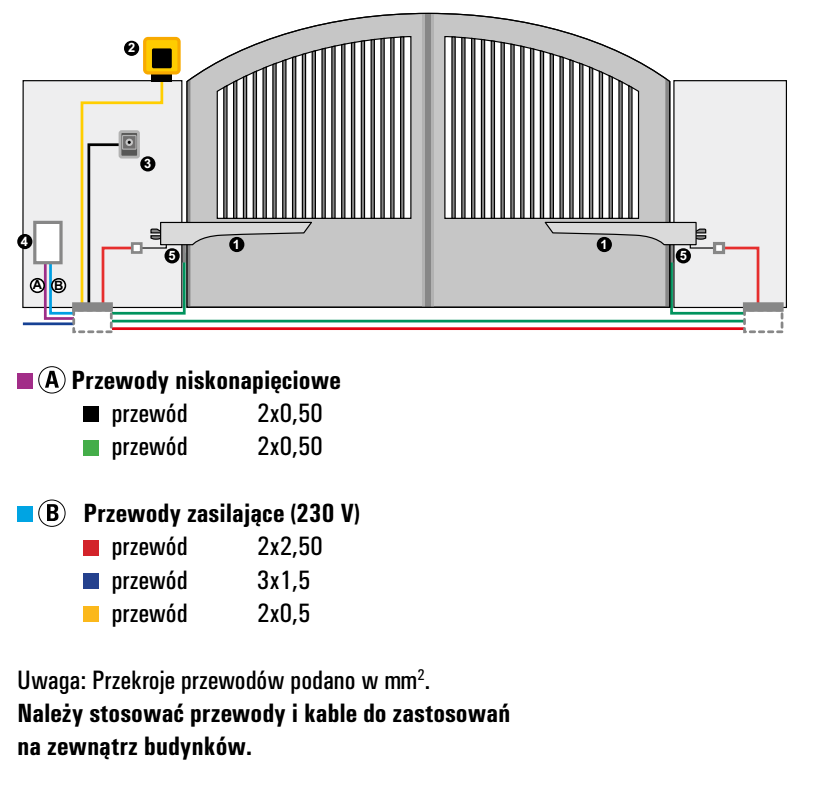

PRZYKŁAD INSTALACJI AUTOMATU DO BRAMY ROZWIERNEJ FAAC S418
| PRZYKŁAD TYPOWEJ INSTALACJI FAAC S418 | |||
| Ref. | Ilość | Opis | Kod |
| 1 | 2 | Napędy S418 | 104301 |
| 4 | 1 | Centrala sterująca E024S | 790286 |
| 4 | 1 | Obudowa mod. E | 720119 |
| 3 | 1 | Moduł częstotliwości FAAC XF FDS 433-868 | 787025 |
| 1 | Pilot 4-kanałowy FAAC XT4 FDS 433-868 | 787018 | |
| 2 | 1 | Lampa ostrzegawcza XLED | 410029 |
| 6 | 1 | Para fotokomórek XP 20B D | 785103 |
| 1 | Przełącznik kluczykowy XK10 | 401302 | |
| 1 | Zamek z kluczem spersonalizowanym do XK10 | 71275101/10 | |
