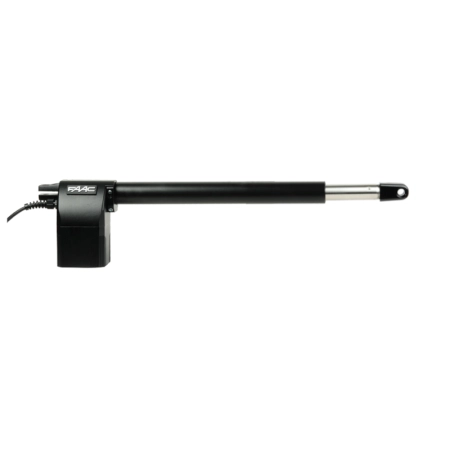

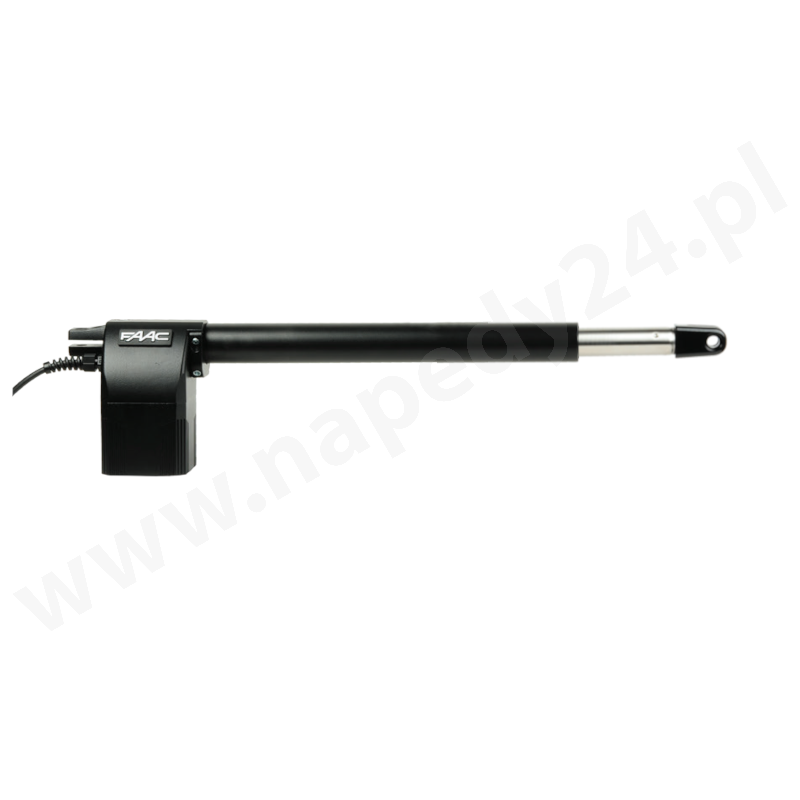

Siłownik do bramy skrzydłowej FAAC 414 SX LEWY
DOSTĘPNOŚĆ: dostępny
CZAS WYSYŁKI: 2-3 dni
KOSZT WYSYŁKI: od 30,00 zł
NUMER KATALOGOWY: 6171022
KOD PRODUCENTA: 414 SX
STAN PRODUKTU: nowy
GWARANCJA: do 24 miesięcy
PRODUCENT: FAAC
KOMPLETACJA: SIŁOWNIK
SZEROKOŚĆ SKRZYDŁA: 3,0m
CYKL PRACY: REZYDENCYJNY
PRĘDKOŚĆ OTWIERANIA: NORMALNA
ENKODER: NIE
WYŁĄCZNIK KRAŃCOWY: BRAK
ZASILANIE SILNIKA: 230V
- OPIS PRODUKTU
- DANE TECHNICZNE
- WYMIARY
- WARUNKI INSTALACJI
- PRZYKŁAD INSTALACJI
Siłownik 414 DX prawy kod produktu 6171021
Siłownik 414 SX lewy kod produktu 6171022
IDEALNE ROZWIĄZANIE DLA BRAM PRZYDOMOWYCH .
Napęd FAAC 414 jest najbardziej praktycznym i ekonomicznym rozwiązaniem przy automatyzowaniu bramy o długości skrzydła do 3 m.
Napęd wyposażony jest w siłowniki tubowe – samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków.
ŁATWY MONTAŻ I PEWNE DZIAŁANIE
Ze względu na swoją tubową konstrukcję i sposób mocowania siłowników do bramy (od czoła) napęd FAAC 414 jest szybki i łatwy w montażu, bez konieczności wykonywania kosztownych przeróbek adoptujących.
Dobry punkt podparcia bramy gwarantuje pewne blokowanie po zamknięciu nawet w przypadku szerokich bram.
BEZPIECZEŃSTWO
Zabezpieczenie przeciw zgnieceniowe zapewnia moduł elektroniczny instalowany na płytce centrali sterującej, który bezpośrednio kontroluje siłę ciągu napędu. W przypadku awarii mechanizm odblokowujący umożliwia odblokowanie skrzydeł bramy i obsługę ręczną.
MINIMALNE KOSZTY OBSŁUGI, WYSOKA NIEZAWODNOŚĆ
Koszt obsługi napędu elektromechanicznego FAAC 414 jest zdecydowanie minimalny. Urządzenie pracuje niezawodnie w każdych warunkach atmosferycznych, w zakresie temperatur zewnętrznych od -20°C do +50°C.
Charakterystyka techniczna 414:
- Zasilanie 220-240 V AC 50/60 Hz
- Rodzaj silnika: Asynchroniczny, jednofazowy
- Max pobór mocy 280 W
- Max siła ciągu 3500 N
- Maks. prędkość liniowa (tłoka): 16 mm/sek
- Użyteczny skok roboczy: 390 mm
- Max kąt otwarcia skrzydła: 110°
- Temperatura otoczenia podczas pracy: -20°C ÷ + 55°C
- Zabezpieczenie termiczne 140°C
- Stopień ochrony IP44
- Ciężar urządzenia 6,5 kg
- Częstotliwość użytkowania 18 cykli/godzinę
- Maks. szerokość skrzydła 3 - 4 m
- Wsporniki montażowe Wspornik tylny (do słupka) do przyspawania/przykręcenia - wspornik przedni (do skrzydła) do przyspawania
- Wymiary urządzenia (DxGxW) 735x101x172 mm
- Centrala sterująca: Brak
Opakowanie zawiera:
- 414 (prawy/lewy) - napęd elektromechaniczny, akcesoria montażowe,
klucz odblokowujący, kondensator 8 uF 400 V
- 414 (komplet) - napęd elektromechaniczny (2 szt.: prawy + lewy), obudowa
do centrali model E, akcesoria montażowe (2 kompl.), klucz odblokowujący
(2 szt.), kondensator 8 uF 400 V (2 szt.).
WYBÓR LAMPY:
| DANE TECHNICZNE SIŁOWNIKA FAAC 414 | |
| Parametr | Model 414 |
| Napięcie zasilania | 220–240 V AC 50/60 Hz |
| Rodzaj silnika | Asynchroniczny, jednofazowy |
| Maks. pobór mocy | 280 W |
| Maks. siła ciągu | 3500 N (*) |
| Maks. prędkość liniowa (tłoka) | 16 mm/sek. (*) |
| Użyteczny skok roboczy | 390 mm |
| Maks. kąt otwarcia skrzydła | 110° |
| Temperatura otoczenia podczas pracy | -20°C ÷ +55°C |
| Zabezpieczenie termiczne | 140°C |
| Stopień ochrony | IP44 |
| Ciężar urządzenia | 6,5 kg |
| Częstotliwość użytkowania | 18 cykli/godzinę |
| Maks. szerokość skrzydła | 3–4 m (z zamkiem elektromagnetycznym) |
| Wsporniki montażowe | Wspornik tylny (do słupka) do przyspawania/przykręcenia – wspornik przedni (do skrzydła) do przyspawania |
| Wymiary urządzenia (DxGxW) | 735 x 101 x 172 mm |
| Centrala sterująca | Brak |
| Uwagi | (*) dane odnoszą się do zasilania napięciem 230 V AC 50 Hz |
WYMIARY NAPĘDU BRAMY SKRZYDŁOWEJ FAAC 414
WARUNKI INSTALACJI NAPĘDU DO BRAMY SKRZYDŁOWEJ FAAC 414
| α | A | B | C(1) | D(2) | Z(3) | L | |
| 414 | 90° | 195 | 195 | 390 | 150 | 45 | 1090 |
| 110° | 165 | 165 | 390 | 120 | 45 | 1090 | |
| 414 LONG | 90° | 245 | 245 | 490 | 200 | 45 | 1290 |
| 110° | 205 | 205 | 490 | 160 | 45 | 1290 | |
(2) wymiar maksymalny
(3) wymiar minimalny
PRZYKŁAD INSTALACJI AUTOMATU DO BRAMY ROZWIERNEJ FAAC 414
| PRZYKŁAD TYPOWEJ INSTALACJI FAAC 414 | |||
| Ref. | Ilość | Opis | Kod |
| 1 | 1 | Siłownik 414 DX prawy | 6171021 |
| 1 | 1 | Siłownik 414 SX lewy | 6171022 |
| 4 | 1 | Centrala sterująca E045S | 790077 |
| 1 | Obudowa mod. E | 720119 | |
| 1 | Moduł częstotliwości FAAC XF FDS 433-868 | 787025 | |
| 1 | Pilot 4-kanałowy FAAC XT4 FDS 433-868 | 787018 | |
| 2 | 1 | Lampa ostrzegawcza XLED | 410029 |
| 6 | 1 | Para fotokomórek XP 20B D | 785103 |
| 3 | 1 | Przełącznik kluczykowy XK10 | 401302 |
| 1 | SAFECODER | 404041 | |
