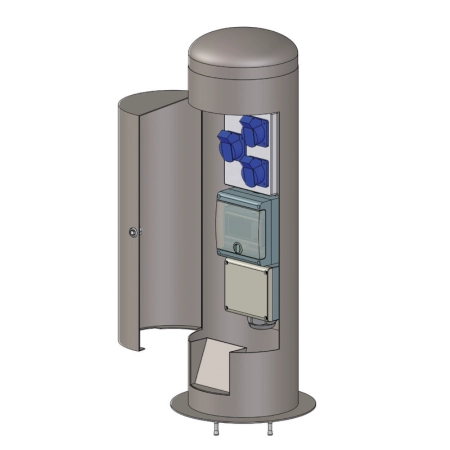

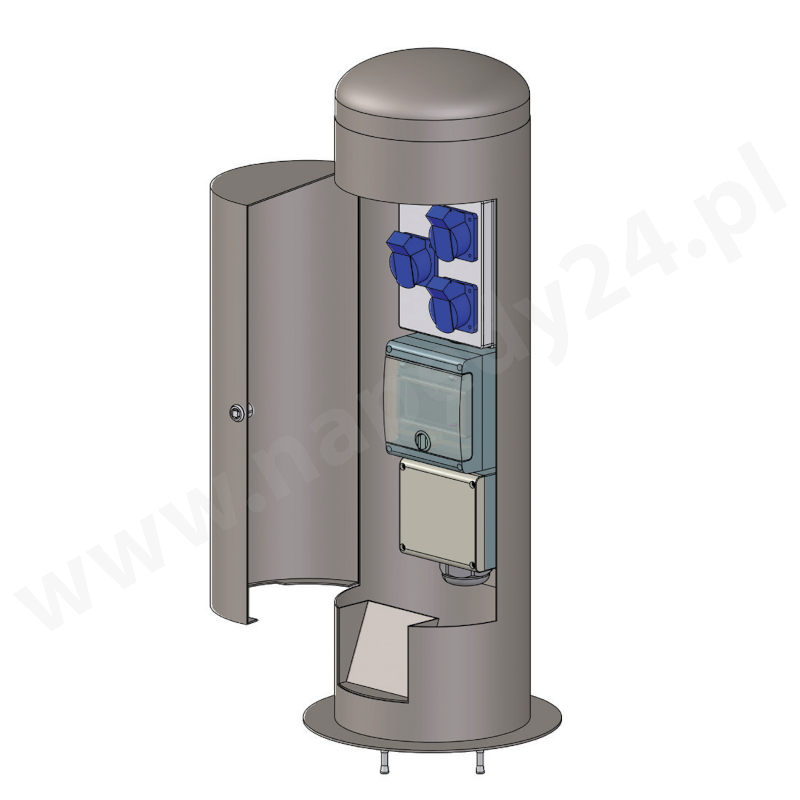

Słupek okrągły VMR D250 / H860 z wbudowaną rozdzielnicą elektryczną

DANE TECHNICZNE SŁUPKA ROZDZIELNI ELEKTRYCZNEJ VMR D250
Parametr	Wartość
Model	VMR ROUND D250
Średnica	250 mm
Wysokość	860 mm lub 1200 mm
Materiał	Stal nierdzewna AISI304 (opcjonalnie AISI316L)
Wykończenie	CUT / BOMBER / IRIDE / MAGNUM / PARK PARIS
Kolor	Szary mikowy (RAL na zamówienie)
Odporność mechaniczna	IK10
Napięcie	230V / 400V
Częstotliwość	50/60 Hz
Stopień ochrony gniazd	IP44 (opcjonalnie IP67)
Obudowa elektryczna	IP66
Izolacja	Podwójna, bezhalogenowa
Zakres temperatur pracy	-20°C do +85°C
Odporność	Woda, sól, kwasy, oleje, warunki atmosferyczne
Normy	EN 60947-1, EN 61439, IEC 60529, CEI 23-48

WYMIARY SŁUPKA DO DYSTRYBUCJI ENERGII ELEKTRYCZNEJ VME 250

PRZYKŁADOWE WYPOSAŻENIE VMR D250 H860

Firma New VMR wyposaża swoje słupki zasilające w komponenty o stopniu ochrony IP67.

Poniżej przedstawiono przykładowe konfiguracje elektryczne dla modelu D250 H860:

ODPOWIEDNIE DO
targowisk, placów, salonów wystawowych, parków lub hoteli

Wyposażenie D250 H860 - A

04 gniazda SCHUKO
04 wyłączniki różnicowo-nadprądowe (RCBO) 1P+N 16A 0,03 6kA

Wyposażenie D250 H860 - B

04 gniazda CEE 2P+E 16A
04 wyłączniki różnicowo-nadprądowe (RCBO) 1P+N 16A 0,03 6kA

Wyposażenie D250 H860 - C

02 gniazda SCHUKO
02 wyłączniki różnicowo-nadprądowe (RCBO) 1P+N 16A 0,03 6kA
01 gniazdo skośne 3P+N+E 16A
01 wyłącznik różnicowo-nadprądowy (RCBO) 4×16A 0,03 6kA

AKCESORIA OPCJONALNE

01 zawór kulowy 1/2" do wody lub sprężonego powietrza
01 lub 02 gniazda danych RJ45 kat. 6
01 zestaw oświetlenia LED
01 zestaw grzewczy

HERZ / UNDERGROUND SYSTEMS / INSTALACJE TECHNICZNE

Montaż studni instalacyjnych, rozdzielnic podziemnych i floorboxów

Profesjonalny montaż studni elektrycznych, podziemnych punktów zasilających, rozdzielnic chowanych w ziemi, kaset instalacyjnych i floorboxów. Firma HERZ oferuje rozwiązania umożliwiające estetyczne ukrycie infrastruktury elektrycznej, teletechnicznej i przyłączy pod powierzchnią nawierzchni. Realizujemy prace instalacyjne dla rynków miejskich, placów, parków, obiektów przemysłowych, targowisk, stadionów, biurowców i przestrzeni publicznych. Zapewniamy przygotowanie podłoża, roboty ziemne, montaż obudów, podłączenia instalacyjne oraz uruchomienie urządzeń.

STUDNIE INSTALACYJNE FLOORBOXY ROZDZIELNICE PODZIEMNE PUNKTY ZASILANIA 230 V / 400 V INSTALACJE ELEKTRYCZNE MONTAŻ W POLSCE

Specjalistyczne systemy, które montujemy

01 / UNDERGROUND BOXES

Montaż studni elektrycznych

Montaż podziemnych studni instalacyjnych przeznaczonych do umieszczania przyłączy i aparatury technicznej. Wykonujemy przygotowanie wykopu, osadzenie korpusu studni, doprowadzenie przewodów, montaż pokrywy oraz odtworzenie nawierzchni. Rozwiązania do placów miejskich, parków i obiektów przemysłowych.

02 / FLOORBOX SYSTEMS

Montaż floorboxów i kaset podłogowych

Instalacja puszek i kaset podłogowych umożliwiających dostęp do gniazd zasilających oraz przyłączy teletechnicznych. Montaż w posadzkach betonowych, podłogach technicznych i innych dopuszczonych podłożach. Estetyczne rozwiązanie do biur, sal konferencyjnych, obiektów handlowych i przestrzeni użytkowych.

03 / POWER DISTRIBUTION

Rozdzielnice elektryczne chowane w ziemi

Montaż podziemnych rozdzielnic z mechanizmem umożliwiającym wysunięcie lub otwarcie punktu przyłączeniowego. Systemy zapewniające dostęp do energii elektrycznej podczas wydarzeń plenerowych, imprez miejskich, targów i prac technicznych. Dobór wyposażenia do wymaganej mocy, rodzaju instalacji i warunków użytkowania.

04 / RETRACTABLE UNITS

Wysuwane punkty zasilające

Instalacja chowanych i wysuwanych jednostek zasilających, które pozostają ukryte w nawierzchni poza okresem użytkowania. Możliwość zastosowania gniazd 230 V i 400 V w odpowiednio dobranych konfiguracjach. Rozwiązania do przestrzeni publicznych i obiektów komercyjnych.

05 / TECHNICAL CONNECTIONS

Studnie techniczne i przyłączeniowe

Montaż studni przeznaczonych do umieszczania przyłączy elektrycznych, telekomunikacyjnych i innych instalacji technicznych. Dobieramy konstrukcje do warunków gruntowych, wymaganej dostępności serwisowej oraz obciążeń nawierzchni.

06 / CIVIL & ELECTRICAL WORKS

Roboty ziemne i instalacje elektryczne

Kompleksowe przygotowanie miejsc montażu urządzeń podziemnych. Wykopy, przygotowanie podsypki, posadowienie studni, wykonanie przepustów kablowych, odwodnienie oraz odtworzenie kostki brukowej i nawierzchni. Podłączenia elektryczne i pomiary wykonywane przez osoby z odpowiednimi kwalifikacjami.

Ukryta infrastruktura techniczna – funkcjonalność bez ingerencji w estetykę

Podziemne systemy zasilania pozwalają ograniczyć liczbę widocznych rozdzielnic, słupków i szaf instalacyjnych. Po zamknięciu pokrywy urządzenie może znajdować się na poziomie nawierzchni, pozostając dostępne po otwarciu lub wysunięciu. Konstrukcję dobieramy do miejsca montażu, wymaganej szczelności, klasy obciążenia pokrywy i przewidywanego sposobu eksploatacji.

ESTETYKA Ukrycie instalacji pod powierzchnią posadzki, chodnika lub placu.

BEZPIECZEŃSTWO Odpowiedni dobór pokryw, zamknięć, zabezpieczeń elektrycznych i odwodnienia.

FUNKCJONALNOŚĆ Dostęp do zasilania i przyłączy technicznych w wymaganym miejscu.

Kompleksowy montaż HERZ

01. Analiza Dobór urządzenia, lokalizacja i wymagania instalacyjne.

02. Przygotowanie Wykopy, podbudowa, przepusty kablowe i odwodnienie.

03. Montaż Osadzenie urządzenia, poziomowanie i wykonanie połączeń instalacyjnych.

04. Odbiór Pomiary, testy, kontrola działania i przekazanie instalacji.

Studnie instalacyjne i floorboxy dla wymagających inwestycji

Montujemy podziemne systemy przyłączeniowe dla rynków miejskich, deptaków, targowisk, obiektów sportowych, parków, terenów rekreacyjnych, hoteli, restauracji, zakładów przemysłowych oraz przestrzeni biurowych. Rozwiązania te umożliwiają organizację punktów przyłączeniowych z zachowaniem estetyki otoczenia. Typ studni, floorboxa i rozdzielnicy dobieramy do konkretnego projektu, warunków technicznych i miejsca montażu.

Zamów montaż studni instalacyjnych i floorboxów w HERZ

Potrzebujesz montażu studni elektrycznej, rozdzielnicy chowanej w ziemi, wysuwanego punktu zasilającego lub floorboxa? Prześlij lokalizację inwestycji, liczbę urządzeń, wymagane przyłącza, informacje o nawierzchni oraz dokumentację techniczną. Przygotujemy indywidualną ofertę na dostawę, roboty przygotowawcze, montaż i uruchomienie instalacji.

ZAPYTAJ O WYCENĘ →

Studnie podziemne, rozdzielnice i floorboxy różnią się przeznaczeniem, klasą szczelności, odpornością na obciążenia i warunkami instalacji. Nie każdy floorbox jest przeznaczony do montażu na zewnątrz. Klasa obciążenia pokrywy oraz sposób odwodnienia muszą odpowiadać wymaganiom producenta. Prace elektryczne i pomiary powinny wykonywać osoby posiadające wymagane kwalifikacje.

PPHU HERZ Otwock oferuje profesjonalne doradztwo w doborze produktów marki VMR, takich jak:

słupki zasilające
rozdzielnice elektryczne
podziemne rozdzielnice elektryczne
jednostki dystrybucji energii i mediów

Zapewniamy również kompleksowy montaż urządzeń zakupionych u nas – szybko, solidnie i z gwarancją jakości.

Aby uzyskać szczegółowe informacje zapraszamy do kontakt z naszym biurem handlowym:

tel. +48 797108180
